Einbau Portal einbauen Gantry Exchange Portaltausch 33 Die Magnete ziehen sich an und es besteht d ie Gefahr sich zwisc hen den Magneten die Finger ein zu quetschen. Puffer montieren ► Montiere n Sie die Puff er an der X…
Einbau
Portal einbauen
32 Gantry Exchange Portaltausch
Kabelbaum und Schläuche montieren
► Montieren Sie den Kabelbaum und die zugehörigen Schläuche auf das Portal. Lesen Sie dazu die
Serviceanleitung.
Magnete montieren
Montieren Sie die Magnete. Gehen Sie dabei folgendermaßen vor:
► Halten Sie den Magneten so lange, bis Sie den Magneten mit der ersten Schraube fixiert haben.
► Ziehen Sie die restlichen Schrauben mit einem Drehmomentschlüssel an. Nutzen Sie einen
Drehmoment von 9,5 Nm.
► Montieren Sie nacheinander die restlichen Magnete, wie in den oben genannten Schritten beschrie-
ben.
VORSICHT
Kabelschlepp vorsichtig hantieren
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die entsprechende Montage-
anleitung [00196845-xx].
► Hantieren Sie vorsichtig mit dem Kabelschlepp.
► Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten
Sie auf scharfe Kanten.
► Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem trocke-
nen Tuch.
► Bringen Sie den Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie darauf, dass
Sie den Kabelschlepp nicht verdrehen.
► Achten Sie auf die Gummimatte unter dem Halter.
► Überprüfen Sie, dass die Energieführungskette parallel zum Maschinenständer läuft. Fah-
ren Sie dazu das Portal hin und her.
► Sichern Sie alle Schrauben mit Loctite 243.
► Wenn die Schläuche nur schwer auf die Rohre geschoben werden können, dann befeuch-
ten Sie diese vorher mit Ethylalkohol oder Isopropanol (IPA).
► Montieren Sie die Platinenabdeckung. Achten Sie dabei darauf keinen Kurzschluss zu ver-
ursachen.
GEFAHR
Quetschgefahr - Sicherheitsdatenblatt beachten!
Die Magnete sind sehr stark. Es können Körperteile eingequetscht werden.
► Beachten Sie hierzu unbedingt das Sicherheitsdatenblatt 00195600-xx.
Einbau
Portal einbauen
Gantry Exchange Portaltausch 33
Die Magnete ziehen sich an und es besteht die Gefahr sich zwischen den Magneten die Finger ein zu
quetschen.
Puffer montieren
► Montieren Sie die Puffer an der X-Achse.
Ggf. Pin-Picker montieren
► Montieren Sie den Pin-Picker. Lesen Sie dazu die Montageanleitung "Smart Pin Support - X-Serie
S" [00197394-xx].
Bestückkopf montieren
► Montieren Sie den Bestückkopf. Lesen Sie dazu die Serviceanleitung.
Seitenverkleidung montieren
► Montieren Sie die Seitenverkleidung.
Ggf. Warnaufkleber
► Kleben Sie die Warnaufkleber auf das neue Portal. Reinigen Sie die Klebeflächen vorher mit Ethyl-
alkohol oder Isopropanol (IPA).
GEFAHR
Quetschgefahr - Sicherheitshinweise beachten!
Die Magnete sind sehr stark. Es können Körperteile eingequetscht werden.
► Beachten Sie hierzu unbedingt den Abschnitt "1.1.3 Sicherheitshinweise zu Arbeiten an
starken Magnetfeldern (intern)" [ ➙ 8].
► Die Magnete ziehen sich an und es besteht die Gefahr sich zwischen den Magneten die
Finger ein zu quetschen.
► Achten Sie auf die Magnetpolrichtung "N". Die Magnetpolrichtung "N" muss für alle Magne-
te auf einer Seite identisch sein.
► Legen Sie den Magnet auf den Maschinenständer und schieben Sie den Magneten vorsich-
tig in die Montageposition.
► Nehmen Sie immer nur einen Magneten gleichzeitig ab und lagern Sie diese einzeln in ei-
ner geeigneten Verpackung.
► Halten Sie jederzeit einen ausreichenden Abstand zwischen den einzelnen Magneten ein.
► Legen Sie die Magnete niemals ungesichert auf eine Arbeitsfläche. Verwenden Sie zum
Lagern der Magnete immer die vorgeschriebene Verpackung (Karton-Stülpdeckel für Ma-
gnet 150x64-128 [03105100-xx]).
► Halten Sie für den Fall eines Unfalls unbedingt die persönliche Schutzausrüstung bereit:
Kunststoffkeil, 65 x 180 mm [03097870-xx]
Kupferhammer, 750 g [03097897-xx]
► Der Kupferhammer und die Keile dienen im Falle eines Unfalls dazu, die Magneten zu tren-
nen.
► Holen Sie sich bei Arbeiten mit Magneten eine zusätzliche Person zur Hilfe.
HINWEIS
Einbau
► Schließen Sie alle Schläuche und Kabel an, die zum Pin-Picker führen. Beachten Sie dabei
die Kabelverlegung. Ersetzen Sie die Kabelbinder.
► Ziehen Sie die drei Befestigungsschrauben des Pin-Pickers an.
Einbau
Abschließende Arbeiten
34 Gantry Exchange Portaltausch
3.5
3.5 Abschließende Arbeiten
Abschließende Arbeiten
► Schalten Sie die Maschine wieder ein.
► Fahren Sie die BE-Wagen in die Maschine.

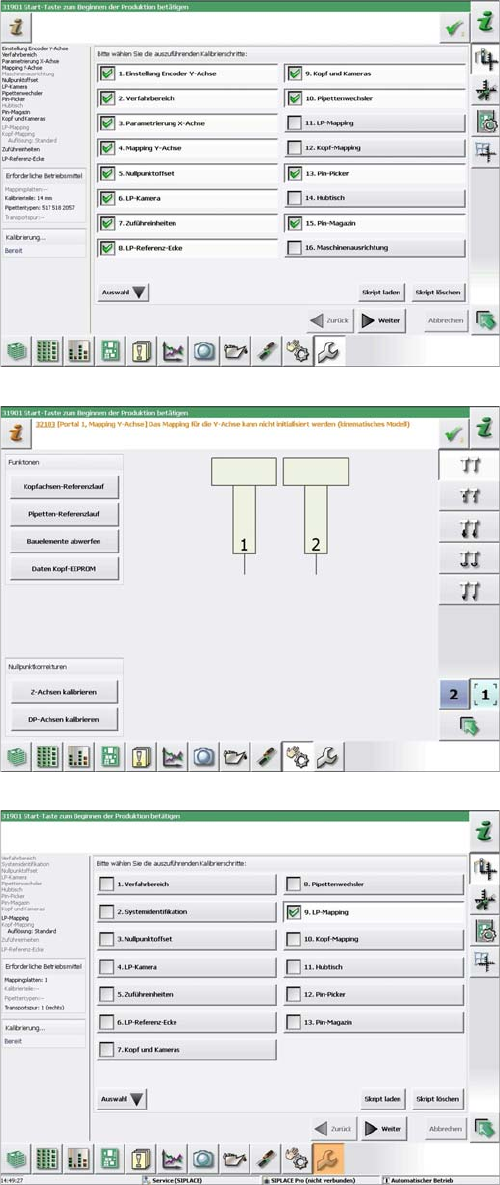

► Führen Sie eine komplette Kalibrierung durch.
► Wenn ein TwinHead installiert ist, dann muss die
Höhe des TwinHead kalibriert werden. Wählen Sie
dazu auf "Z-Achsen kalibrieren".
► Führen Sie ein LP-Mapping durch.
