In diesem Kapitel wird der Ausbau des alten, der Umbau von Teilen vom alten auf das neue und der
Einbau des neuen Portals beschrieben.
3.1
3.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
Datensicherungen
Führen Sie folgende Datensicherungen in genau dieser Reihenfolge durch:
► Sichern Sie die Transport-Maschinendaten.
► Ist ein MTC verbaut, dann sichern Sie die Maschinendaten des MTC.
► Sichern Sie die Maschinendaten. (Menüpunkt: "Maschinendaten sichern")
BE-Wagen
► Fahren Sie die BE-Wagen/MTC aus der Maschine.
HINWEIS
Tausch von mehreren Portalen gleichzeitig
Ein Tausch von mehreren Portalen durch mehrere Personen gleichzeitig ist grundsätzlich mög-
lich. Wir empfehlen in diesem Fall immer einen Bestückbereich nach dem anderen zu bearbei-
ten und nicht mehr als zwei Portale gleichzeitig auszubauen. Ansonsten kann es zu
Platzkonflikten bei der Unterbringung der verschiedenen Kabelschleppen kommen.
Darüber hinaus haben Sie so immer mindestens ein komplett eingebautes Portal für Ver-
gleichszwecke zur Verfügung.
VORSICHT
Halten Sie die angegebene Reihenfolge ein!
Einbau
Portal ausbauen
22 Gantry Exchange Portaltausch
3.2
3.2 Portal ausbauen
Portal ausbauen
Führen Sie für den Ausbau des Portals folgende Schritte durch:
Verkleidung Haubenführung demontieren
Seitenverkleidung demontieren
Bestückkopf demontieren
► Demontieren Sie den Bestückkopf. Lesen Sie dazu die Serviceanleitung Ihrer Maschine.
HINWEIS!
Optional verfügen Maschinen der SIPLACE X-Series S
über Verkleidungen der Haubenführung. Falls Ihre Ma-
schine über eine Verkleidung der Haubenführung ver-
fügt, müssen Sie die Verkleidung der Haubenführung
demontieren.

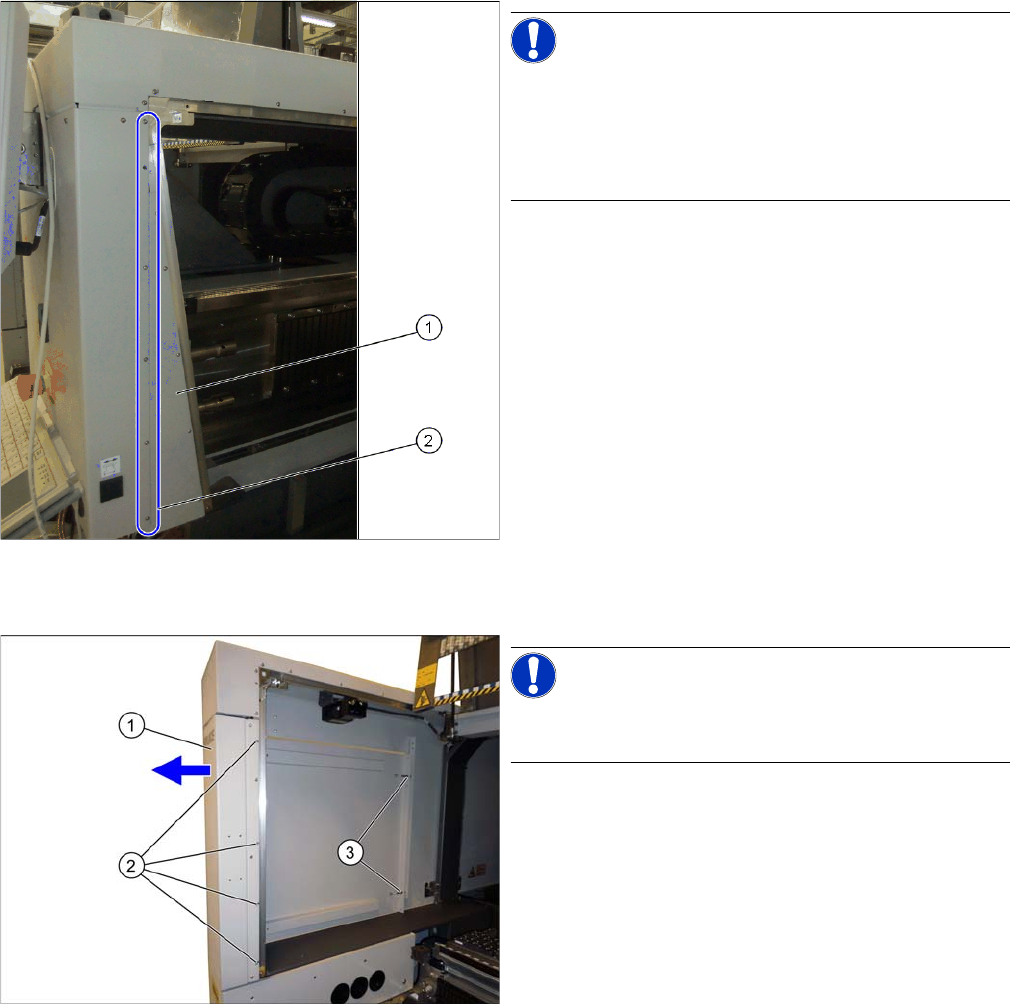

► Lösen Sie die Befestigungsschrauben (2) der Ver-
kleidung der Haubenführung (1).
► Ziehen Sie die Verkleidung der Haubenführung von
der Maschine ab.
HINWEIS!
Ist am entsprechenden Stellplatz eine Serviceklappe ver-
baut, kann dieser Punkt entfallen.
► Lösen Sie die Befestigungsschrauben (2) der
Seitenverkleidung (1) und ziehen Sie diese aus der
Verstiftung (3).
Einbau
Portal ausbauen
Gantry Exchange Portaltausch 23
Pin-Picker demontieren
► Ist die Option Smart Pin Support installiert, dann demontieren Sie den Pin-Picker. Lesen Sie dazu
die Montageanleitung "Smart Pin Support - X-Serie S" [00197394-xx].
Puffer demontieren
Magnete demontieren
HINWEIS
Ausbau
► Lösen Sie alle Schläuche und Kabel zum Pin-Picker.
► Markieren Sie sich ggf. die Position gelöster Kabelbinder.
► Lösen Sie die drei Befestigungsschrauben des Pin-Pickers.
HINWEIS!
Stellplatz 1 und 3 an X3 S, X4 S:
Hier sind lediglich kurze Puffer verbaut. Diese müssen
nicht demontiert werden.

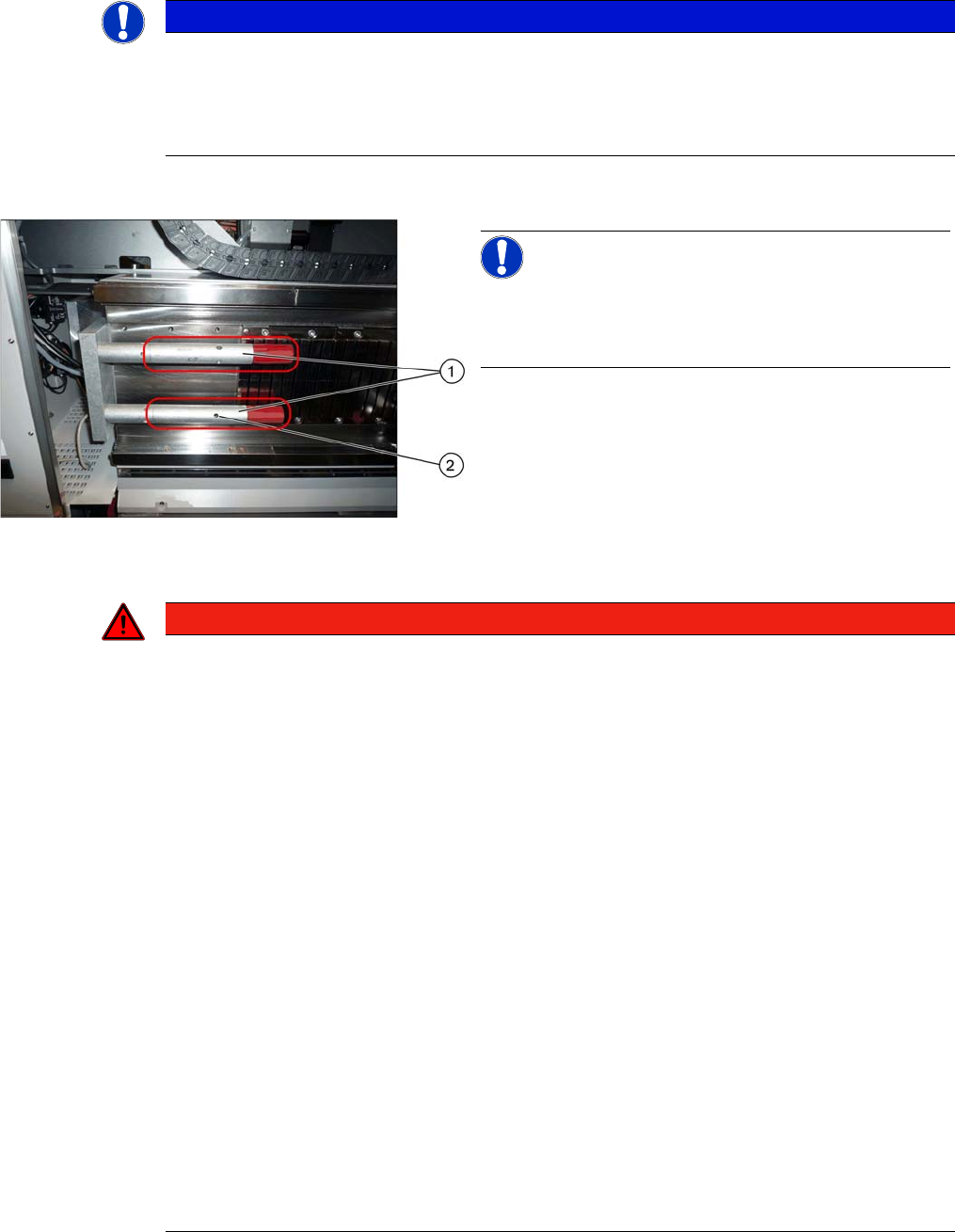

► Demontieren Sie die beiden Puffer (1). Stecken Sie
dazu ein geeignetes Werkzeug in die Bohrung (2)
und schrauben Sie den Puffer ab.
GEFAHR
Quetschgefahr - Sicherheitshinweise beachten!
Die Magnete sind sehr stark. Es können Körperteile eingequetscht werden.
► Beachten Sie hierzu unbedingt den Abschnitt "1.1.3 Sicherheitshinweise zu Arbeiten an
starken Magnetfeldern (intern)" [ ➙ 8].
► Die Magnete ziehen sich an und es besteht die Gefahr sich zwischen den Magneten die
Finger ein zu quetschen.
► Achten Sie auf die Magnetpolrichtung "N". Die Magnetpolrichtung "N" muss für alle Magne-
te auf einer Seite identisch sein.
► Legen Sie den Magnet auf den Maschinenständer und schieben Sie den Magneten vorsich-
tig in die Montageposition.
► Nehmen Sie immer nur einen Magneten gleichzeitig ab und lagern Sie diese einzeln in ei-
ner geeigneten Verpackung.
► Halten Sie jederzeit einen ausreichenden Abstand zwischen den einzelnen Magneten ein.
► Legen Sie die Magnete niemals ungesichert auf eine Arbeitsfläche. Verwenden Sie zum
Lagern der Magnete immer die vorgeschriebene Verpackung (Karton-Stülpdeckel für Ma-
gnet 150x64-128 [03105100-xx]).
► Halten Sie für den Fall eines Unfalls unbedingt die persönliche Schutzausrüstung bereit:
Kunststoffkeil, 65 x 180 mm [03097870-xx]
Kupferhammer, 750 g [03097897-xx]
► Der Kupferhammer und die Keile dienen im Falle eines Unfalls dazu, die Magneten zu tren-
nen.
► Holen Sie sich bei Arbeiten mit Magneten eine zusätzliche Person zur Hilfe.
