Anhang Platinenbeschreibungen 4.1.3 Kopfinterface C700X-R [03055070-xx] 38 Gantry Exchange Portaltausch 4.1.3 4 . 1 . 3 K o p f in t e r f a c e C 7 0 0 X - R [ 0 3 0 5 5 0 7 0 - x x ] Kopfinterface C700X-R [03055070-xx]…
Anhang
4.1.2 Kopfinterface C700X-L [03055068-xx] Platinenbeschreibungen
Gantry Exchange Portaltausch 37
7-Segment-Anzeige V2 [03055067-05]
7-Segment-Anzeige V12 [03055067-05]
DIP-Schalter S1 [03055067-05]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU2 OK
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU1 OK
Schalter Status Signalname Beschreibung
Portal 1 Portal 3
S1.1 OFF/ON Portal_ID0 OFF OFF
S1.2 OFF/ON Portal_ID1 OFF ON
S1.3 OFF COM_BOOT_HCU ON: HCU in Bootstrap-Modus setzen
RES1 auf ON. BOOT auf ON. RES1 OFF.
BIOS download über externe Schnittstelle
möglich.
S1.4 OFF RESET_HCU2 ON: Reset HCU2
S1.5 OFF RESET_HCU1 ON: Reset HCU1
S1.6 OFF LUEFTER Nicht benutzt
S1.7 OFF DCDC_OFF DC/DC-Wandler
Standard OFF. Ein Reset (ON) kann durchge-
führt werden, wenn nicht alle Spannungen
vorhanden sind (PowerFail-LEDs auf der Ba-
sisadapterplatine)
S1.8 OFF HCU_1_2 Nicht benutzt
Anhang
Platinenbeschreibungen 4.1.3 Kopfinterface C700X-R [03055070-xx]
38 Gantry Exchange Portaltausch
4.1.3

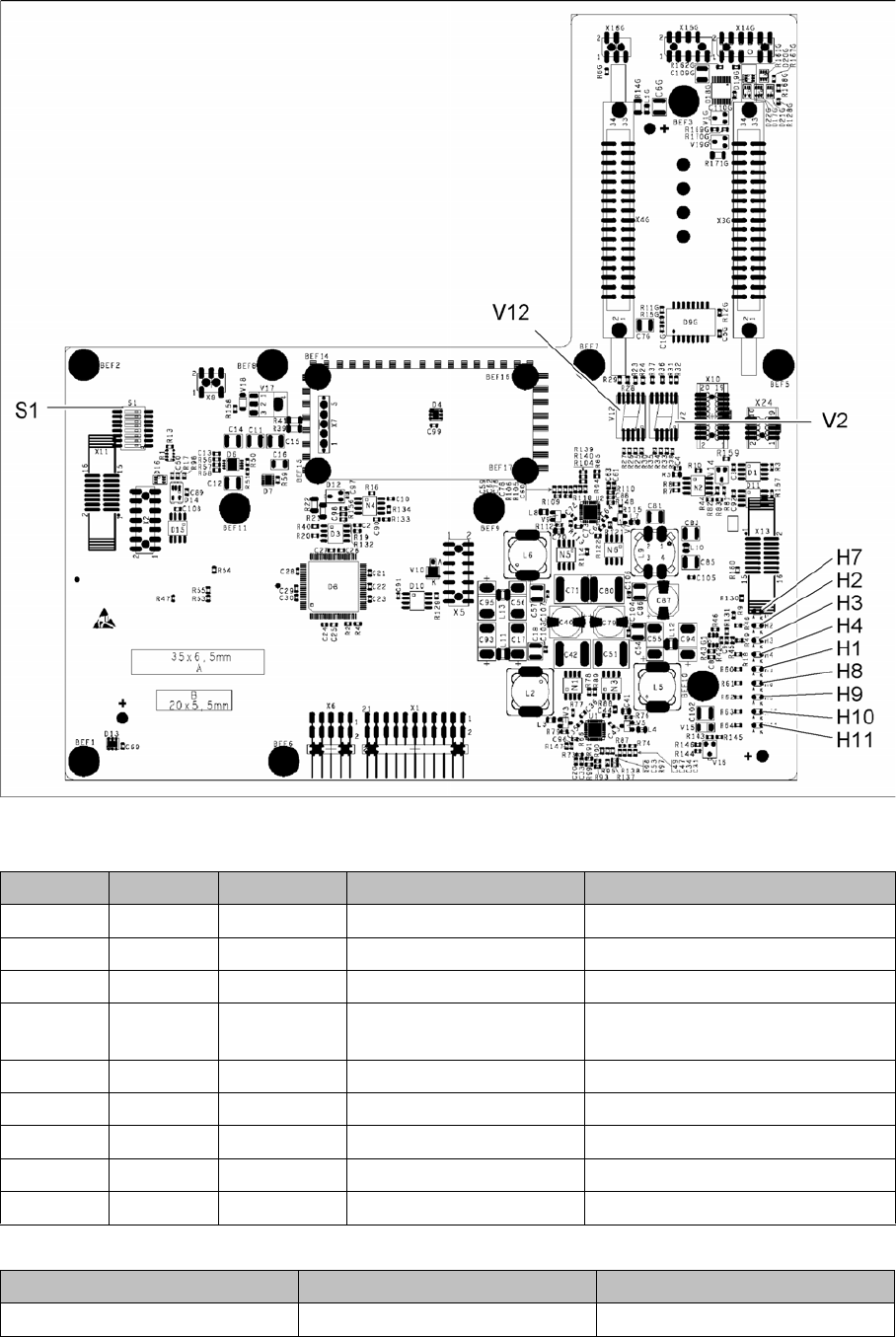

4.1.3 Kopfinterface C700X-R [03055070-xx]
Kopfinterface C700X-R [03055070-xx]
03055069-05
LED [03055069-05]
7-Segment-Anzeige V2 [03055069-05]
LED Farbe Status Signalname Beschreibung
H1 RD - HCU1_LED_ERROR Nicht benutzt
H2 RD ON POWERFAIL_BASE PowerFail vom Stromversorger
H3 RD ON NOTAUS_3V Not-Aus: Haube geöffnet
H4 RD ON POWERFAIL_LOCAL_3V PowerFail Local: Fehler bei 1.5V,
3.3V, 5V, +15V, -15V
H7 RD ON X_TEMP_SENS X-Motor: Temperatur zu hoch
H8 RD - HCU2_LED_ERROR Nicht benutzt
H9 RD - HCU1_LED_READY Nicht benutzt
H10 RD - HCU2_LED_READY Nicht benutzt
H11 GN ON LED_5V_OK FPGA OK
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU2 OK
Anhang
4.1.4 Vision Board Spread Spectrum HCU [03067289-xx] Platinenbeschreibungen
Gantry Exchange Portaltausch 39
7-Segment-Anzeige V12 [03055069-05]
DIP-Schalter S1 [03055069-05]
4.1.4
4.1.4 Vision Board Spread Spectrum HCU [03067289-xx]
Vision Board Spread Spectrum HCU [03067289-xx]
03067289-02
LED [03067289-02]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU1 OK
Schalter Status Signalname Beschreibung
Portal 2 Portal 4
S1.1 OFF/ON Portal_ID0 ON ON
S1.2 OFF/ON Portal_ID1 OFF ON
S1.3 OFF COM_BOOT_HCU ON: HCU in Bootstrap-Modus setzen
S1.4 OFF RESET_HCU2 ON: Reset HCU2
S1.5 OFF RESET_HCU1 ON: Reset HCU1
S1.6 OFF LUEFTER Nicht benutzt
S1.7 OFF DCDC_OFF ON: Reset, wenn nicht alle Spannungen vor-
handen sind
S1.8 OFF HCU_1_2 Nicht benutzt
LED Farbe Status Signalname Beschreibung
D9 GN ON LED_XC_OK RUN
D10 RD ON LED_XC_ERR ERROR
D12 RD ON XC_RESET RESET
D13 GN ON IO/LVDS51P LP-Kamera aktiv
D14 GN ON IO/LVDS51N BE-Kamera aktiv
D16 GN ON P12VCAM_I +12VDC für Kamera
D18 GN ON P5VCAM +5VDC für Kamera
D19 GN ON P2.5VCAM + 2.5 VDC für Kamera
