Anhang
4.1.1 Portal-Interface Platinenbeschreibungen
Gantry Exchange Portaltausch 35
4
4 Anhang
Anhang
4.1
4.1 Platinenbeschreibungen
Platinenbeschreibungen
4.1.1
4.1.1 Portal-Interface
Portal-Interface

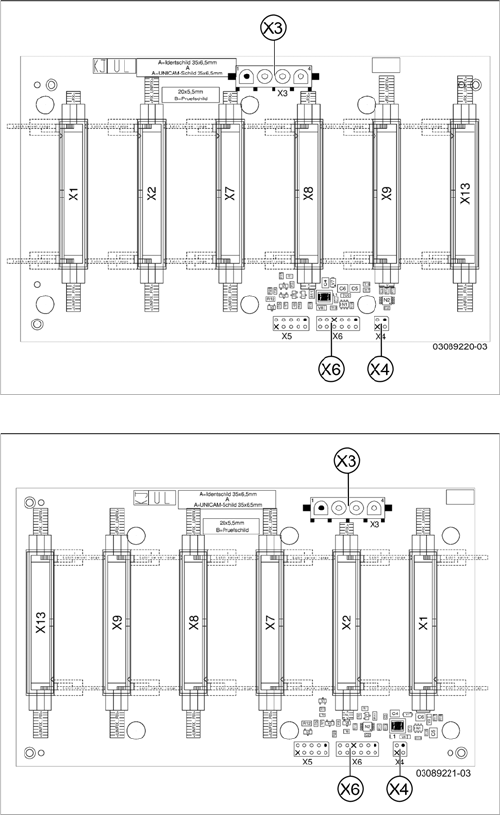

Portal-Interface [03089220-03]:
Dieses Portalinterface wird an den Portalen 1 und 3 ein-
gesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber
Portal-Interface [03089221-03]:
Dieses Portalinterface wird an den Portalen 2 und 4 ein-
gesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber

Anhang
Platinenbeschreibungen 4.1.2 Kopfinterface C700X-L [03055068-xx]
36 Gantry Exchange Portaltausch
4.1.2

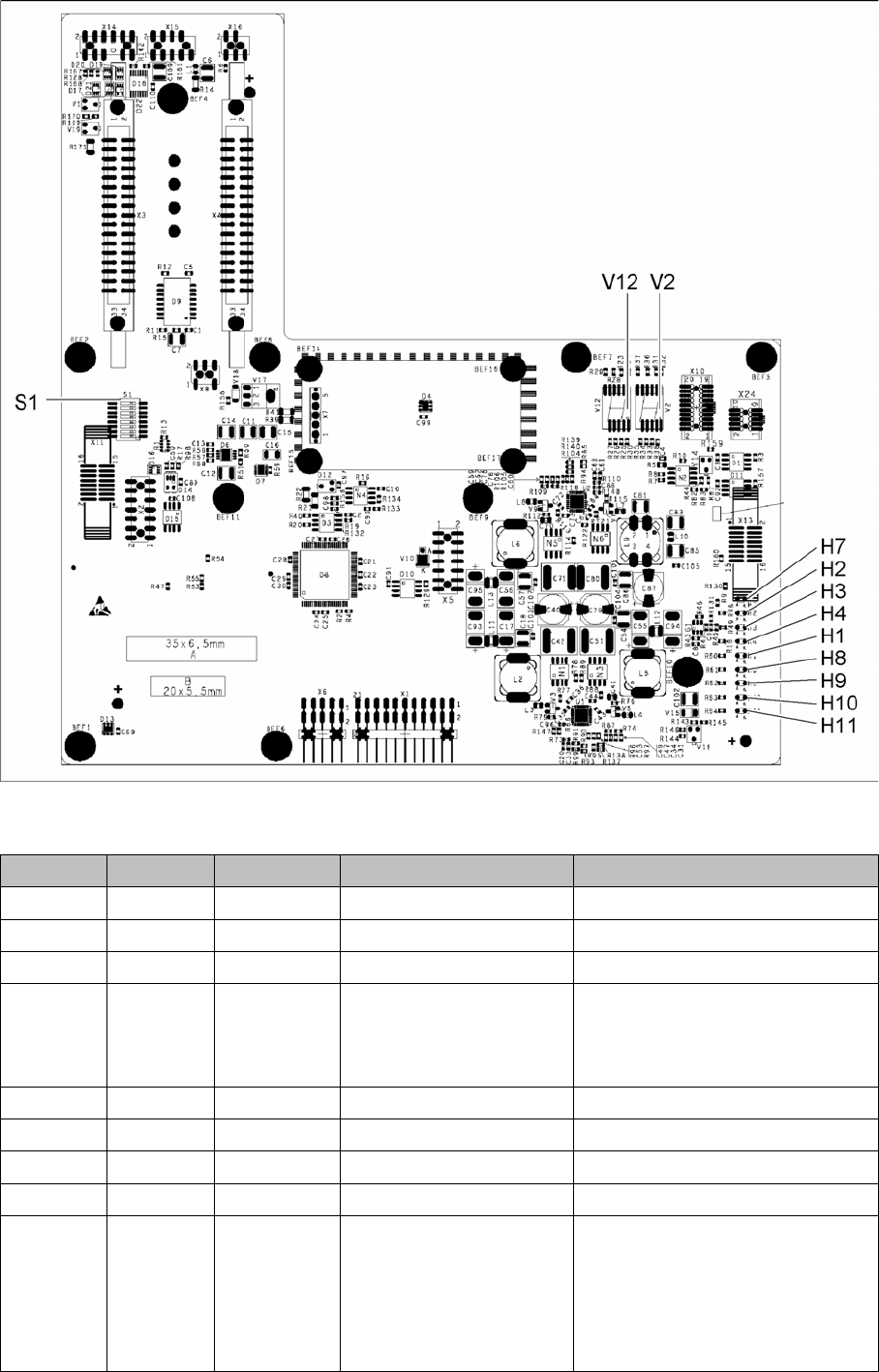

4.1.2 Kopfinterface C700X-L [03055068-xx]
Kopfinterface C700X-L [03055068-xx]
03055067-05
LED [03055067-05]
LED Farbe Status Signalname Beschreibung
H1 RD - HCU1_LED_ERROR Nicht benutzt
H2 RD ON POWERFAIL_BASE PowerFail vom Stromversorger
H3 RD ON NOTAUS_3V Not-Aus oder Haube geöffnet
H4 RD ON POWERFAIL_LOCAL_3V PowerFail Local: Spannungsüber-
wachung der erzeugten Spannun-
gen des DC/DC-Konverters +15V,
-15V, +5V, +3,3V, +1,5V
H7 RD ON X_TEMP_SENS X-Motor: Temperatur zu hoch
H8 RD - HCU2_LED_ERROR Nicht benutzt
H9 RD - HCU1_LED_READY Nicht benutzt
H10 RD - HCU2_LED_READY Nicht benutzt
H11 GN ON LED_5V_OK FPGA OK
Field Programmable Gate Array –
Dieses überwacht den Mikrocont-
roller auf der Basisadapterplatine.
Diese LED sollte immer grün
leuchten.

Anhang
4.1.2 Kopfinterface C700X-L [03055068-xx] Platinenbeschreibungen
Gantry Exchange Portaltausch 37
7-Segment-Anzeige V2 [03055067-05]
7-Segment-Anzeige V12 [03055067-05]
DIP-Schalter S1 [03055067-05]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU2 OK
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU1 OK
Schalter Status Signalname Beschreibung
Portal 1 Portal 3
S1.1 OFF/ON Portal_ID0 OFF OFF
S1.2 OFF/ON Portal_ID1 OFF ON
S1.3 OFF COM_BOOT_HCU ON: HCU in Bootstrap-Modus setzen
RES1 auf ON. BOOT auf ON. RES1 OFF.
BIOS download über externe Schnittstelle
möglich.
S1.4 OFF RESET_HCU2 ON: Reset HCU2
S1.5 OFF RESET_HCU1 ON: Reset HCU1
S1.6 OFF LUEFTER Nicht benutzt
S1.7 OFF DCDC_OFF DC/DC-Wandler
Standard OFF. Ein Reset (ON) kann durchge-
führt werden, wenn nicht alle Spannungen
vorhanden sind (PowerFail-LEDs auf der Ba-
sisadapterplatine)
S1.8 OFF HCU_1_2 Nicht benutzt
