Kurzbeschreibung 2.1.1 Portale Modul-Übersicht Gantry Exchange Portaltausch 19 2 2 K u r z b e s c h r e ib u n g Kurzbeschreibung In diesem Abschnitt wird u. a. ein Überblick über das Portal und den Lieferumfang gegeben…
Einleitung
Personalqualifikation und Schulung 1.3.5 Übersicht über die Ausgabestände
18 Gantry Exchange Portaltausch
1.4
1.4 Personalqualifikation und Schulung
Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Aufstellung,
dem Betrieb und der Instandhaltung des Bestückautomaten und der Zusatzgeräte vertraut sind und über
eine entsprechende Qualifikation verfügen, wie z. B.:
▪ Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß den
Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder zu kenn-
zeichnen.
▪ Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Ge-
brauch einer angemessenen Sicherheitsausrüstung.
▪ Die Schulung in Erster Hilfe.
Kurzbeschreibung
2.1.1 Portale Modul-Übersicht
Gantry Exchange Portaltausch 19
2
2 Kurzbeschreibung
Kurzbeschreibung
In diesem Abschnitt wird u. a. ein Überblick über das Portal und den Lieferumfang gegeben.
2.1
2.1 Modul-Übersicht
Modul-Übersicht
2.1.1
2.1.1 Portale
Portale
2.2
2.2 Voraussetzungen
Voraussetzungen
Ein Portaltausch kann an allen Maschinen der X-Serie S durchgeführt werden.
2.3
2.3 Lieferumfang
Lieferumfang
▪ Wählen Sie das zutreffende Portal:
▪ Portalsystem kpl. SX4a [03092146Sxx]
▪ Portalsystem gedreht kpl. SX4a [03092433Sxx]
▪ Massband X-Serie S [03092558S-xx]
▪ Massband micron: [03101458-xx]
▪ Portalbeschriftung 1,2,3,4 [03009553-xx]
▪ Schildersatz Warnschilder China SX4/DX4, X-Serie S [03091189-xx]
▪ Ggf., je nach verbauten Köpfen:
Pneumatik-Blindstopfen verschiedener Größe für den Vakuumverteiler:
▪ 00330249-01 Stopfen QSC-4H
▪ 00337891-01 Stopfen QSC-6H
▪ 03010908-01 Stopfen QSC-8H
▪ 03015210-01 Stopfen QSC-12H
▪ Montageanleitung "Portaltausch SIPLACE X-Serie S" [00197461-xx]

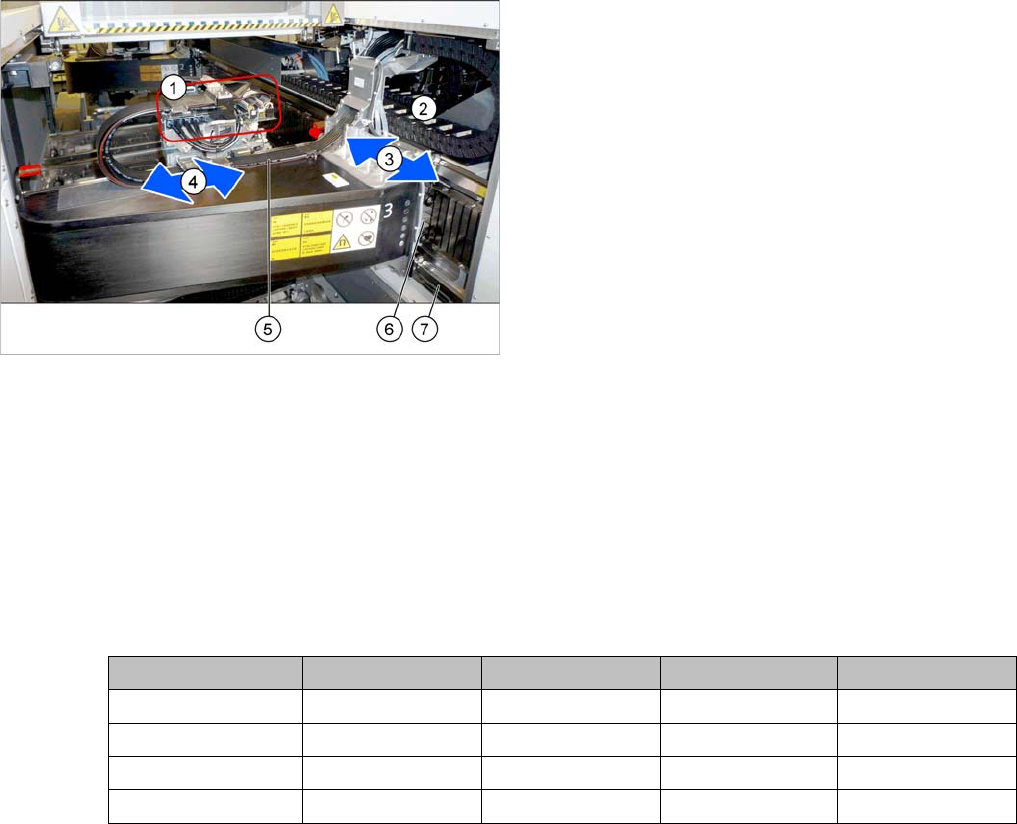

1. Kopfinterface und Visionboard
Das Visionboard ist auf dem Kopfinterface montiert.
2. Kabelschlepp Y-Achse
3. Y-Achse
4. X-Achse
5. Kabelschlepp X-Achse
6. Y-Antrieb (Primär)
7. Y-Maßstab
Maschine Portal 1 Portal 2 Portal 3 Portal 4
X2 S 03092146Sxx No 03092146Sxx no
X3 S 03092146Sxx 03092146Sxx 03092146Sxx no
X4 S, X4 S micron 03092146Sxx 03092146Sxx 03092146Sxx 03092146Sxx
X4i S, X4i S micron 03092146Sxx 03092433Sxx 03092146Sxx 03092433Sxx
Kurzbeschreibung
Benötigte Werkzeuge und Hilfsmittel 2.4.1 Mapping-Testplatte 560x460 mm [03076118-xx]
20 Gantry Exchange Portaltausch
2.4
2.4 Benötigte Werkzeuge und Hilfsmittel
Benötigte Werkzeuge und Hilfsmittel
▪ Standardwerkzeug
▪ Loctite 243 [02101037-xx]
▪ 2x (je Portal) Gewindestift
DIN 913 - M 6 x 50-ST [03005958-xx] oder
DIN EN ISO 4026 - M6 x 50-45H [03106014-xx]
▪ Ggf. 2x Leerstecker (Kunststoffabdeckungen) [00368931-xx]
▪ Mapping-Testplatte 560x460 mm [03076118-xx]
▪ 2x M8-Muttern
▪ Drehmomentschlüssel Grundgerät, 5Nm - 50Nm [00386175-xx]
▪ Einsatz-Ratsche 1/4 Zoll [00386178-xx]
▪ Entriegelungswerkzeug für Q8 [03047090-xx]
▪ Entriegelungswerkzeug für QSC-10H [03051853-xx]
▪ 2x Kunststoffkeil, 65 x 180mm [03097870-xx]
▪ Kupferhammer, 750 g SX2 zusätzlich [03097897-xx]
▪ 5x (je Portal) Karton-Stülpdeckel f. Magnet 150x64-128 [03105100-xx]
▪Zweite Person
▪ Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
▪ Ggf. Montageanleitung "Smart Pin Support - X-Serie S" [DE+EN: 00197394-xx]
▪ Ggf. Montageanleitung "Vakuumpumpe" [DE+EN: 00196845-xx]
▪ Serviceanleitung HF/X-Serie (interne Version) [00195654-xx]
▪ Serviceanleitung Ihrer Maschine [DE: 00197041-xx] [EN: 00197042-xx]
2.4.1

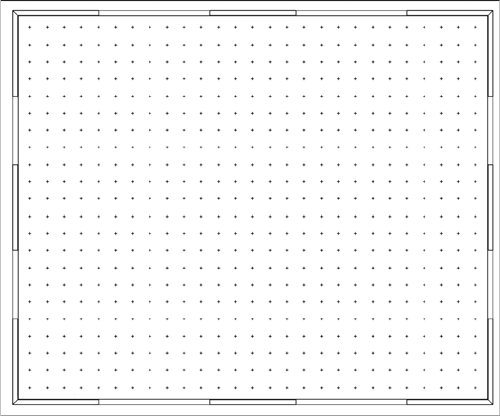

2.4.1 Mapping-Testplatte 560x460 mm [03076118-xx]
Mapping-Testplatte 560x460 mm [03076118-xx]
2.5
2.5 Benötigte Arbeitszeit
Benötigte Arbeitszeit
Der komplette Einbau dauert pro Portal ca. 4 Stunden.
Mappingplatte 560x460 mm
