Einbau
Portal ausbauen
Gantry Exchange Portaltausch 25

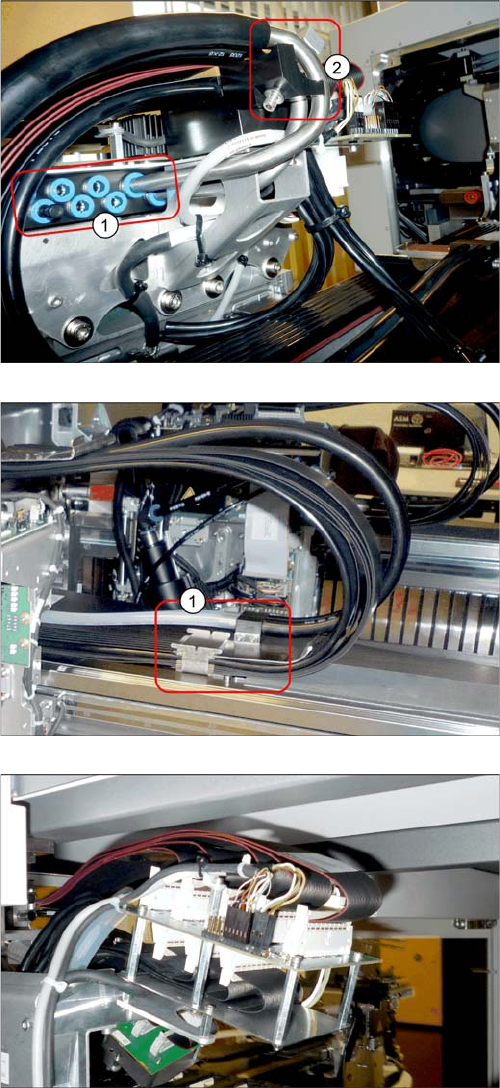

► Lösen Sie mit dem Schlauchentriegelungswerkzeug
alle Schläuche am Kopf-Vakuumverteiler (1). Markie-
ren Sie sich ggf. deren Position, so dass Sie diese
später wieder eindeutig zuordnen können.
► Bei Vakuumpumpenbetrieb: Lösen Sie mit dem
Schlauentriegelungswerkzeug die Vakuumschläu-
che und den Haltewinkel (2).
► Lösen Sie die Kabel- und Schlauchhalterungen (1)
auf dem Portal.
Portalinterface
► Lösen Sie die Stecker für Motor, Temperatursensor
und Inkrementalgeber Y-Achse vom Portalinterface
(siehe auch "4.1 Platinenbeschreibungen" [ ➙ 35]).
► Fädeln Sie die zugehörigen Kabel bis zum Portal aus.
Öffnen Sie ggf. vorhandene Kabelbinder am Kabel-
schlepphalter. Markieren Sie sich deren Positionen,
so dass Sie diese später wieder ersetzen können.
Achten Sie dabei besonders auf die Kabelbinder des
Motorkabels.
Einbau
Portal ausbauen
26 Gantry Exchange Portaltausch

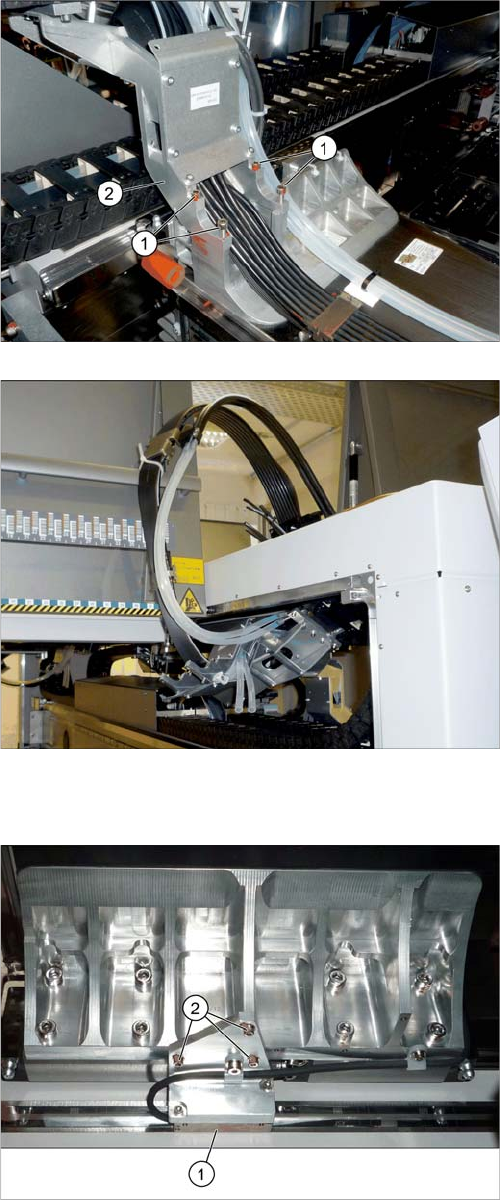

Inkrementalgeber verschieben
► Lösen Sie die Befestigungsschrauben des Kabel-
schlepphalters. Achten Sie dabei darauf die unter
den Kabeln liegende Gummimatte nicht zu verlieren.
► Hängen Sie den Kabelschlepp (z. B. mit Kabelbin-
dern) nach oben, so dass dieser beim weiteren Aus-
bau nicht stört.
► Lockern Sie die drei Befestigungsschrauben (2) des
Y-Inkrementalgebers (1). Verschieben Sie den Inkre-
mentalgeber soweit möglich nach außen (vom Maß-
stab weg) und fixieren Sie diesen mit einer Schraube.
So wird verhindert, dass der Inkrementalgeber oder das
Massband beim Ausbau beschädigt werden..
Einbau
Portal ausbauen
Gantry Exchange Portaltausch 27
Portal demontieren
► Halten Sie das Portal für die folgenden Arbeiten gut fest.
Wenn möglich sollte eine weitere Person das Portal von außen in Richtung Maschinenmitte drücken.
Dadurch wird das Portal während des Abschraubens zusätzlich fixiert.
► Lösen Sie die letzte Befestigungsschraube. Das Portal ist nun nicht mehr mit der Maschine verbun-
den.
► Nehmen Sie das Portal vorsichtig aus der Maschine. Legen Sie es mit der den Magneten abgewand-
ten Seite auf einer geeigneten Oberfläche ab. Achten Sie darauf keine Anbauteile zu beschädigen.
Sehen Sie dazu auch...
4.1.1 Portal-Interface [ ➙ 35]
► Stellen Sie sicher, dass alle Verbindungen zwischen
Portal und Maschine gelöst sind.
► Lösen Sie die acht Befestigungsschrauben (1) an der
Unterseite des Portals.
► Ersetzen Sie eine der oberen Befestigungsschrau-
ben durch einen Gewindebolzen M6x50 (1). Drehen
sie den Gewindebolzen nur leicht auf Anschlag in das
Gewinde. Dieser dient dazu, das Portal beim Ausbau
zusätzlich zu stützen.
HINWEIS!
Der Gewindebolzen dient später auch für das neue Portal
als Einbauhilfe.
► Lösen Sie sechs weitere Befestigungsschrauben (2).
Eine Befestigungsschraube (3) verbleibt zunächst
noch. Diese reicht aus, um das Portal in ruhendem
Zustand zu fixieren.
