3 贴片机的技术数据 SIPLACE D3 用户手册
3.5 贴片头 源自软件版本 SR.605.xx 07/2008 英文版
112
3

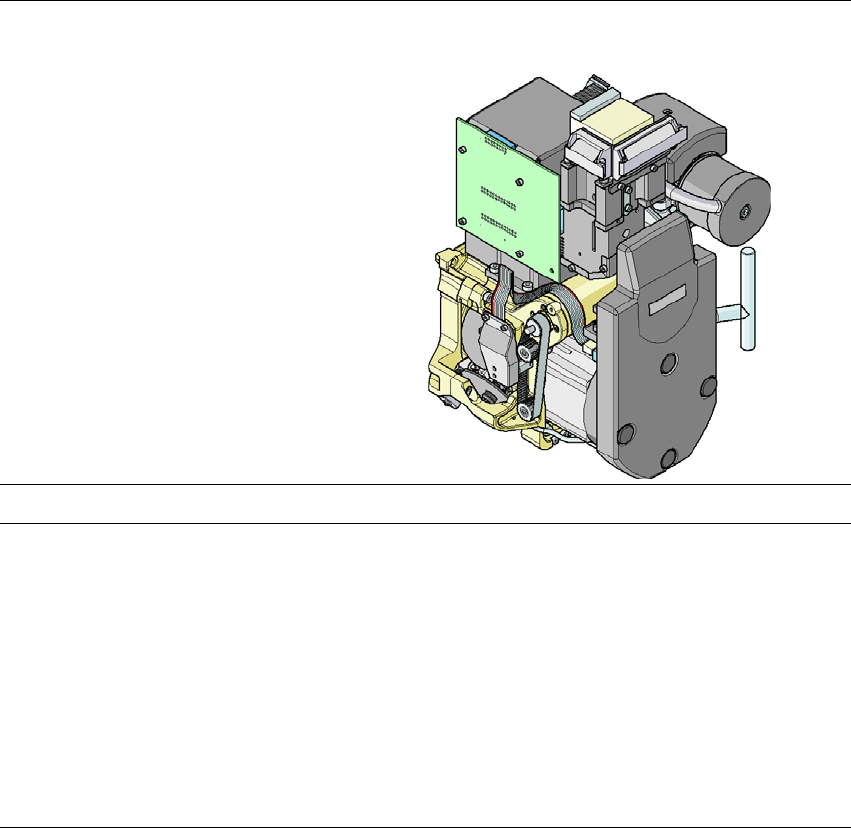

图
3.5 - 4 6
段位器收集贴片头
-
功能组第
2
部分
3

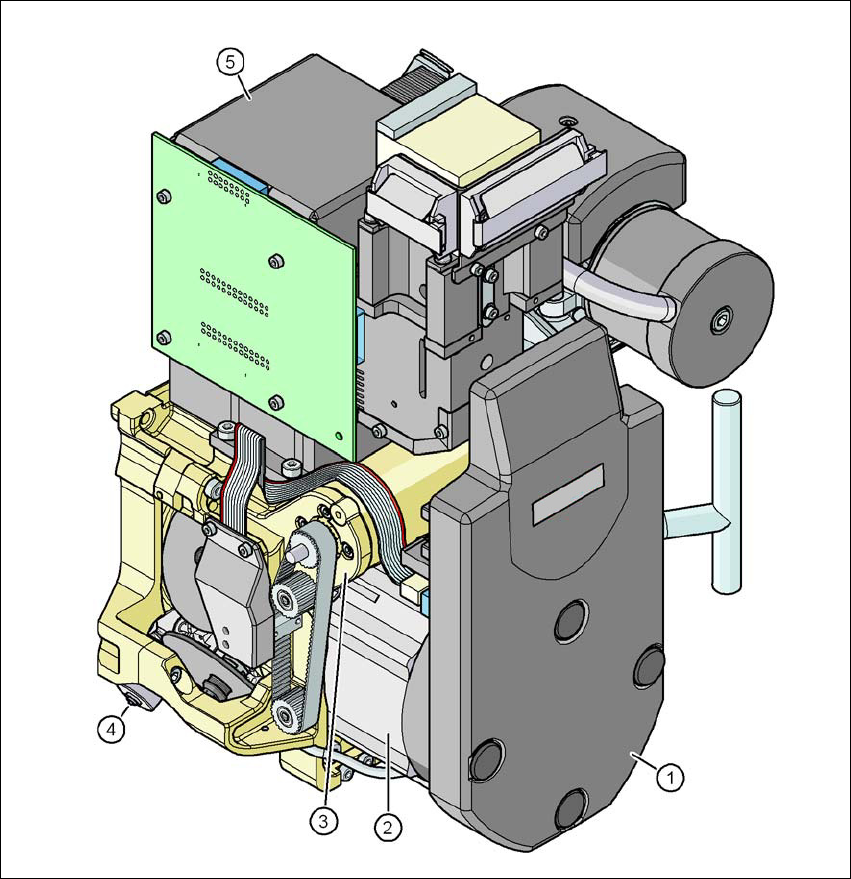

(1) 中间分布器印制电路板，在盖子下面
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) C&P 元件照相机
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.5 贴片头
113
3.5.2.1 说明
6 段位器收集贴片头按照收集贴片原理进行工作。配备了高分辨率数字元件照相机的 6 段位器收
集贴片头可以贴装的元件边长最高能达到 27 mm，且非常精确和快速。因此，它适用于包括大量
IC 的产品。即便在 PLCC 44 到 QFP 208 范围内使用，也能显著提高贴片量。
3.5.2.2 技术数据
3
配备高分辨率元件照相机 （29 型， 27 x 27，数字）的 6 段
位器收集贴片头
元件范围
a
0201 至 27 x 27 mm²
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
8.5 mm
0.3 mm
0.15 mm
元件 < 18 x 18 mm² 时为 0.25 mm
元件 ≥ 18 x 18 mm² 时为 0.35 mm
元件 < 18 x 18 mm² 时为 0.14 mm
元件 ≥ 18 x 18 mm² 时为 0.2 mm
0.6 x 0.3 mm²
27 x 27 mm²
5 g
3 贴片机的技术数据 SIPLACE D3 用户手册
3.5 贴片头 源自软件版本 SR.605.xx 07/2008 英文版
114
程序设定功率级
1
2
3
4
5
程序设定的贴片力 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
吸嘴类型
8xx, 9xx
X/Y 轴精确度
b
± 45 μm/3σ, ± 60 μm/4σ
角度精确度
± 0.2°/3 σ, ± 0.3°/4 σ
元件范围
99.5%
元件照相机类型
29
照明级别
5
可能的照明级别设置
256
5
a) 请注意，可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
b) 精确值可使用与厂商无关的 IPC 标准测量得出。
