4 安装和试运行 SIPLACE D3 用户手册 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 234 4.3.16 贴片机支脚间隙和静止 PCB 传送导轨边缘 4.3.16.1 贴片机支脚间隙和 PCB 单传送导轨的静 止右侧传送导轨边缘 4 图 4.3 - 22 贴片机支脚间隙和 PCB 单传送导轨的静止右侧传送导轨 边缘 （以毫米为单位）
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
233
4

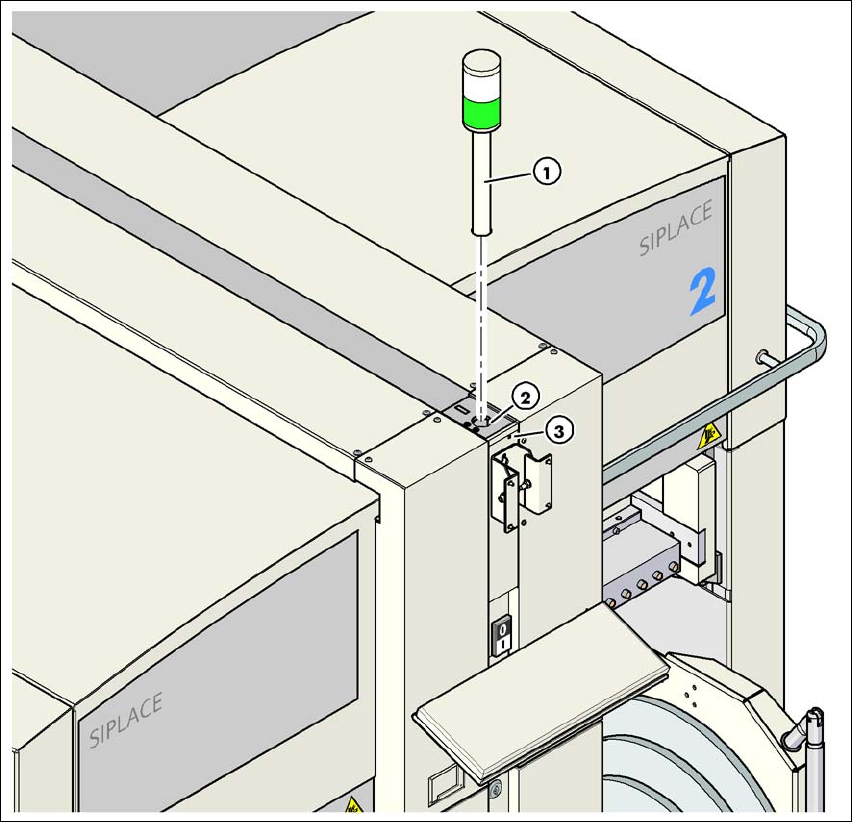

图
4.3 - 21
安装指示灯
(1) 指示灯
(2) 指示灯的孔洞
(3) 用于锁紧螺钉的孔
4.3.15 安装监控器
→ 安装监控器并连接电缆
→ 检查电缆连接
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
234

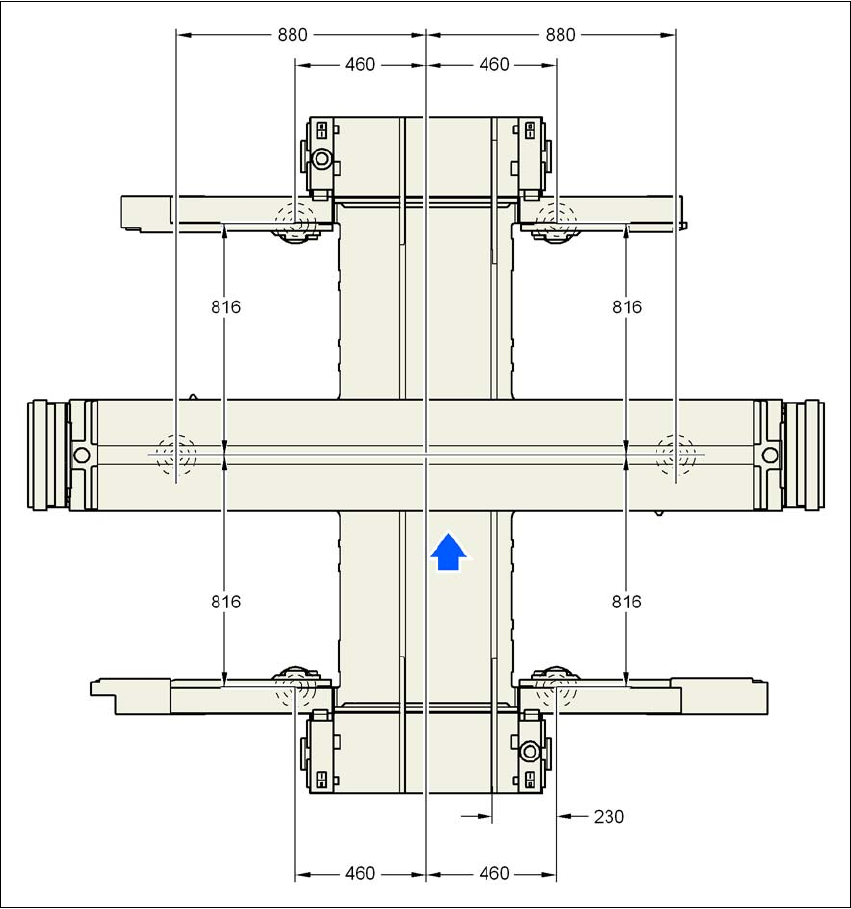

4.3.16 贴片机支脚间隙和静止 PCB 传送导轨边缘
4.3.16.1 贴片机支脚间隙和 PCB 单传送导轨的静止右侧传送导轨边缘
4
图
4.3 - 22
贴片机支脚间隙和
PCB
单传送导轨的静止右侧传送导轨边缘 （以毫米为单位）
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
235

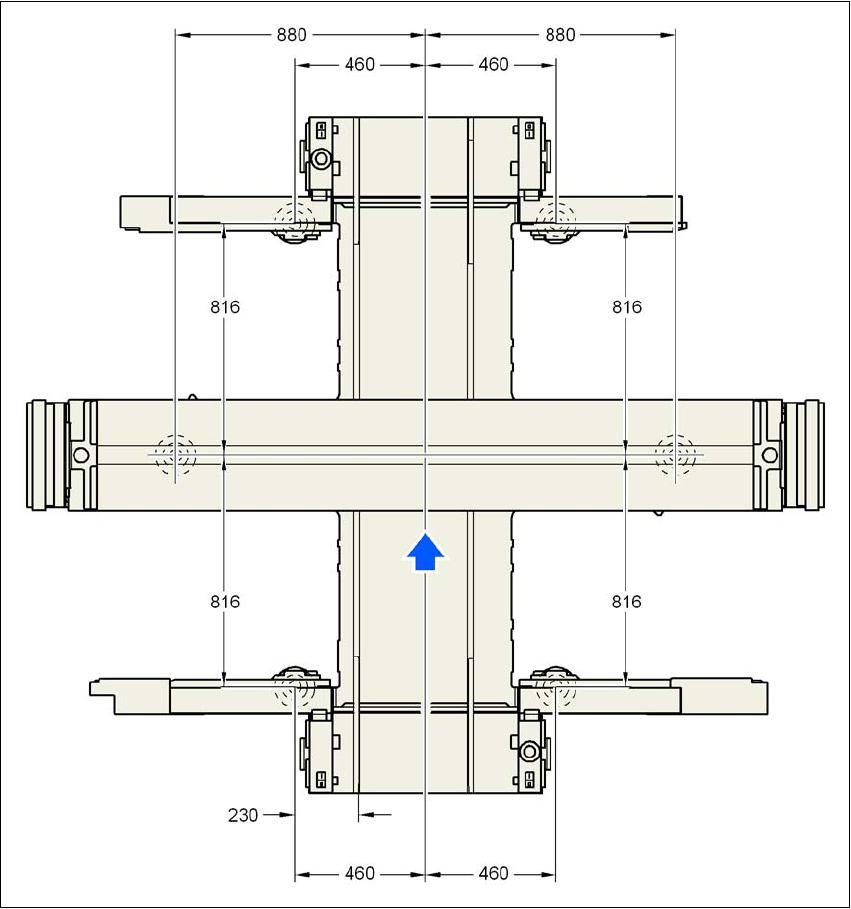

4.3.16.2 贴片机支脚间隙和 PCB 单传送导轨的静止左侧传送导轨边缘
4
图
4.3 - 23
贴片机支脚间隙和
PCB
单传送导轨的静止左侧传送导轨边缘 （以毫米为单位）
