2 安全操作 SIPLACE D3 用户手册 2.6 安全设备 来自软件版本 SR.605.xx 07/2008 英文版 74 2.6.3 组合继电器和维护插座的位置 2 图 2.6 - 6 组合继电器和维护插座的位置 2 (1) 组合继电器 (2) 维护插座
用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
73
仍使用直流 40 V 供电。 EMERGENCY STOP （急停）按钮的信号触点闭合，屏幕上出现
"EMERGENCY STOP pressed （急停按钮被按下） " 消息。检测到下列组件：
– PCB 传送导轨
– PCB 夹紧
– 宽度调整
– PCB 顶杆
– 废料带切割器。
请注意
贴片中断后，只要贴片机能够重新正常运行，则贴片操作既可以继续进行也可以取消。 2
料车装卸按钮 2
贴片机输入侧和输出侧有两个按钮，用于装卸料车。
–按钮（图 2.6 - 4
中的 6） 在位置 1 装卸料车
–按钮（图 2.6 - 3
中的 8）在位置 2 装卸料车
–按钮（图 2.6 - 3
中的 9）在位置 3 装卸料车
–按钮（图 2.6 - 4
中的 7）在位置 4 装卸料车
此外，只有在保护罩关闭的情况下，才能装载料车。
保护罩开关 1、 2、 3 和 4 （图 2.6 - 5 中的 1、 2、 3 和 4）以及 PCB 传送导轨输入和输出侧的盖板
开关 （图 2.6 - 5
中的 5 和 6）。 2
这些开关用于检查保护罩和盖子是否关闭。如果它们已经关闭，则 EMERGENCY STOP （急
停）触点和信号触点断路。如果有一个盖子或盖板打开， EMERGENCY STOP （急停）触点和
信号触点将打开。一些元件已被关停或激活 （见图 2.6 - 8
，第 78 页）。
2 安全操作 SIPLACE D3 用户手册
2.6 安全设备 来自软件版本 SR.605.xx 07/2008 英文版
74
2.6.3 组合继电器和维护插座的位置
2

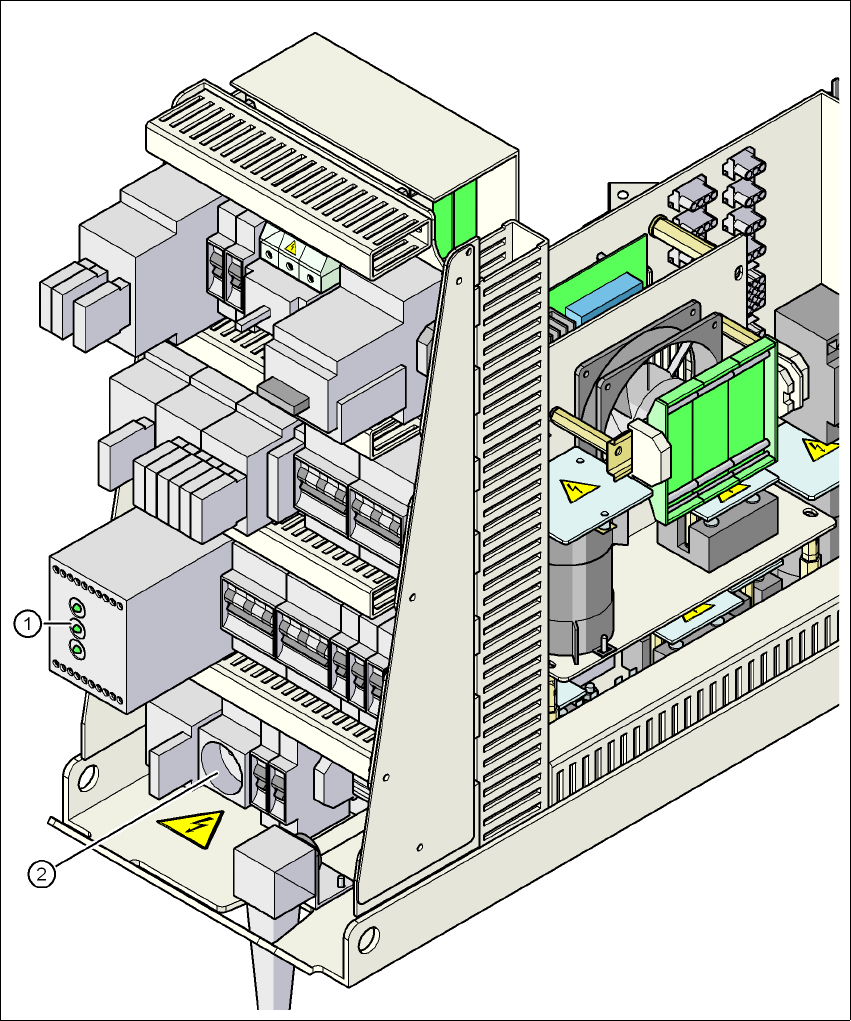

图
2.6 - 6
组合继电器和维护插座的位置
2
(1) 组合继电器
(2) 维护插座
用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
75
组合继电器 3TK2806 （图 2.6 - 6 中的 1） 2
组合继电器包含在电源单元中，用于监控急停电路和安全设备。
只有具备了 3 个条件后，才能激活组合继电器：
– " 软件启用 " 信号必须已发出。
– 急停回路必须关闭。
– Start （启动）按钮必须已按下。
在组合继电器的前面板上，有 3 个绿色工作显示 LED （见图 2.6 - 7
，第 76 页）：
– "Mains" LED 亮，表示有电压存在。
–如果 Start （启动）按钮已按下，急停回路已关闭，且信号电路正常， "Channel 1 （通道 1）
" 和 "Channel 2 （通道 2） "LED 亮起。
维护插座 （图 2.6 - 6 中的 2） 2
维护插座包含在电源单元中，有一个盖子保护。仅当贴片机通过 5 线（L1、 L2、 L3、 N 和 PE）
连接到主电源上时，该插座才能使用。如果使用 4 线连接，如没有使用 N，则插座无法使用。
警告 2
始终要遵守有关即使贴片机关闭后仍带有潜在致命电压的安全说明中的规定。（见第 2.1.3
节，第
34 页。）
