6 贴片机扩展部件 SIPLAC E D3 用户手册 6.7 PCB 条形码扫描仪 源自软 件版本 SR.605.xx 07/2008 英文版 324 6.7.6.6 沿 PCB 宽度的定位 - 沿行程方向的扫描光束， PCB 条形码扫描仪 1D 下边 图 6.7 - 9 沿 PCB 宽度的定位 - 沿行程方向的扫描光束 PCB 条形码扫描仪 1D 下边 SC 单传送导轨 DC1 双传送导轨，轨道 1 DC2 双传送导轨，轨道 2 SM…
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.7 PCB 条形码扫描仪
323
6.7.6.4 沿 PCB 宽度的定位 - 穿越行程方向的扫描光束
图
6.7 - 7
沿
PCB
宽度的定位
-
穿越行程方向的扫描光束
6.7.6.5
沿
PCB
宽度的定位
-
沿行程方向的扫描光束，
PCB
条形码扫描仪
1D
上边
图
6.7 - 8
沿
PCB
宽度的定位
-
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
上边
PCB 条形码扫描仪
LQ [mm] RQ [mm]
2D 上边
33
1D 上边
33
2D 下边
55
1D 下边
55
PCB 尺寸 / 传送轨道
LO [mm] RO [mm]
460 mm / SC 3 20
508 mm / SC 3 44
216 mm / DC1 3 24
250 mm / DC1
450 mm / SM1
358
216 mm / DC2 3 3
250 mm / DC2
450 mm / SM2
33
6 贴片机扩展部件 SIPLACE D3 用户手册
6.7 PCB 条形码扫描仪 源自软件版本 SR.605.xx 07/2008 英文版
324
6.7.6.6
沿
PCB
宽度的定位
-
沿行程方向的扫描光束，
PCB
条形码扫描仪
1D
下边

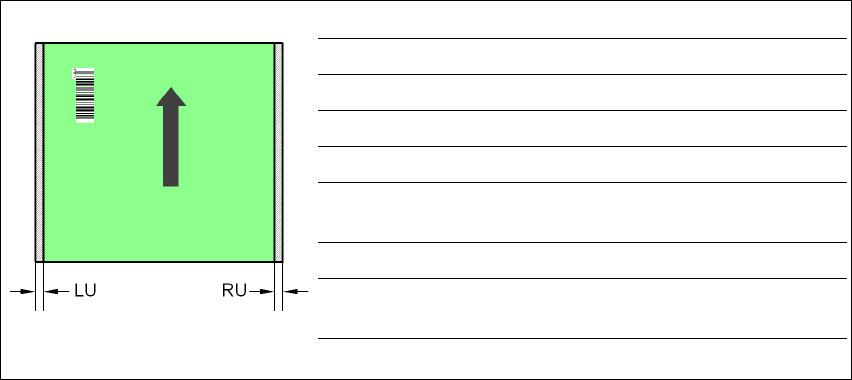

图
6.7 - 9
沿
PCB
宽度的定位
-
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
下边
SC 单传送导轨
DC1 双传送导轨，轨道 1
DC2 双传送导轨，轨道 2
SM1 单传送导轨模式中的双传送导轨，轨道 1
SM2 单传送导轨模式中的双传送导轨，轨道 2
6
PCB 尺寸 / 传送轨道
LU [mm] RU [mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
250 mm / DC1
450 mm / SM1
33
216 mm / DC2 24 3
250 mm / DC2
450 mm / SM2
58 3
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.8 PCB 对准
325
6.8 PCB 对准
部件号 00119677-xx PCB 对准，单传送导轨， SIPLACE HF/X/D3
部件号 00119678-xx PCB 对准，双传送导轨， SIPLACE HF/X/D3
6.8.1 说明
需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，
PCB 会轻微扭曲，这样一样，基准点就偏离出 PCB 视像照相机的搜索窗口内。在这种情况下，
"PCB 对准 " 选项可确保这些 PCB 准确无误地在停止位置上重新对准。
如果对指向行程方向且带有凹室的 PCB 进行了处理，则贴片机上就会有多个处理位置，该贴片机
使用激光光障传感器 （X 系列， D 系列）监视此位置。 "PCB 对准 " 选项确保在所有 PCB 传送导
轨上的同一位置停止 PCB。 "PCB 对准 " 选项对单传送导轨和双传送导轨都适用。
6
图
6.8 - 1 PCB
对准
(1) 升降台
(2) PCB 挡杆
