4 安装和试运行 SIPLACE D3 用户手册 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 200 4.3.4.1 预设贴片机支脚的高度 首先预设贴片机中部支脚。隔室须 根据贴片机高度，固定在贴片机底侧 相应的位置上。 将 PCB 传送高度设为 830 mm 4 如果 PCB 传送高度为 830 mm ，则无需垫块。 → 尽可能将贴 片机中部支脚拧进提供的螺纹中 （见图 4.3 - 3 中的 5 ，第…
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
200
4.3.4.1 预设贴片机支脚的高度
首先预设贴片机中部支脚。隔室须根据贴片机高度，固定在贴片机底侧相应的位置上。
将 PCB 传送高度设为 830 mm 4
如果 PCB 传送高度为 830 mm，则无需垫块。

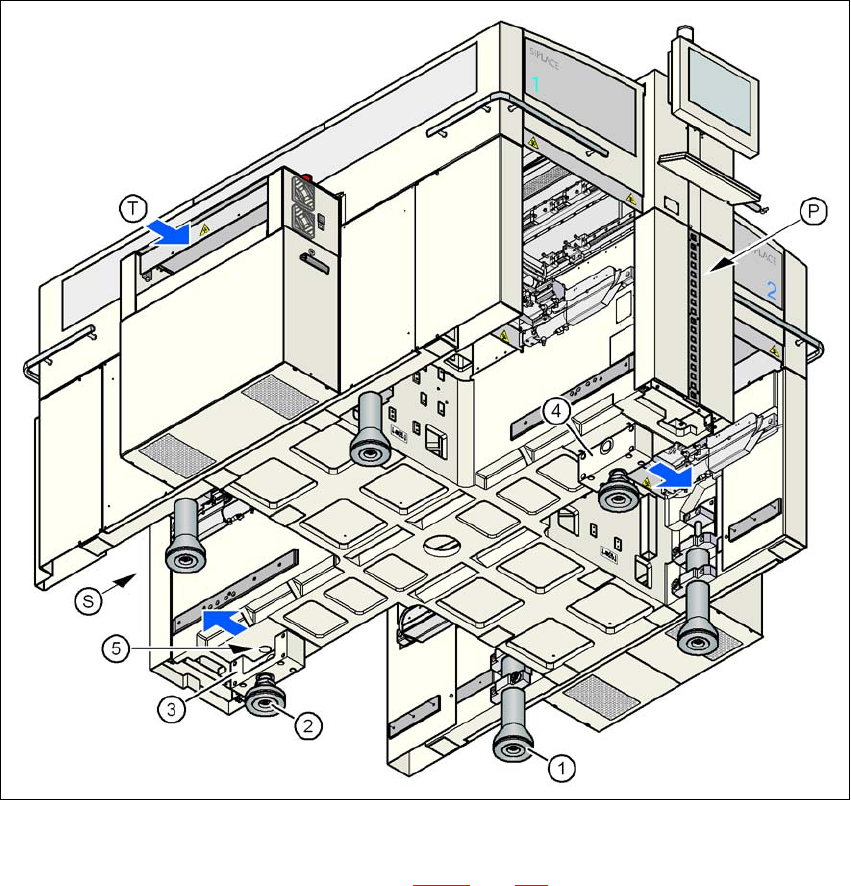

→ 尽可能将贴片机中部支脚拧进提供的螺纹中 （见图 4.3 - 3
中的 5，第 199 页）。
将 PCB 传送高度设为 900 mm 4
如果 PCB 传送高度为 900 mm，则需要隔室。
→ 调整隔室，使得 90 mm 侧垂直，且贴片机中部支脚孔指向下。
4
4
4
4
4
4
4
4
4
4
4
4

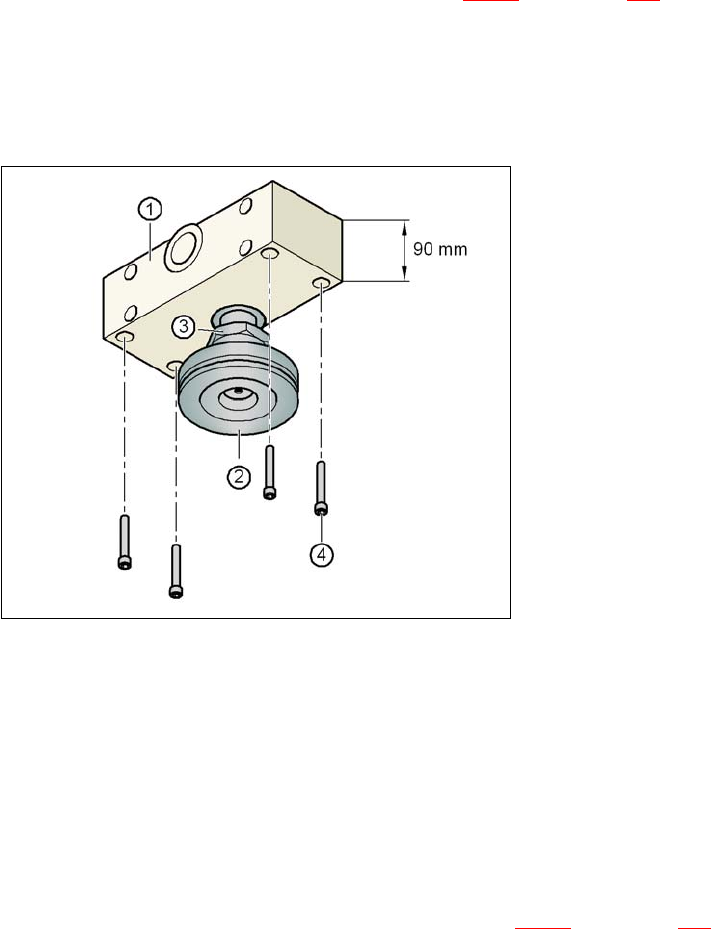

图
4.3 - 4
传送导轨高度为
900 mm
时，调整隔室
4
(1) 90 mm 高的隔室
(2) 贴片机中部支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
→ 将贴片机中部支脚上的螺纹钉拧进隔室下侧的孔里。
→ 按以下步骤，调整贴片机下侧的两个隔室：
– 气动装置侧上的隔室的口顺着 PCB 传送方向 （见图 4.3 - 3
中的 4，第 199 页）。
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
201
– 电源单元侧上的隔室的口与 PCB 传送方向相反 （见图 4.3 - 3
中的 3，第 199 页）。
→ 对于使用 4 个六角套筒螺钉 M12x80（见图 4.3 - 4
中的 4，第 200 页）的每个隔室，用尺寸
10 mm 螺丝刀头固定。
将 PCB 传送导轨高度设为 930 mm 和 950 mm 4
如果 PCB 传送导轨高度为 930 mm 和 950 mm，仍需要隔室。
→ 调整隔室，使得 122.5mm 侧垂直，且贴片机中部支脚孔指向下。
4

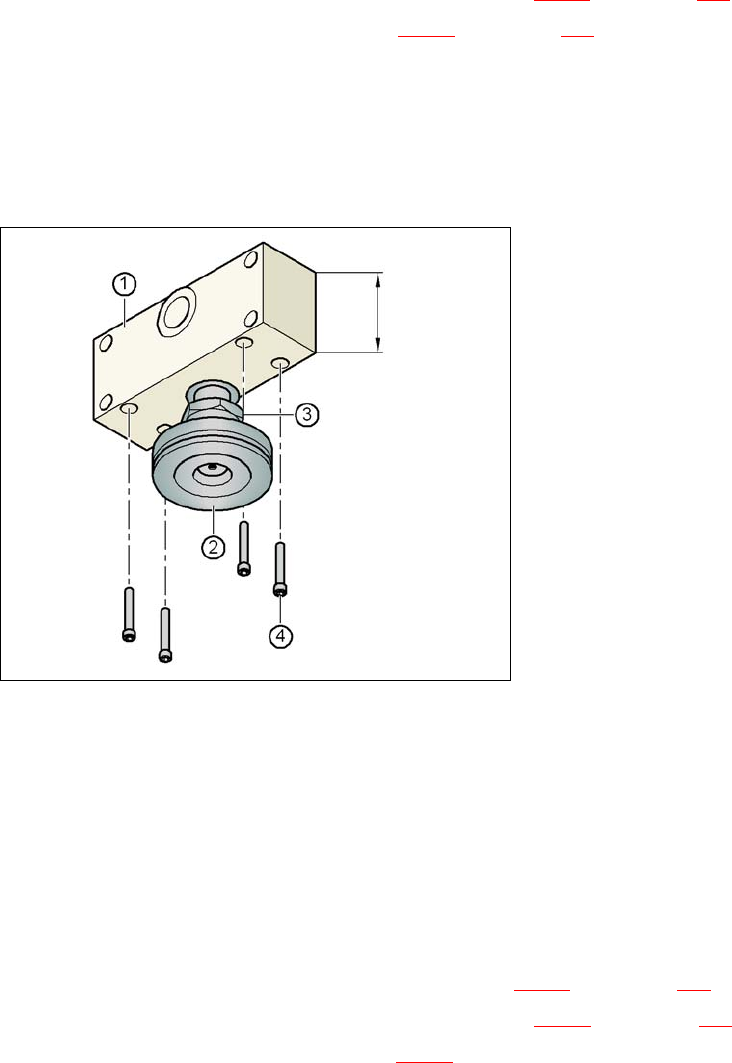

图
4.3 - 5
传送导轨高度为
930 mm
和
950 mm
时，调整隔室。
4
(1) 122.5 mm 高的隔室
(2) 贴片机支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
→ 将贴片机中部支脚上的螺纹钉拧进隔室下侧的孔里。
→ 按以下步骤，调整两个隔室：
– 气动装置侧上的隔室的口顺着 PCB 传送方向 （见图 4.3 - 3
中的 4，第 199 页）。
– 电源单元侧上的隔室的口与 PCB 传送方向相反 （见图 4.3 - 3
中的 3，第 199 页）。
→ 对于使用 4 个六角套筒螺钉 M12x80（见图 4.3 - 5
中的 4）的每个隔室，用尺寸 10 mm 螺丝
刀头固定。
122.5 mm
