6.1.3 SIPLACE 双贴片头吸嘴交换器
部件号 03005191-xx 2 个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图
6.1 - 13 SIPLACE
双贴片头吸嘴交换器
6.1.3.1 说明
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前，吸嘴盘分两种：标准吸嘴盘和容纳专用吸嘴或夹
持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头螺
钉固定在位。
6.1.3.2 技术数据
6
SIPLACE 双贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 68 x 49 mm³
吸嘴库的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4xx，带适配器
9xx，带适配器
吸嘴更换时间 每个吸嘴大约 2s
6 贴片机扩展部件 SIPLACE D3 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
298
6.1.3.3 双贴片头吸嘴交换器的位置
对于双贴片头，可以将吸嘴交换器安装到料位 1 到 4。
料位 1 和 3 的吸嘴交换器 1 （图 6.1 - 14
中的 1）：每个吸嘴交换器 12 个吸嘴盘
料位 2 和 4 的吸嘴交换器 2 （图 6.1 - 14
中的 5）： 10 个吸嘴盘
这样一来， 4 个吸嘴交换器总共可以容纳 44 个吸嘴盘和 88 个吸嘴库。
6
图
6.1 - 14

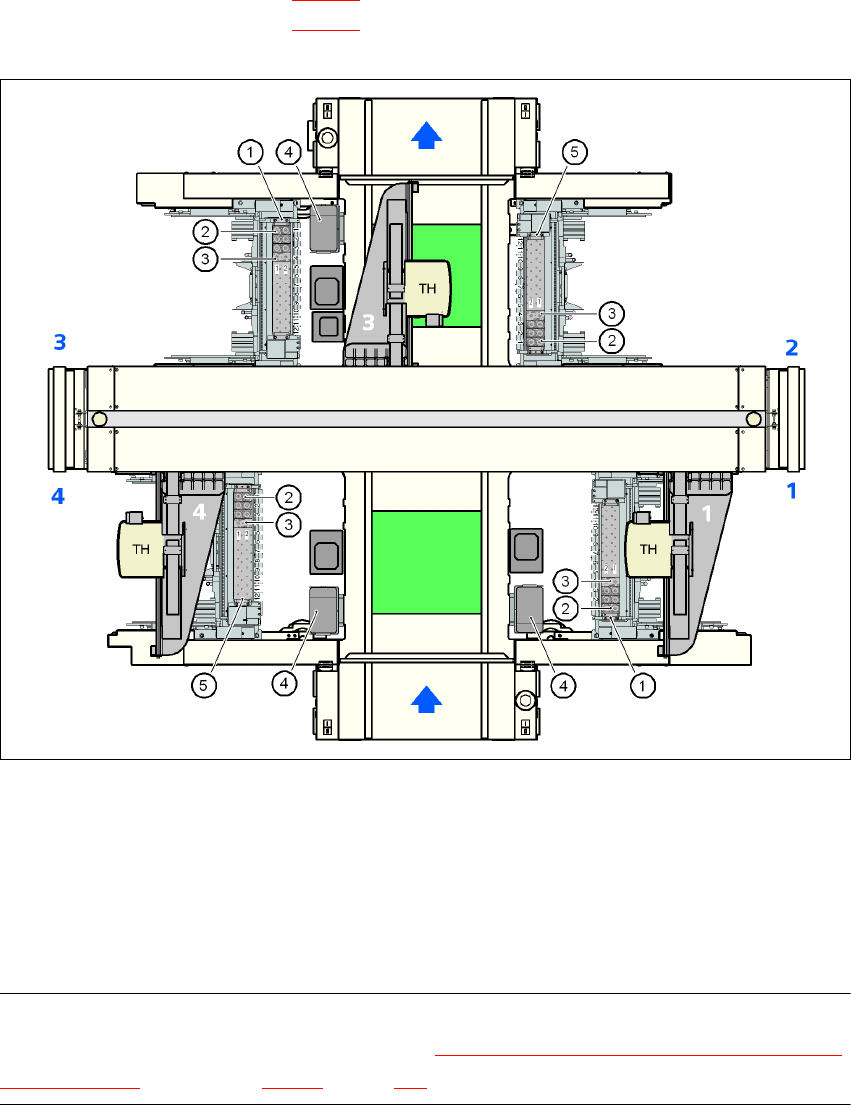

贴片机上双贴片头吸嘴交换器位置
(1) 吸嘴交换器 1
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
(5) 吸嘴交换器 2
请注意 6
如果在料位 4 安装了 MTC2，则必须在该处安装 " 贴片区中带有
2 个悬臂的双贴片头吸嘴交换器
和装载的 MTC2" 选件 （见第 6.1.3.5 节，第 300 页）。
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
299
6.1.3.4 组件
吸嘴交换器固定在料车装卸装置上。
6
图
6.1 - 15
装配位置
(1) 标记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
6
→ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
警告 6
只能为每个吸嘴交换器安装关联的吸嘴。使用混合配置，贴片头有发生碰撞的风险。
