00195775-0102_UM_D3_ZH.pdf - 第227页
用户手册 SIPLACE D3 4 安装和试运行 源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 227 4 图 4.3 - 19 计算机装置，后面板 - 连接插头 (1) 电缆导板 风扇 电池 +3.6V
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
226
4.3.12 安装计算机装置
4.3.12.1 计算机装置 - 电气连接点
4

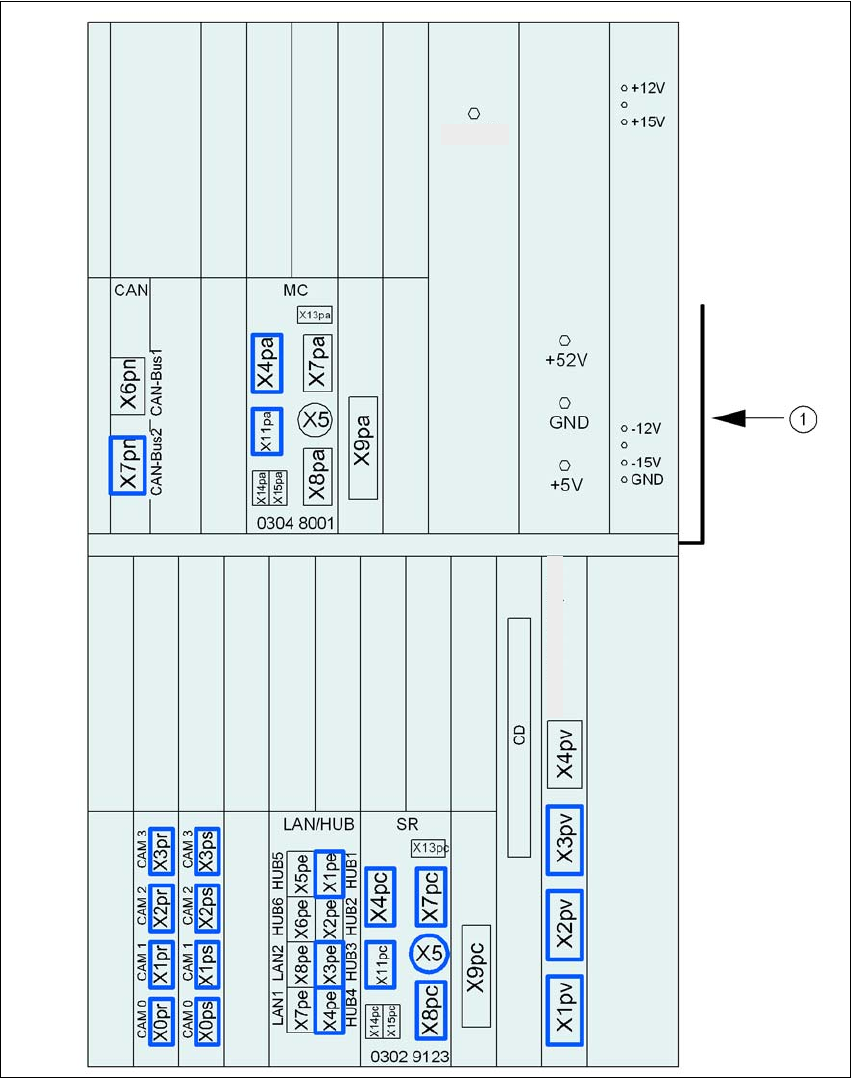

图
4.3 - 18
计算机装置，前面板
-
连接插头
(1) 电缆导板
+3.3V
视频多路器 .
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
227
4

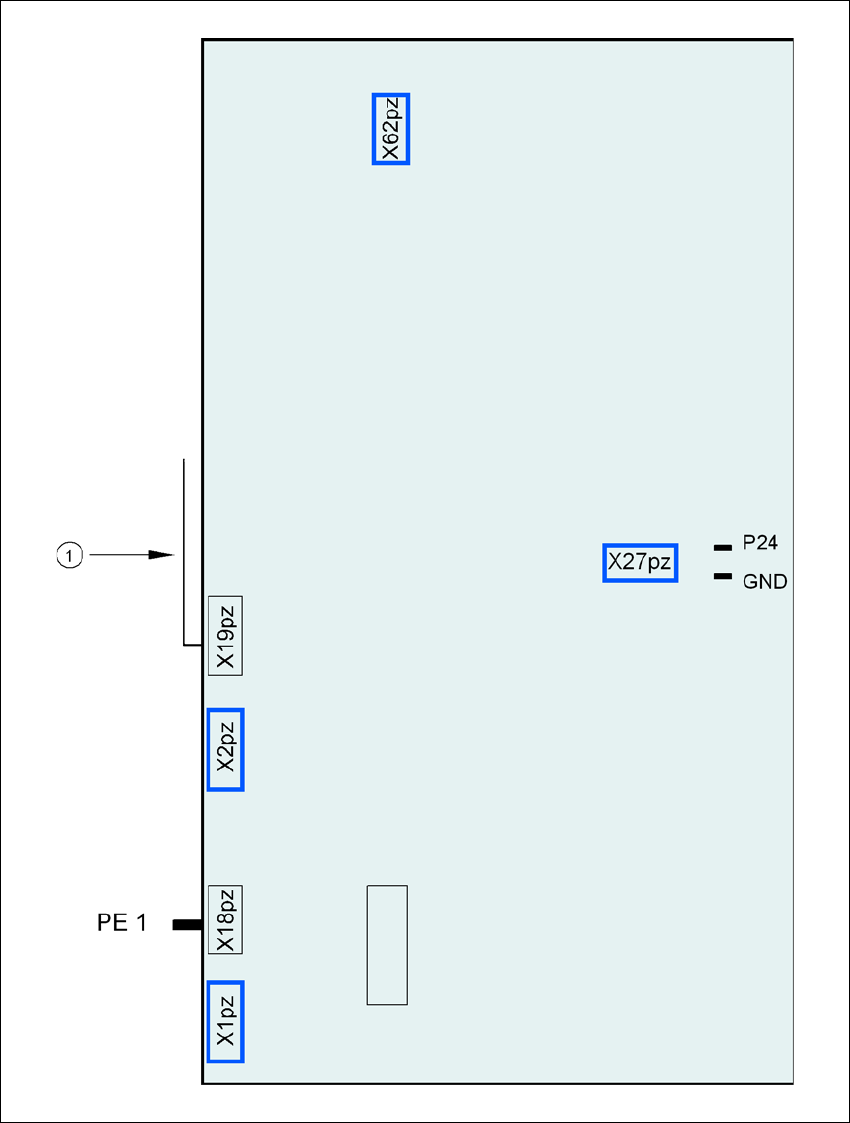

图
4.3 - 19
计算机装置，后面板
-
连接插头
(1) 电缆导板
风扇
电池
+3.6V
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
228
4.3.12.2 计算机装置 - 前面板上的插入接头
4
→ 检查以下插入接头：
4
计算机装置，前面板
（图 4.3 - 18
，第 226
页）
插头
连接电缆 请注意
插头 电缆
X0pr
a
X0pr 03009778
尽可能插到挡杆处
X1pr
a
X1pr 03009838
尽可能插到挡杆处
X2pr
a
X2pr 03009755 尽可能插到挡杆处
X3pr
a
X3pr 03009756 尽可能插到挡杆处
X8pc X8pc 03002970
用螺钉紧固
X7pc X7pc 03002967
用螺钉紧固
X5pc X5pc 03002958 + 03002959
尽可能插到挡杆处
X7pn X7pn 03010055 用螺钉紧固
X0ps
a
X0ps 03009798 尽可能插到挡杆处
X1ps
a
X1ps 03009818 尽可能插到挡杆处
X2ps
a
X2ps 03009757 尽可能插到挡杆处
X3ps
a
X3ps 03009758 尽可能插到挡杆处
a) 该插座设计用于照相机。
计算机装置，前面板
（图 4.3 - 18
，第 226
页）
插头
连接电缆 计算机装置，前面板
（图 4.3 - 18
，第 226 页）
插头
插头 电缆 插头
X1pe X1pe 03010623 X11pt X11pt
a
X3pe X3pe 03010623 X11pc X11pc
X4pe X4pe 03010623 X11pa X11pa
X1pv X1pv 03010615 X4pa X4pa
X2pv X2pv 03010615 X4pc X4pc
X3pv X3pv 03010619 X4pt X4pt
a
a) 仅在安装了视觉处理器选项基础上
