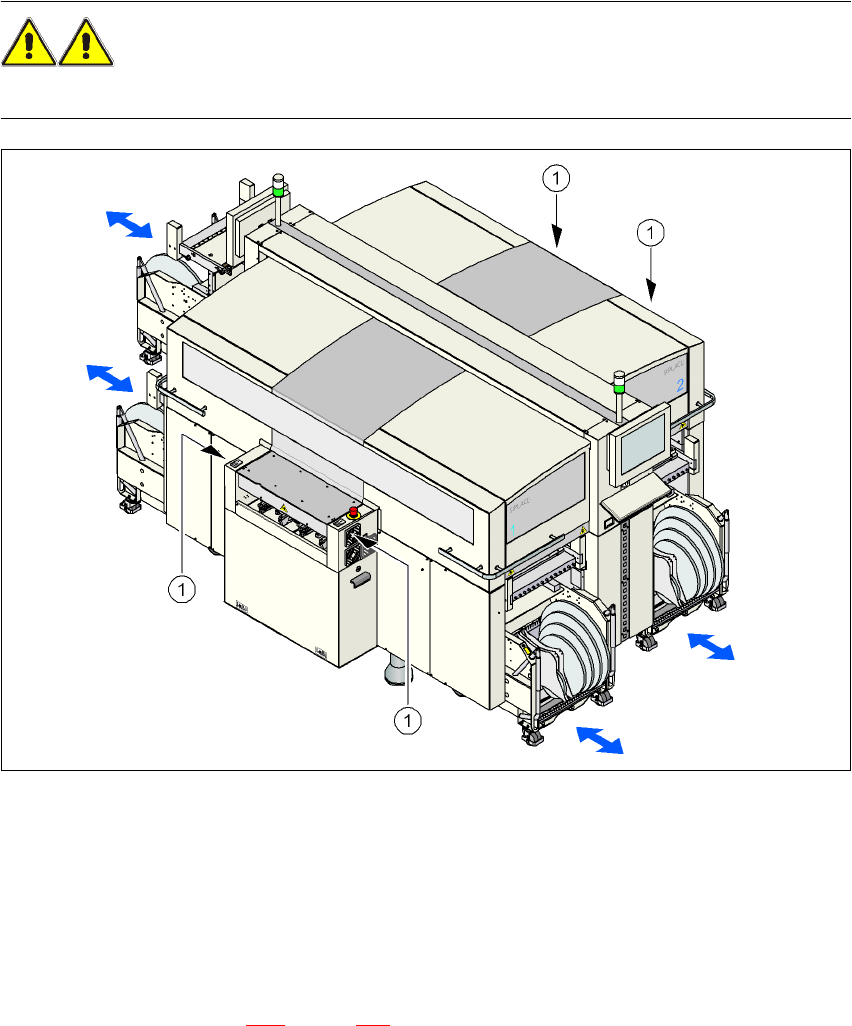

用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
63
2.5.4 手动移动双贴片头 Z 轴的安全说明
注意
双贴片头的挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。由于缓冲器的回弹，气缸的强大弹力有可能划伤
手指。当柱塞活塞杆弹回到起始位置时，在双贴片头内，同样会有划伤手指的危险。
图
2.5 - 3
双贴片头上返回装置的挤压危险
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(A) 挤压手指的危险
2 安全操作 SIPLACE D3 用户手册
2.5 操作贴片机的安全说明 来自软件版本 SR.605.xx 07/2008 英文版
64
2.5.5 更换贴片头时，双贴片头元件照相机的安全说明
警告 2
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的元件照相机 （静止， P&P， 33 型，
55 x 45 和 25 型， 16 x 16），否则收集贴片头会与照相机安装孔相撞。
2

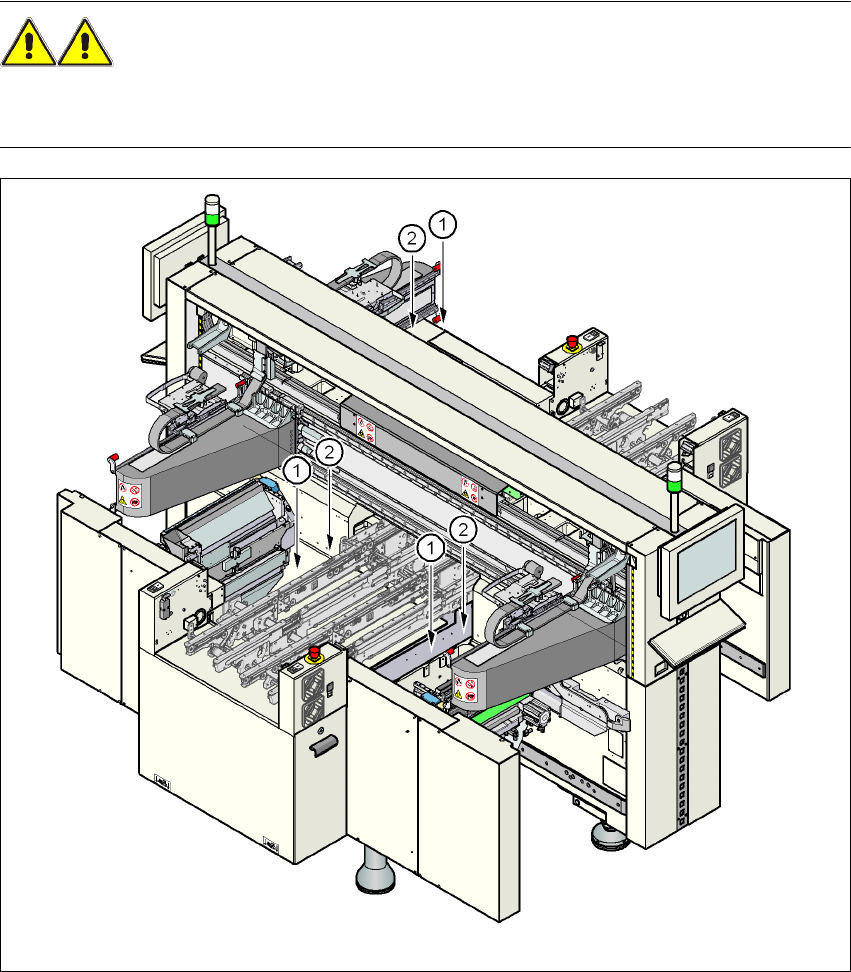

图
2.5 - 4
更换贴片头时，双贴片头视像组件的安全说明
(1) 装配位置，元件照相机 （静止， P&P （33 型） 55 x 45）
(2) 装配位置，元件照相机 （静止， P&P （25 型） 16 x 16）
