用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
53

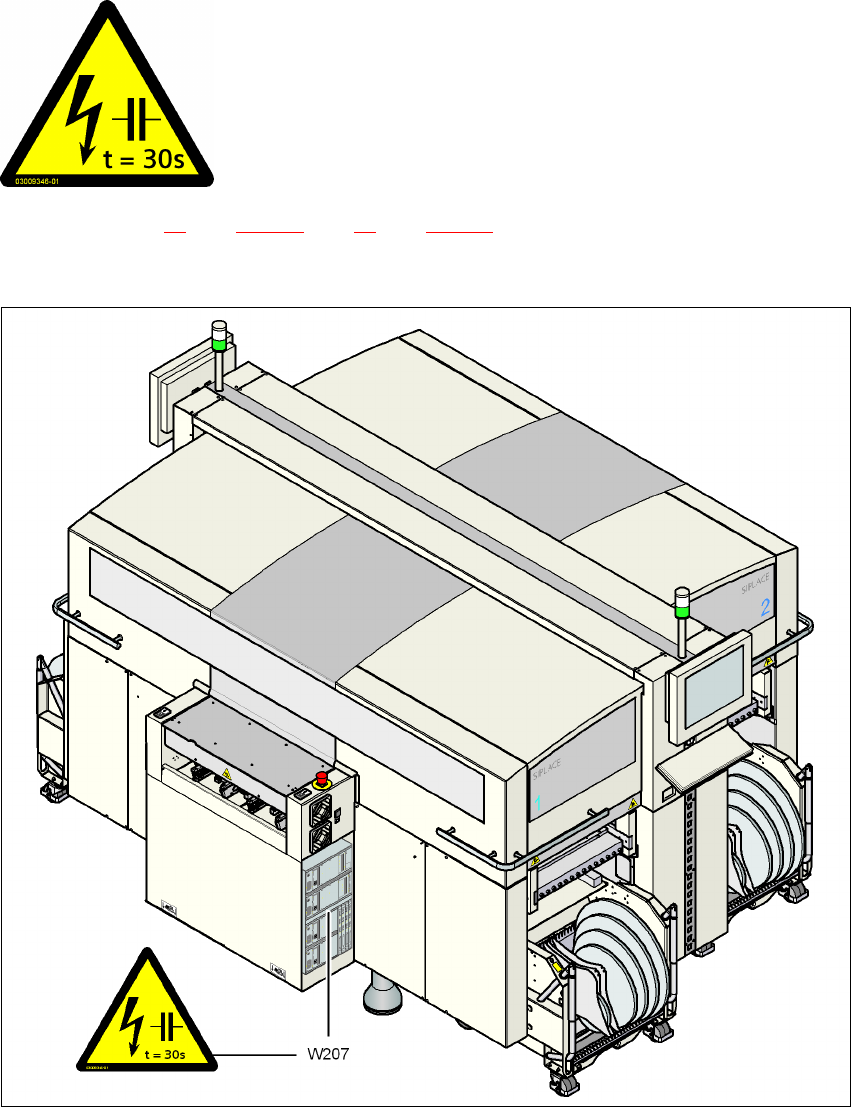

2.2.5 轴单元上的警告标签
2
位置 W207， 见第 53 页图 2.2 - 12 和第 53 页图 2.2 - 11，部件号 03009346-01
（每台贴片机的编号：3）
2
2
图
2.2 - 12
轴单元
Macrolon
面板上的警告标签
W207
位置 W207，部件号 03009346-01
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
2 安全操作 SIPLACE D3 用户手册
2.2 警告标签 来自软件版本 SR.605.xx 07/2008 英文版
54

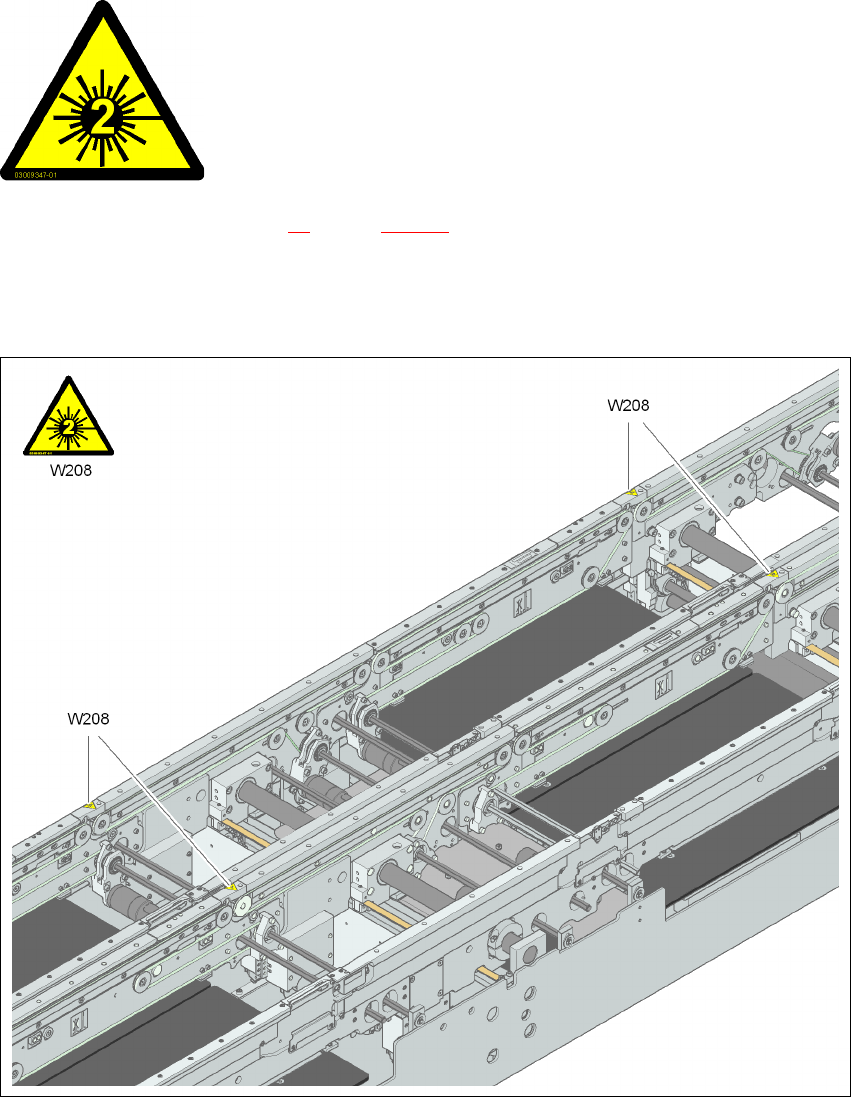

2.2.6 PCB 传送导轨上的警告标签
2
位置 W208" 二类激光 "，位于第 54 页，图 2.2 - 13 中的 PCB 传送导轨之上，部件号 03009347-
01
（每台贴片机的编号：双传送导轨：4，单传送导轨：2）
2
2
2
图
2.2 - 13 PCB
传送导轨上的
"
二类激光
"
警告标签
W208
位置 W208，部件号 03009347-01
2
2
激光辐射！
不要直视激光束
二类激光
用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
55

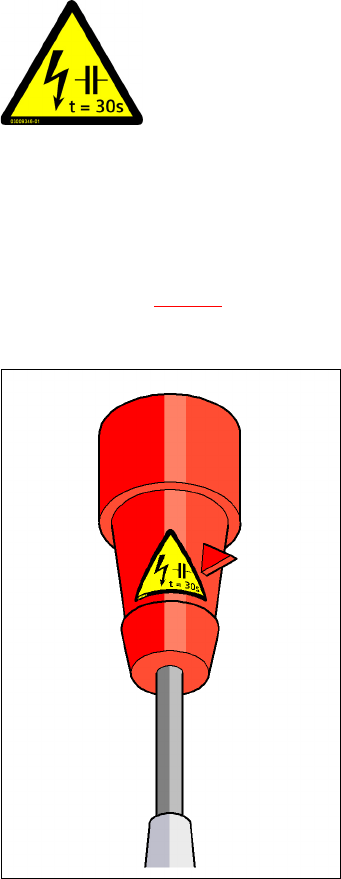

2.2.7 CEKON 插头上的警告标签
2
位置 W 211 见图 2.2 - 14 （每台贴片机的编号：1）
2
图
2.2 - 14 CEKON
插头上的警告标签
W211
位置 W211，部件号 03009351-01
2
剩余电压！
拔下主电源插头后，等候 30 秒，以释放剩余电压。
NAFTA 区域：危险电压
插头管脚和线端上的剩余电能会致死或造成严重伤害。避免与电源插头和 /
或线端接触 30 秒钟。
