用户手册 SIPLACE D3 1 前言 源自软件版本 SR.605.xx 07/2008 英文版 15 1 前言 这些操作说明可作为 SIPLACE ® D3 贴片机操作和设置的手册或参考资料。 本手册每一章节提到的贴片头都 说明了其版本和适用软件的版本。 1 图 1.0 - 1 SIPLACE D3 贴片机
目录 用户手册 SIPLACE D3
2008 年 7 月 中文版
14
6.17.1 共面性组件传感器的安全说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334
6.17.2 说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335
6.17.3 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336
6.17.4 限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336
6.17.5 在贴片机上标以警告标签 W216 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337
6.17.6 控制器上的 LED 显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 338
6.18 真空泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340
6.19 SIPLACE 生产率提升系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341
6.19.1 并行贴片原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341
6.19.2 进行并行贴片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342
6.19.3 生产率提升系统的优点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343
6.20 视像示教贴片机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.20.1 说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345
6.20.2 优点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345
6.20.3 支持哪种元件照相机？ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346
用户手册 SIPLACE D3 1 前言
源自软件版本 SR.605.xx 07/2008 英文版
15
1 前言
这些操作说明可作为 SIPLACE
®
D3 贴片机操作和设置的手册或参考资料。
本手册每一章节提到的贴片头都说明了其版本和适用软件的版本。
1

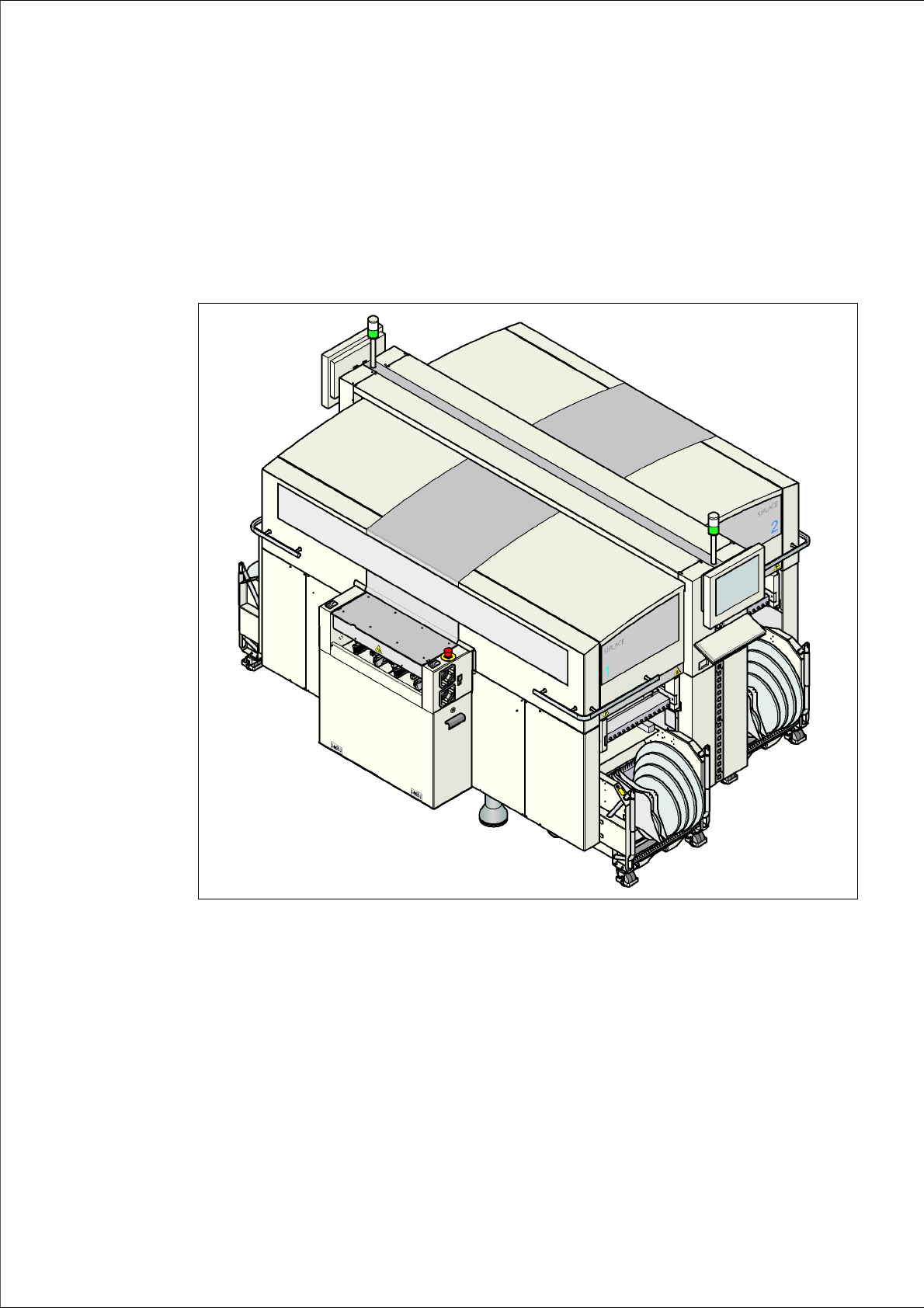

图
1.0 - 1 SIPLACE D3
贴片机
1 前言 SIPLACE D3 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
16
1.1 贴片机说明
1.1.1 SIPLACE D3 贴片机
SIPLACE D3 贴片系统拥有较高的配置灵活性、极佳的贴片速率和最大的精确性。该贴片机可以
高贴片速率贴装从 0201 到 25 x 10 mm² 的 SMD 元件。
贴片方法分两种：
– 收集贴片方法，使用收集贴片头，处理的元件为 0201 到精细间距
– 拾取贴片方法，使用 SIPLACE 双贴片头，处理的元件为精细间距和 OSC。
贴片机基于扭矩刚性、减振铸钢机架。这样一来可以将摇摆和振动的噪音降到最小程度，保证了
员工出色的生产效率，并减少了环境污染。
贴片机有三个悬臂。每个悬臂有一个贴片头。这些贴片头都可以快速、准确地定位，彼此之间沿
着 X 轴和 Y 轴方向相互独立移动。
根据贴片作业，可以对 6 段位器或 12 段位器收集贴片头或双贴片头进行设置。这样以来，就可以
进行下列配置：
1

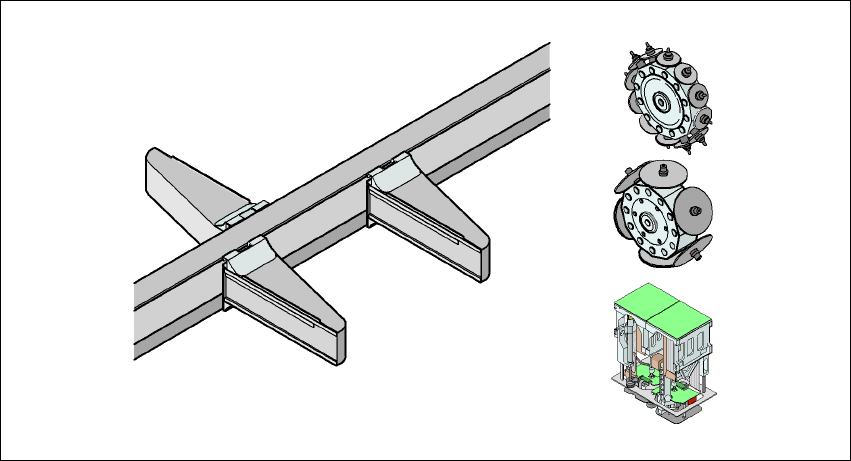

1
图
1.1 - 1
贴片头模块化
- SIPLACE D3
贴片区 2
TH
C&P12
G1
G3
G4
C&P12/C&P6/TH
C&P12/C&P6/TH
C&P6
贴片区 1
C&P12/C&P6/TH
