4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
208
→ 拧松两个水平张紧轮 （图 4.3 - 8
中的 6，第 207 页）。
注意 4
切勿直接拧下三个底部螺钉。仅仅拧松三个底部螺钉使侧板不掉下来就可以了。

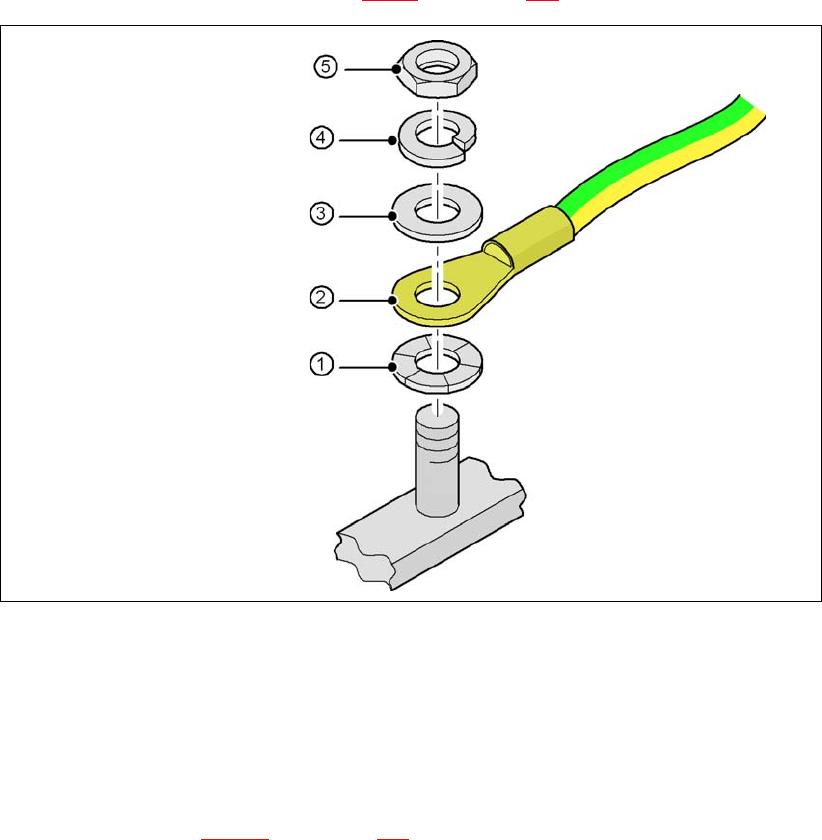

→ 将接地电缆从侧板拆下。
→ 拆下扩展套件 (1) 的两个门 （图 4.3 - 8
中的 2，第 207 页）。
请注意： 4
为避免受伤，我们建议再安排一个人帮助安装扩展套件。
→ 将轴单元 （图 4.3 - 8
中的 8，第 207 页）放置在贴片机一侧，以便保留足够空间安装扩展套
件（图 4.3 - 8
中的 1，第 207 页）。
→ 确保连接轴单元的电缆不过于紧绷。
→ 将扩展套件 （图 4.3 - 8
中的 1，第 207 页）沿着贴片机机架抬起，然后放下，放置的位置应
使两个装配托架位于在装配杆 （图 4.3 - 8
中的 7，第 207 页）上。
注意 4
确保扩展套件不与 PCB 传送导轨的六角轴发生碰撞，以免六角轴弯曲。
→用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.3 - 8
中的 3，第 207 页）固定扩展套件。
4.3.7.3 安装六角轴导板
→ 在单传送导轨上，安装一个六角轴导板 （图 4.3 - 7 中的 8，第 205 页）到扩展套件上。固定
时，须使用 2 个凹槽帽螺钉 M6x16 和垫圈。
→ 在双传送导轨上，将两个六角轴导板 （图 4.3 - 7
中的 8，第 205 页）固定到扩展套件上。固
定时，须使用 2 个凹槽帽螺钉 M6x16 和垫圈。
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
209
4.3.7.4 在 PCB 输出侧生产电缆连接 - 扩展套件
4
4
4
4
4
扩展套件的左侧
（从行程方向看）
接头 / 电缆 到接头 / 电缆
按下 EMERGENCY STOP （急停）按钮
Start （启动） /Stop （停止）按钮
X63/03020687 X63/03002526
保护罩开关，位置 3
X53/03020409 X53/03002528
料车装卸装置的按钮，位置 3
X232/03021056 X232/03021053
扩展套件的右侧
（从行程方向看）
接头 / 电缆 到接头 / 电缆
Start （启动） /Stop （停止）按钮
开关， PCB 传送导轨盖子
X62/03020410 X62/03002525
保护罩开关，位置 2
X52/03006476 X52/03002527
料车装卸装置的按钮，位置 2
X222/03021056 X222/03021052
