4 安装和试运行 SIPLACE D3 用户手册 4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版 238 4.3.16.5 贴片机和 WTC 的贴片 机支脚间隙 4 4 4 4 图 4.3 - 26 贴片机和 WTC 的贴片机支脚间隙 (mm)
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
237
4.3.16.4 贴片机支脚间隙和 PCB 双传送导轨的静止左侧传送导轨边缘
4
图
4.3 - 25
贴片机支脚间隙和
PCB
双传送导轨的静止左侧传送导轨边缘 （以毫米为单位）
4
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
238

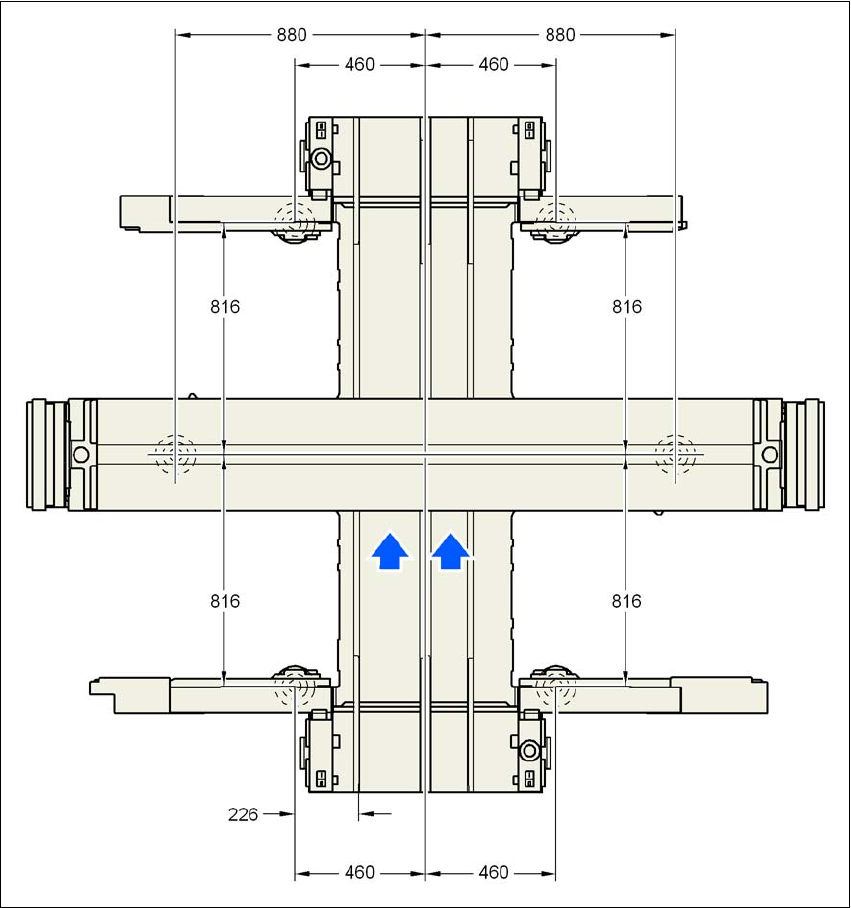

4.3.16.5 贴片机和 WTC 的贴片机支脚间隙
4
4
4
4
图
4.3 - 26
贴片机和
WTC
的贴片机支脚间隙
(mm)
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
239
4.3.16.6 贴片机和 WPC 的贴片机支脚间隙
4
4
4
4
图
4.3 - 27
贴片机和
WPC
的贴片机支脚间隙
(mm)
