用户手册 SIPLACE D3 2 安全操作 来自软件版本 SR.605.xx 07/2008 英文版 2.8 停止压缩空气供给，释放压力 83 图 2.8 - 1 贴片机上的压缩空气装置 (1) 截止阀 (2) 贴片机元件供给压力的压力 计 所需压力： 0.48 ± 0.025 MPa ， 4.8 ± 0.25 bar （显示范 围 0 - 0.6 MPa ， 0 - 6 bar ） (3) 悬臂分布器供给压力的压力 计 所需压力： …
2 安全操作 SIPLACE D3 用户手册
2.8 停止压缩空气供给，释放压力 来自软件版本 SR.605.xx 07/2008 英文版
82
2.7.2 关闭主电源开关后的剩余电压和放电时间
2
注意 2
为避免丢失数据，在关闭贴片机前，应对下列标准进行评估 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
2.8 停止压缩空气供给，释放压力
贴片机压缩空气的工作压力设为 0.50 ± 0.025 MPa （5.0 ± 0.25 bar）。压缩空气装置的位置如
图 2.8 - 1
中的 1 所示。使用截止阀 （图 2.8 - 1 中的 2）可以中断贴片机中压缩空气供给。
→ 使用贴片机钥匙打开罩锁。
→ 打开罩 （见图 2.8 - 1
）。
→ 将截止阀 （图 2.8 - 1
中的 1）的杠杆从垂直位置转到水平位置。
→ 观察工作压力计 （图 2.8 - 1
中的 5）。接通贴片机后，压力在一分钟内降至 0 MPa。
注意
打开贴片机后，不要使用截止阀将压缩空气供给中断超过 30 分钟。如果需要关闭气动系统更长
时间，以进行预防性维护保养工作，则必须用主开关关闭贴片机，并将其与电源断开连接。
X12 （地线）处测得的插座
X11， X13_1， X13_4 主电源开关关闭时的剩余电压 放电时间
X11
< 直流 10 V < 7 秒
X13_1
< 直流 10 V < 50 秒
X13_4
< 直流 10 V < 2 秒
用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.8 停止压缩空气供给，释放压力
83
图
2.8 - 1

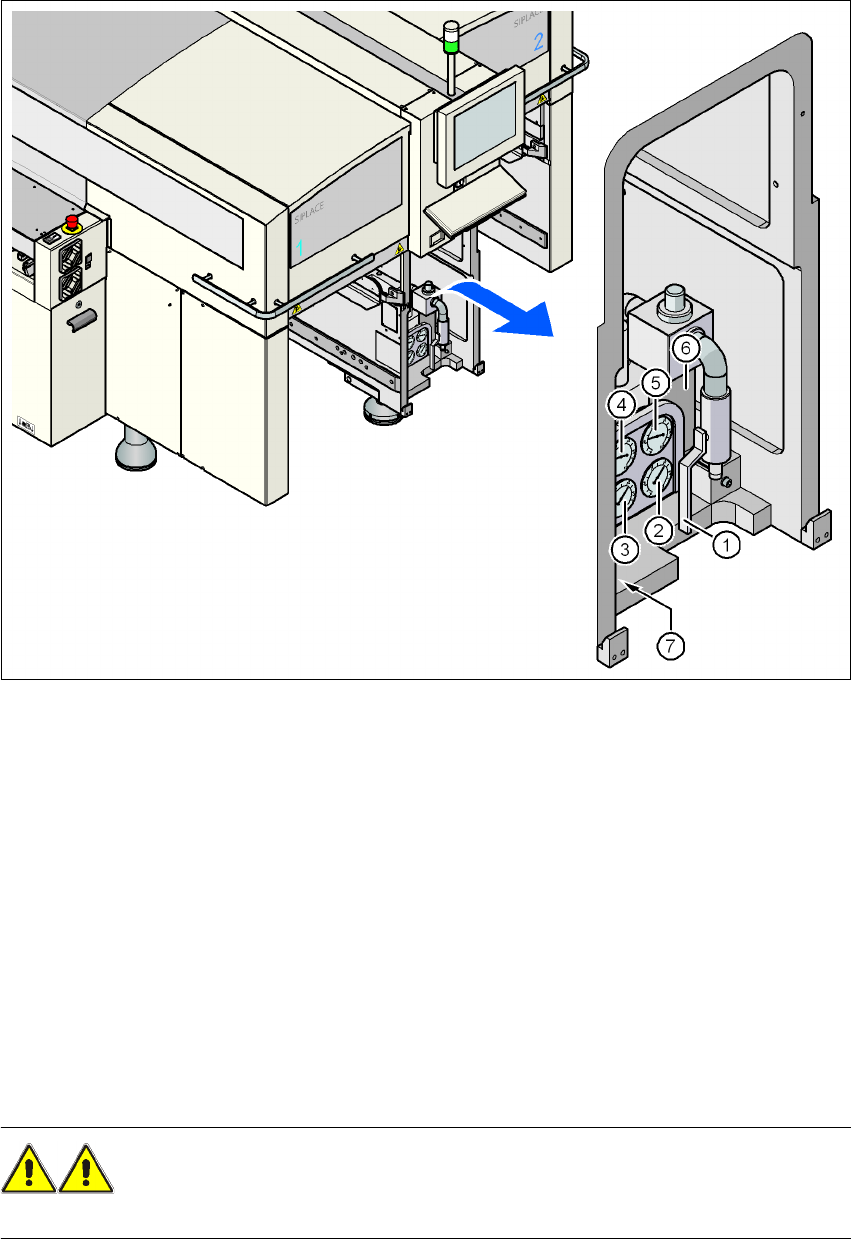

贴片机上的压缩空气装置
(1) 截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.48 ± 0.025 MPa， 4.8 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ± 0.05 MPa， 2.5 ± 0.5 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(5) 输入压力的压力计
所需压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(6) 压缩空气过滤器
(7) 用于固定气动装置的六角套筒螺丝
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 2
2 安全操作 SIPLACE D3 用户手册
2.9 关闭主电源开关后贴片机的能量状态 来自软件版本 SR.605.xx 07/2008 英文版
84
2.9 关闭主电源开关后贴片机的能量状态
2
图
2.9 - 1

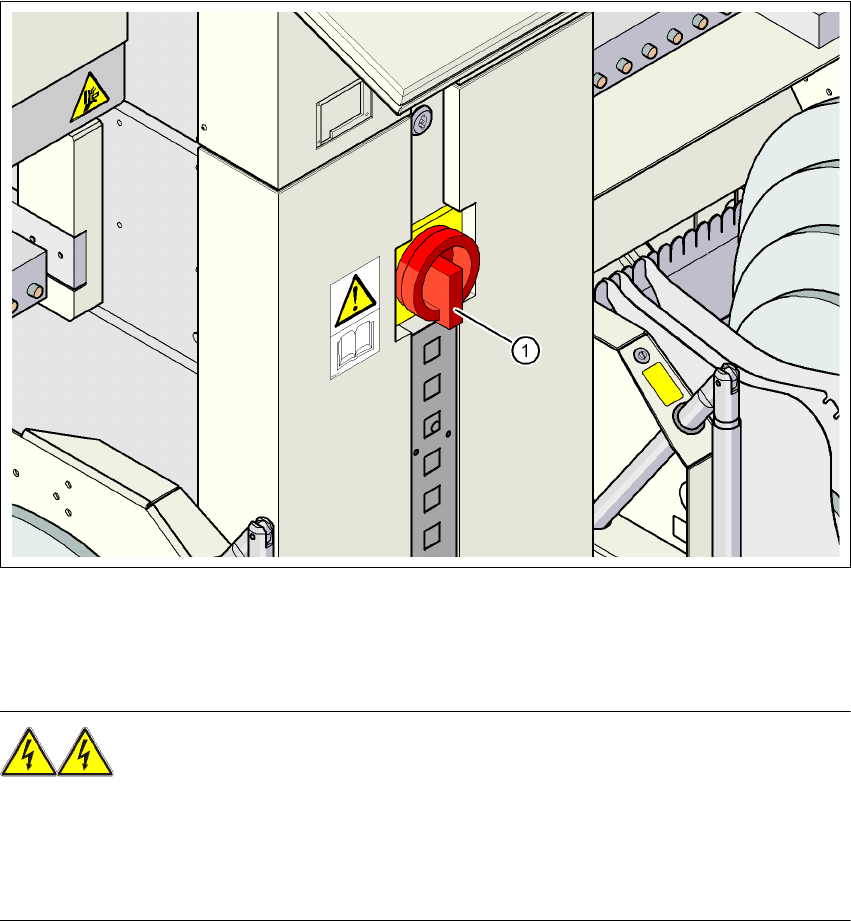

贴片机上电源的位置
2
警告
贴片机使用交流 3 x 200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3x380V，交流 3x400V，
或交流 3x415V ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡、严重的伤害或
设备的重大损坏。 2
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第 1 部分）。
→ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
(1) 主电源开关
