00195775-0102_UM_D3_ZH.pdf - 第291页

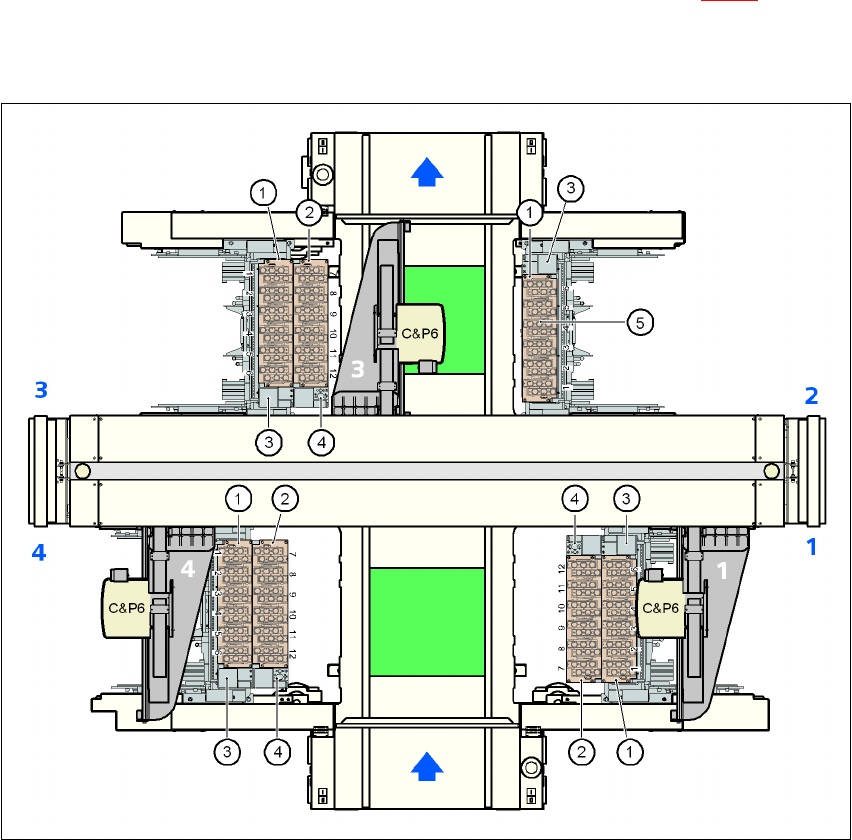

用户手册 SIPLACE D3 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器 291 6.1.2.3 6 段位器收集贴片头吸嘴交换器的位置 对于 6 段位器收集贴片头， 可以在位置 1 、 3 和 4 安装一或两个吸嘴交换器（图 6.1 - 8 中的 1 和 2 ） 。这样一来， 7 个吸嘴交换器总共可以容纳 42 个吸 嘴盘和 252 个吸嘴库。 6 图 6.1 - 8 6 段位器收…
6 贴片机扩展部件 SIPLACE D3 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
290
6.1.2.2 技术数据
6

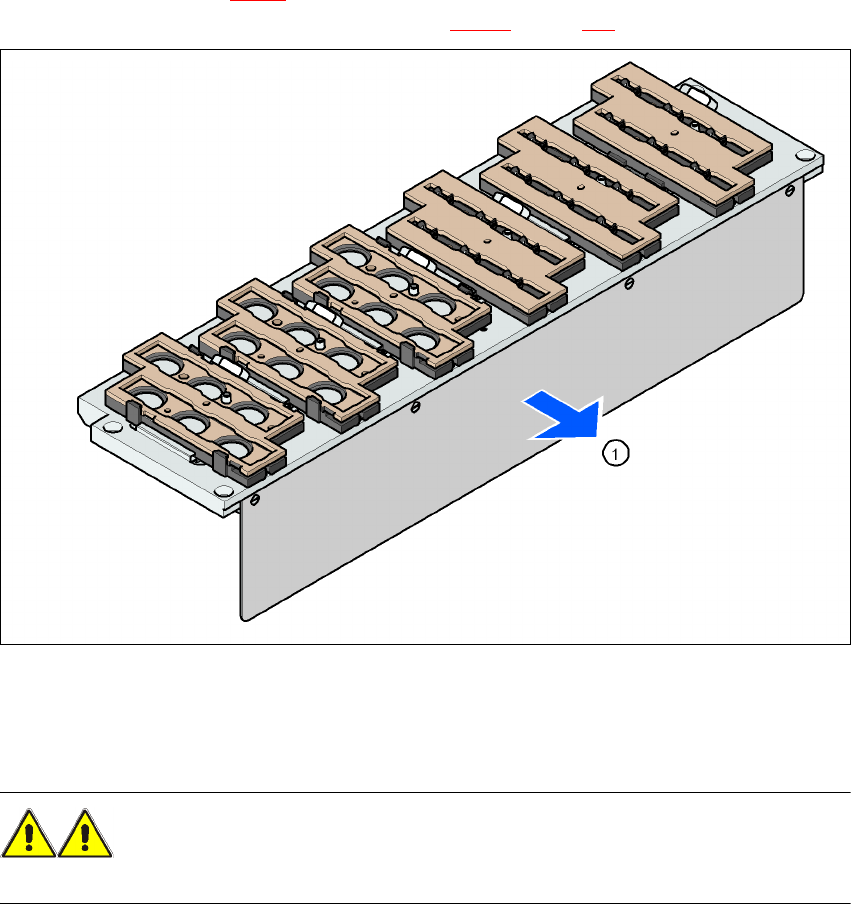

6 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 122.5 x 97.7 mm³
吸嘴库的数目
6
吸嘴类型
8xx, 9xx
吸嘴更换时间 每个吸嘴大约 2s
缩空气连接
0.48 MPa (4.8 bar)
