用户手册 SIPLACE D3 4 安装和试运行 源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 229 4.3.12.3 计算机装置 - 后面板上的插入接头 4 4 4.3.12.4 安装计算机装置 → 将计算机 装置后面板上的插入接头插上电源 （见第 4.3.12.3 节） 。 → 小心地将 计算机装置抬起，插入扩展套件的 轨道中。 → 确保不要 挤压任何电缆。 → 检查前部 面板电缆是否位于侧面的电缆…
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
228
4.3.12.2 计算机装置 - 前面板上的插入接头
4
→ 检查以下插入接头：
4
计算机装置，前面板
（图 4.3 - 18
，第 226
页）
插头
连接电缆 请注意
插头 电缆
X0pr
a
X0pr 03009778
尽可能插到挡杆处
X1pr
a
X1pr 03009838
尽可能插到挡杆处
X2pr
a
X2pr 03009755 尽可能插到挡杆处
X3pr
a
X3pr 03009756 尽可能插到挡杆处
X8pc X8pc 03002970
用螺钉紧固
X7pc X7pc 03002967
用螺钉紧固
X5pc X5pc 03002958 + 03002959
尽可能插到挡杆处
X7pn X7pn 03010055 用螺钉紧固
X0ps
a
X0ps 03009798 尽可能插到挡杆处
X1ps
a
X1ps 03009818 尽可能插到挡杆处
X2ps
a
X2ps 03009757 尽可能插到挡杆处
X3ps
a
X3ps 03009758 尽可能插到挡杆处
a) 该插座设计用于照相机。
计算机装置，前面板
（图 4.3 - 18
，第 226
页）
插头
连接电缆 计算机装置，前面板
（图 4.3 - 18
，第 226 页）
插头
插头 电缆 插头
X1pe X1pe 03010623 X11pt X11pt
a
X3pe X3pe 03010623 X11pc X11pc
X4pe X4pe 03010623 X11pa X11pa
X1pv X1pv 03010615 X4pa X4pa
X2pv X2pv 03010615 X4pc X4pc
X3pv X3pv 03010619 X4pt X4pt
a
a) 仅在安装了视觉处理器选项基础上
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
229
4.3.12.3 计算机装置 - 后面板上的插入接头
4
4
4.3.12.4 安装计算机装置
→ 将计算机装置后面板上的插入接头插上电源 （见第 4.3.12.3 节）。
→ 小心地将计算机装置抬起，插入扩展套件的轨道中。
→ 确保不要挤压任何电缆。
→ 检查前部面板电缆是否位于侧面的电缆固定板上
（图 4.3 - 18
中的 1，第 226 页）。
→ 用电缆夹将电缆固定在前面板上。
→ 将计算机装置推入扩展套件中，尽可能靠近挡杆处。
→ 将风扇电缆连接到计算机装置电缆上。
→ 将计算机装置前面板上的插入接头插上电源 （见第 4.3 - 16
节，第 222 页）。
→ 用凹槽帽螺钉固定计算机装置。
→ 将接地电缆固定在门上 （图 4.3 - 13
中的 2，第 217 页）。
如图 4.3 - 14
所示，第 220 页。
→ 锁上门。
计算机装置，
后面板
（图 4.3 - 19
）
插头
连接电缆 请注意
插头 电缆
PE1 电缆环 接地电缆
按图 4.3 - 14
所示固定
第 220
页
X27pz X27pz 03003437 W1-W2
尽可能插到挡杆处
X2pz X2pz 03002966 W1-W5
用螺钉固定
X1pz X1pz 03002969 W1-W5
用螺钉固定
X62pz X62pz 03002488
咬合就位
P24 / GND X1
扩展套件风扇
尽可能插到挡杆处
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
230

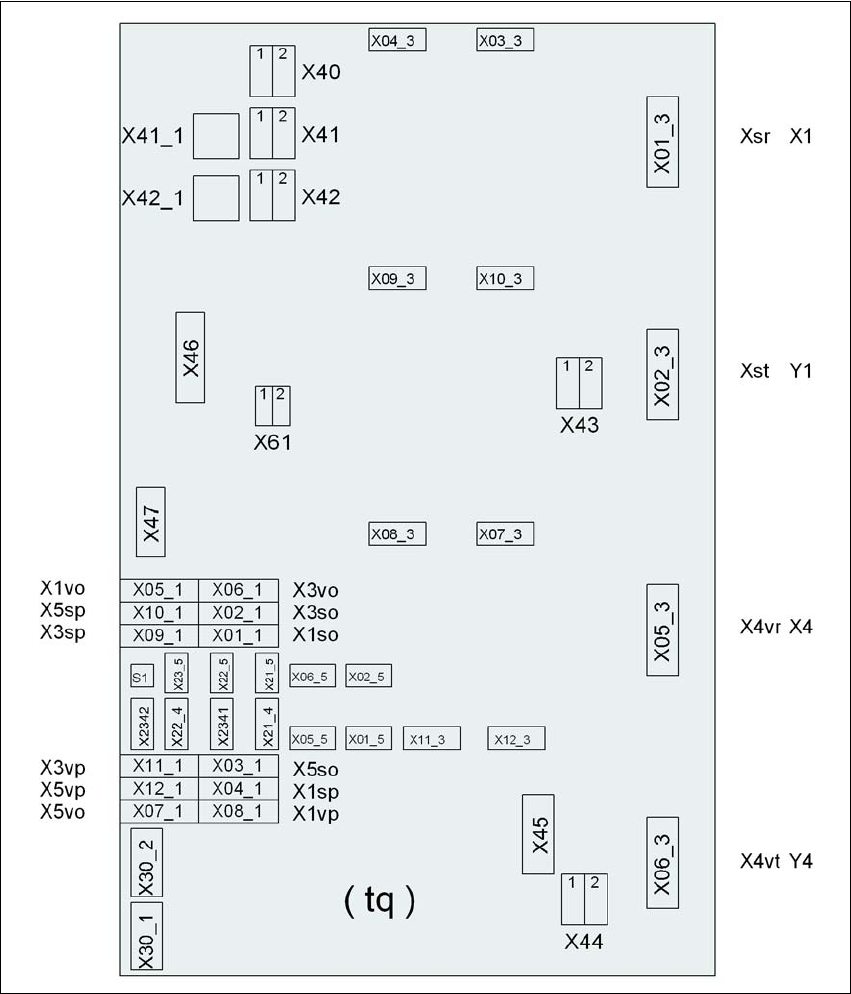

4.3.13 安装轴单元
4.3.13.1 轴单元 （悬臂 1 和 悬臂 4） - 电气连接点
4
图
4.3 - 20
轴单元 （悬臂
1
和悬臂
4
）， 后 面 板
-
连接插头
插头
插头
插头
