用户手册 SIPLACE D3 4 安装和试运行源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 203 → 对每一个贴片机外部支脚的高度进行预设。贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下： → 使用尺寸 36 叉形板手旋转调节螺钉 M24x2x120 （图 4.3 - 6 中的 3 ，第 202 页），直到您获得上表中为特定传送高度给定的距离值为止。 → 现在，使用叉车小心降低…

4 安装和试运行 SIPLACE D3 用户手册

4.3 安装贴片机源自软件版本 SR.605.xx 07/2008 英文版

202

4.3.4.2 预设贴片机外部支脚的高度

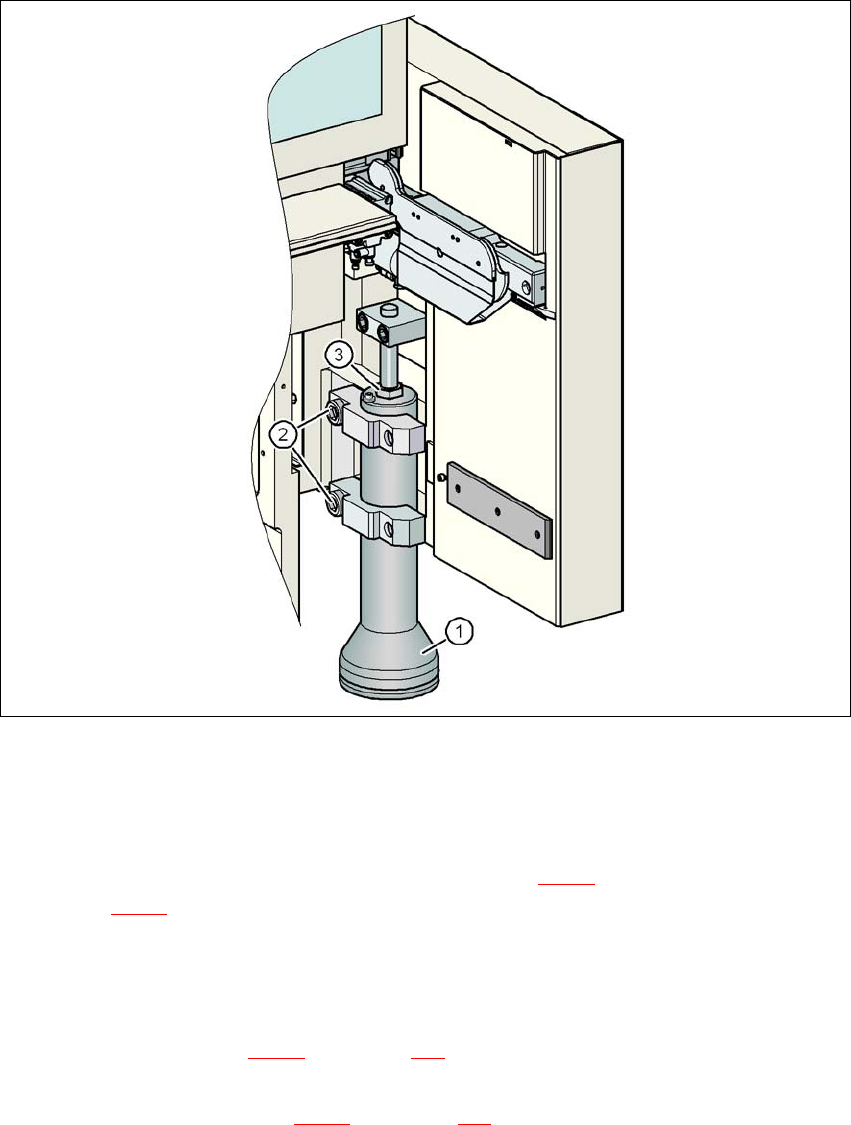

图

4.3 - 6

预设贴片机外部支脚的高度

(1) 贴片机支脚 - 2 种类型

(2) M24x90 六角套筒螺钉

(3) M24x2x120 调整螺钉

→使用 19 mm 的钻头松开两个六角套筒螺钉 M24x90 （图 4.3 - 6

中的 2），并让贴片机外部支

脚（图 4.3 - 6

中的 1）慢慢地下滑到挡杆处。

→ 针对必需的 PCB 传送导轨高度，插入相应的贴片机支脚。

有两种贴片机外部支脚如下： 4

–适用于 PCB 传送导轨高度 830 mm、长度 369 mm 的贴片机外部支脚，部件号

03041008-01 （图 4.3 - 3

中的 1，第 199 页）

–适用于 PCB 传送导轨高度 900、 930 和 950 mm、长度 439 mm 的贴片机外部支脚，部

件号 03000890-02 （图 4.3 - 3

中的 2，第 199 页）

用户手册 SIPLACE D3 4 安装和试运行

源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机

203

→ 对每一个贴片机外部支脚的高度进行预设。

贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下：

→ 使用尺寸 36 叉形板手旋转调节螺钉 M24x2x120 （图 4.3 - 6

中的 3，第 202 页），直到您获

得上表中为特定传送高度给定的距离值为止。

→ 现在，使用叉车小心降低贴片机，直至贴片机支脚平稳接触到地面。应始终还有一个人在现

场，确保贴片机下降时稳定。可能需要稍稍松开贴片机外部支脚夹持器。

→ 继续降低贴片机直至贴片机外部支脚接触到螺钉 M24x2x120 （图 4.3 - 6

中的 3，第 202

页），以调整高度。

→ 确保贴片机中部支脚（图 4.3 - 3

中的 2，第 199 页）尚未接触地面。如需要，将贴片机中部

支脚用螺丝钉稍稍固定在贴片机或隔室上面。

请注意 4

有关如何精确调整贴片机的说明，请参见第 4.3.18 节，第 243 页。

PCB 传送导轨高度从贴片机支脚下侧到贴片机机架底部边缘的距离

830 mm 120 mm

900 mm 190 mm

930 mm 220 mm

950 mm 240 mm

4 安装和试运行 SIPLACE D3 用户手册

4.3 安装贴片机源自软件版本 SR.605.xx 07/2008 英文版

204

4.3.5 将扩展套件安装到贴片机机架上

4.3.5.1 将扩展套件安装在 PCB 输出侧上

交付贴片机时， PCB 输出侧和输出传送导轨上的扩展套件已拆除。按以下步骤，将扩展套件安装

在 PCB 输出侧上：

– 安装输出传送导轨

见第 4.3.6 节，第 205 页

– 将扩展套件安装在

PCB 输出侧上见第 4.3.7 节，第 206 页

– 安装轴单元

见第 4.3.8 节，第 212 页

– 安装指示灯

见第 4.3.14 节，第 232 页

– 将贴片机集成到生产线上

见第 4.3.17 节，第 240 页

– 对贴片机进行最后调整

见第 4.3.18 节，第 243 页

4.3.5.2 将扩展套件安装在 PCB 输入侧上

如果为了便于运输， PCB 输入侧上的扩展套件也已拆除。因此，在将贴片机集成到生产线之前，

须执行以下步骤（见第 4.3.17

节，第 240 页）：

– 安装输入传送导轨

见第 4.3.9 节，第 215 页

– 将扩展套件安装在

PCB 输入侧上见第 4.3.10 节，第 217 页

– 安装盒式

PC 装置见第 4.3.11 节，第 221 页

– 安装计算机装置

见第 4.3.12 节，第 226 页
