4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
198
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
→ 使用升降叉，抬高贴片机约 35 cm，以免降低贴片机时，双脚意外受伤。
贴片机有 6 个支脚支撑。

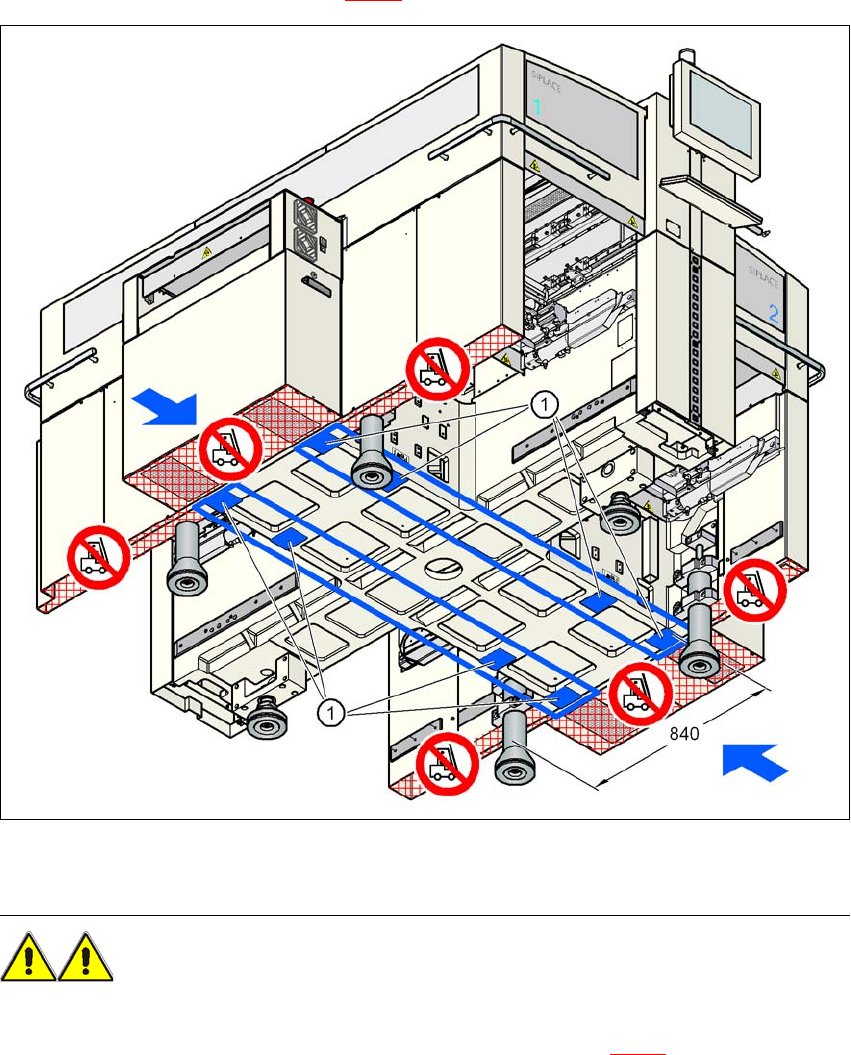

– 4 个贴片机外部支脚 （图 4.3 - 3
中的 1，第 199 页）。
有两种贴片机外部支脚如下： 4
–适用于 PCB 传送导轨高度 830 mm、长度 369 mm 的贴片机外部支脚，
部件号 03041008-01 （图 4.3 - 2
中的 1）
–适用于 PCB 传送导轨高度 900、 930 和 950 mm、长度 439 mm，部件号 03000890-02
（图 4.3 - 2
中的 2）。
– 2 个贴片机中部支脚 （图 4.3 - 3
中的 2，第 199 页），带 2 个用于调整高度 （如有必要）的
隔室 （图 4.3 - 3
中的 3 和 4，第 199 页）。
4
图

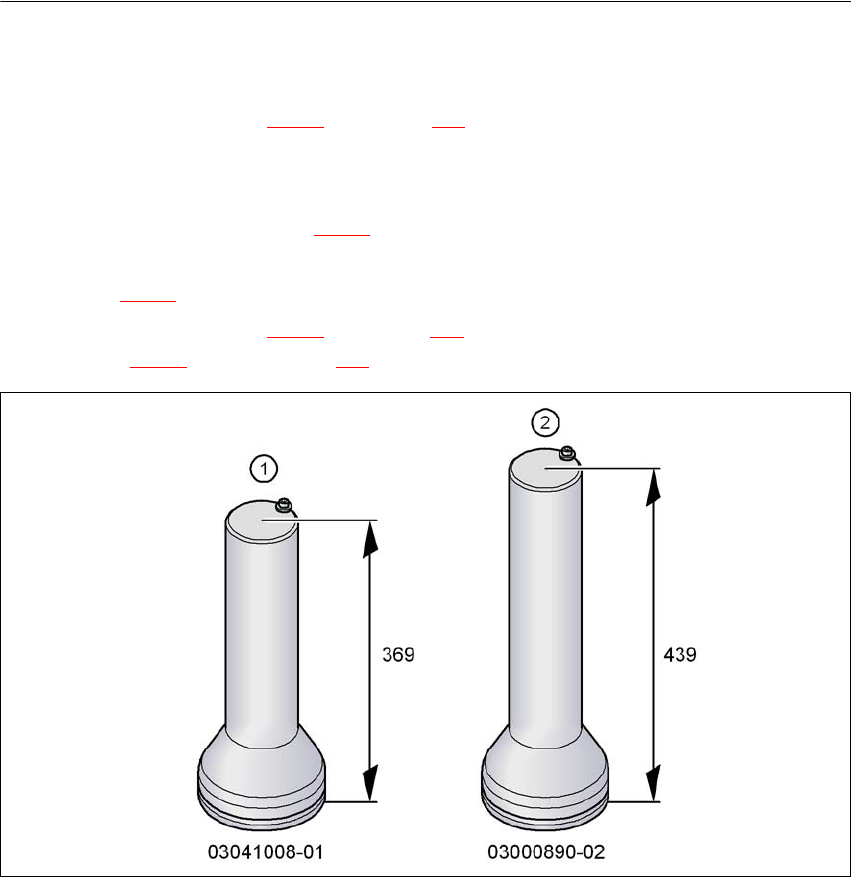

4.3 - 2
贴片机外部支脚
-
两种类型 （尺寸以毫米为单位）
