用户手册 SIPLACE D3 1 前言 源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明 17 1 有关性能数据，见第 3.1 节，第 97 页。 供料组件有 4 个料位。每台贴片机 最多可以装载四台料车。矩阵式料盘 交换器可装载到料位 2 和 4 代替料位 2 中的料车或者华夫盘交换器。 贴片头从料车上的固定供料器组 件或矩阵式料盘交换器的料盘中取 出元件，并贴装在同样静止的 PCB 上。贴片机有两个贴片…
1 前言 SIPLACE D3 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
16
1.1 贴片机说明
1.1.1 SIPLACE D3 贴片机
SIPLACE D3 贴片系统拥有较高的配置灵活性、极佳的贴片速率和最大的精确性。该贴片机可以
高贴片速率贴装从 0201 到 25 x 10 mm² 的 SMD 元件。
贴片方法分两种：
– 收集贴片方法，使用收集贴片头，处理的元件为 0201 到精细间距
– 拾取贴片方法，使用 SIPLACE 双贴片头，处理的元件为精细间距和 OSC。
贴片机基于扭矩刚性、减振铸钢机架。这样一来可以将摇摆和振动的噪音降到最小程度，保证了
员工出色的生产效率，并减少了环境污染。
贴片机有三个悬臂。每个悬臂有一个贴片头。这些贴片头都可以快速、准确地定位，彼此之间沿
着 X 轴和 Y 轴方向相互独立移动。
根据贴片作业，可以对 6 段位器或 12 段位器收集贴片头或双贴片头进行设置。这样以来，就可以
进行下列配置：
1
1
图
1.1 - 1
贴片头模块化
- SIPLACE D3
贴片区 2
TH
C&P12
G1
G3
G4
C&P12/C&P6/TH
C&P12/C&P6/TH
C&P6
贴片区 1
C&P12/C&P6/TH
用户手册 SIPLACE D3 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
17
1
有关性能数据，见第 3.1 节，第 97 页。
供料组件有 4 个料位。每台贴片机最多可以装载四台料车。矩阵式料盘交换器可装载到料位 2 和
4 代替料位 2 中的料车或者华夫盘交换器。
贴片头从料车上的固定供料器组件或矩阵式料盘交换器的料盘中取出元件，并贴装在同样静止的
PCB 上。贴片机有两个贴片区。
– 在单传送导轨上，可同时贴装 1 或 2 个 PCB。
– 在双传送导轨上，可同时贴装最多 4 个 PCB。
1.1.2 选择贴片头配置
如果您订购 SIPLACE D 系列贴片系统，您可以自己选择所需的理想贴片头配置。我们将根据您
的订单，配置、提供贴片机。
要自行更换贴片头，还可以使用重新配置套件，它包括了必需的装配部件、电缆等，当然还有贴
片头。更换贴片头前，您应先调整贴片机和 SIPLACE Pro 软件，并重新校准整个系统。
贴片头模块化 （只需更换贴片头，即可根据生产要求，调整贴片机）使您可以很轻松地根据生产
需求调整贴片机，而无需重新购置贴片机。
贴片区 1 贴片区 2
悬臂 1 悬臂 4 悬臂 3
贴片头
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P12 TH TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
C&P6 TH TH
TH TH TH
1 前言 SIPLACE D3 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
18
1.1.3 SIPLACE 原理
" 静止元件供应 " 和 " 静止 PCB" 原理最适用于所有的 SIPLACE 贴片机，具有许多重要优点：
– 装满元件或接合料带时无需停机。
– 使用静止元件供料器，即使拾取最小的元件 （如 0201）也非常可靠。
–由于 PCB 在贴片过程中不运动，因此元件不会滑落。
– 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
灵活性、低成本和安装的可靠性确保 SIPLACE D3 贴片机具有高生产率。最小程度的停机提高了
利用率和生产率。
1

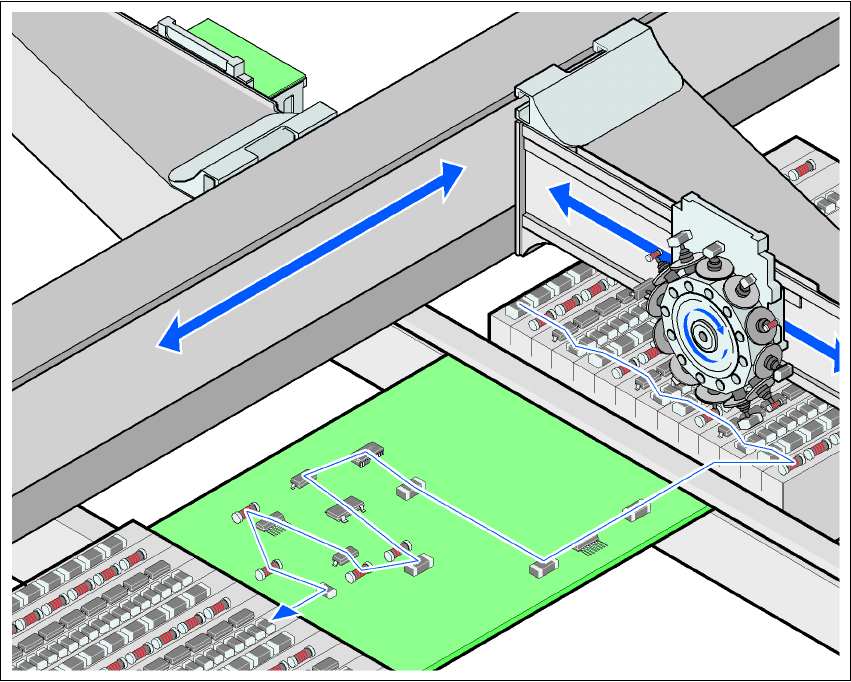

图
1.1 - 2
使用收集贴片头贴片原理
