功能 2
如果保护罩之一向上旋转，或者 PCB 传送导轨上的盖板之一升起，悬臂轴的主电源将立即断开。
悬臂轴将停止移动，而屏幕上将出现 "Close cover （关闭保护罩） " 的信息。
→ 关闭保护罩并按下任一 Start （启动）按钮 （图 2.6 - 2
中的 1），以继续贴片。
2
图
2.6 - 2

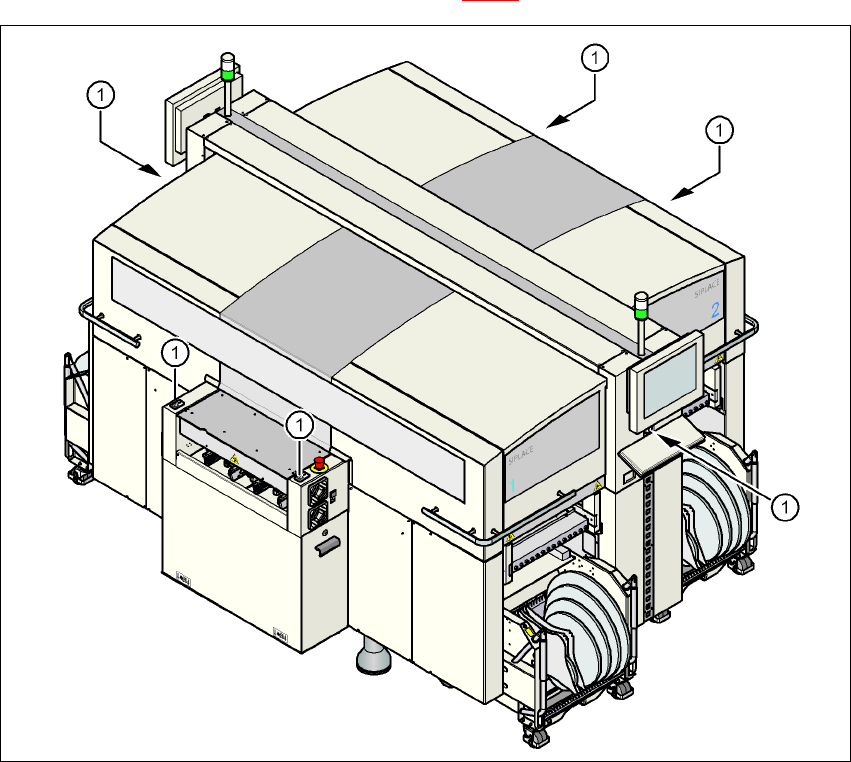

贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
用户手册 SIPLACE D3 2 安全操作
来自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
69
2.6.2 贴片机上的开关和按钮
2.6.2.1 贴片机上开关和按钮的位置
2
图
2.6 - 3
开关和按钮的位置
- PCB
输出侧视图
(1) 主电源开关
(2) 电源侧操作面板上的 Stop （停止）按钮 （黑色）
(3) 电源侧操作面板上的 Start （启动）按钮 （白色）
(4) 电源侧操作面板上的元件计数器
(5) 输出板边上的 EMERGENCY-STOP （急停）按钮
(6) 输出板边上的 Start （启动）按钮 （白色）
(7) 输出板边上的 Stop （停止）按钮 （黑色）
(8) 料车装卸按钮 （黑色），位置 2
(9) 料车装卸按钮 （黑色），位置 3
(T) PCB 传送方向
2 安全操作 SIPLACE D3 用户手册
2.6 安全设备 来自软件版本 SR.605.xx 07/2008 英文版
70
2

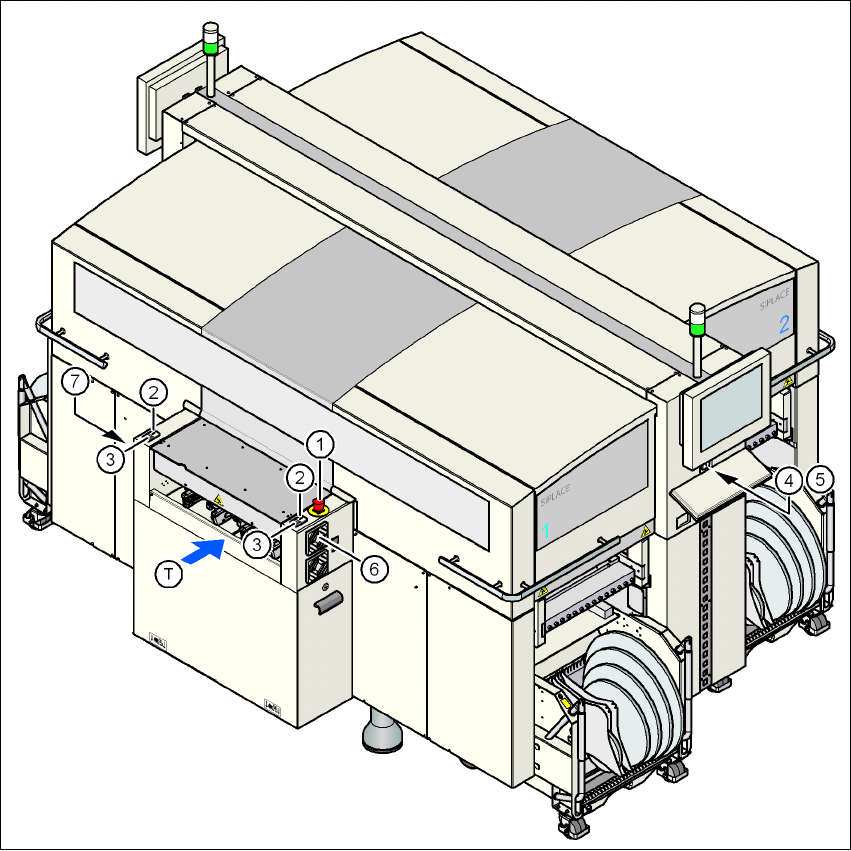

图
2.6 - 4
开关和按钮的位置
- PCB
输入侧视图
(1) 输入板边上的 EMERGENCY STOP （急停）按钮
(2) 输入板边上的 Start （启动）按钮 （白色）
(3) 输入板边上的 Stop （停止）按钮 （黑色）
(4) 压缩空气装置侧操作面板上的 Start （启动）按钮 （白色）
(5) 压缩空气装置侧操作面板上的 Stop （停止）按钮 （黑色）
(6) 料车装卸按钮 （黑色），位置 1
(7) 料车装卸按钮 （黑色），位置 4
(T) PCB 传送方向
