4.3.6 安装输出传送导轨
4.3.6.1 工具
– 六角钥匙， DIN 911，套
– 十字螺钉刀，尺寸 1
4.3.6.2 组件
4
图
4.3 - 7

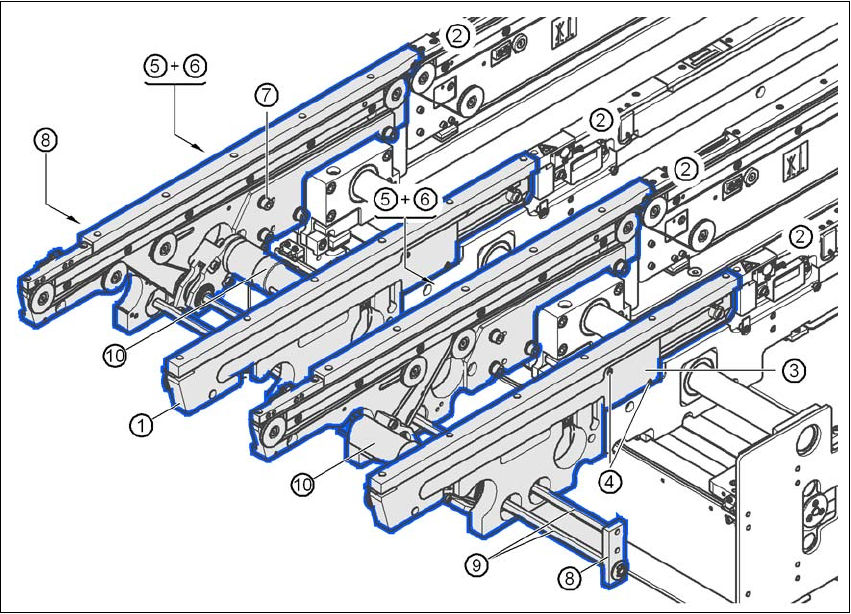

输出传送导轨
-
双传送导轨
(1) 轨道，输出传送导轨
(2) 轨道，处理传送导轨 2
(3) 电缆盖 20 x 200
(4) 每个电缆盖需要 2 个埋头螺钉， ISO 7046， M3x6
(5) 电缆盖 20 x 310
(6) 每个电缆盖需要 1 个凹槽帽螺钉 DIN 912， M3x5
(7) 每个轨道需要 4 个凹槽帽螺钉 DIN 912， M6x16 和垫圈
(8) 六角轴导板
(9) 六角轴 （单传送导轨：1，双传送导轨：2）
(10) 驱动装置
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
206
→ 卸下轨道 （图 4.3 - 7
中的 1，第 205 页）上的电缆盖 （图 4.3 - 7 中的 3 和 5，第 205 页）。
→ 小心地将轨道 （图 4.3 - 7
中的 1，第 205 页）靠在处理传送导轨上的轨道 （图 4.3 - 7 中的
2，第 205
页）上。
注意 4
不要切断任何光障传感器或驱动马达电缆。
→ 固定每个面板时，使用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.3 - 7
中的 7，第 205
页）。
→ 将电源电缆连接到光障传感器和驱动马达电缆。
→ 将电缆盖固定在位 （图 4.3 - 7
中的 3 和 5，第 205 页）。
→ 将六角轴 （图 4.3 - 7
中的 9，第 205 页）导入驱动装置 （图 4.3 - 7 中的 10，第 205 页）。
→ 确保六角轴导板 （图 4.3 - 7
中的 8，第 205 页）始终指向驱动装置 （图 4.3 - 7 中的 10，第
205
页）所安装到的传送导轨侧壁。
4.3.7 将扩展套件安装在 PCB 输出侧上
4.3.7.1 工具
– 六角钥匙， DIN 911，套
– 贴片机钥匙
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
207
4.3.7.2 组件
4
图
4.3 - 8
将扩展套件安装在
PCB
输出侧上
(1) 扩展套件
(2) 门
(3) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(4) 接地点
(5) 传送导轨盖
(6) 侧操作面板，已拆除
(7) 抽屉装置轨道
(8) 轴单元，悬臂 3
