6 贴片机扩展部件 SIPLAC E D3 用户手册 6.18 真空泵 源自软件版本 SR.605.xx 07/2008 英文版 340 6.18 真空泵 部件号 001 1979 4-xx 真空泵， HF/X/D3, 220 V 部件号 001 1979 5-xx 真空泵， HF/X/D3, 1 10 V 部件号 001 1979 2-xx 真空泵操作转换套件 每个收集贴片头都有一个单独的真 空发生器，用于提供保持和贴片电路 所需的真…
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.17 共面性激光组件
339
6
图
6.17 - 4
共面性激光组件
(1) 激光传感器
(2) 探测器
(3) 激光发射器
(4) 装配托架
(5) 控制器
(6) LED 显示屏与控制器连接
6 贴片机扩展部件 SIPLACE D3 用户手册
6.18 真空泵 源自软件版本 SR.605.xx 07/2008 英文版
340
6.18 真空泵
部件号 00119794-xx 真空泵， HF/X/D3, 220 V
部件号 00119795-xx 真空泵， HF/X/D3, 110 V
部件号 00119792-xx 真空泵操作转换套件
每个收集贴片头都有一个单独的真空发生器，用于提供保持和贴片电路所需的真空。真空发生器
按文氏管原理工作。
比如，贴片机的压缩空气消耗量约为 550 Nl/min，也就是说压缩空气供给须相应调整。如果当地
所有者没有足够的压缩空气容量，则相关的投资成本会很高。因此，我们提供了真空泵，可提供
必要的真空。
使用真空泵的其它优势：
– 消耗量大约为贴片机压缩空气消耗量的一半。
– 减少输入压力。
– 贴片机更易于集成到现有生产线上。
– 根据能源成本，降低了持续运行成本。
真空泵是免维修，而且无须用油。它们有足够的容量，提供收集贴片头保持电路。
请注意 6
通常只有 12 段位器和 6 段位器收集贴片头带有真空泵。
无
真空泵时压缩
空气的消耗量
带
真空泵时压缩
空气的消耗量
a
带 4 个料带切割器的压缩空气消耗
量及贴片头配置
C&P / C&P / TH 550 Nl/min 300 Nl/min
a) 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.19 SIPLACE 生产率提升系统
341
6.19 SIPLACE 生产率提升系统
6.19.1 并行贴片原理
贴片生产线通常串行排列，其中的各台贴片机为串行连接。当 PCB 从一台贴片机传送到另一台
贴片机时，贴片程序将按顺序处理。这意味着， PCB 贴片是在各台贴片机中逐次进行。
6

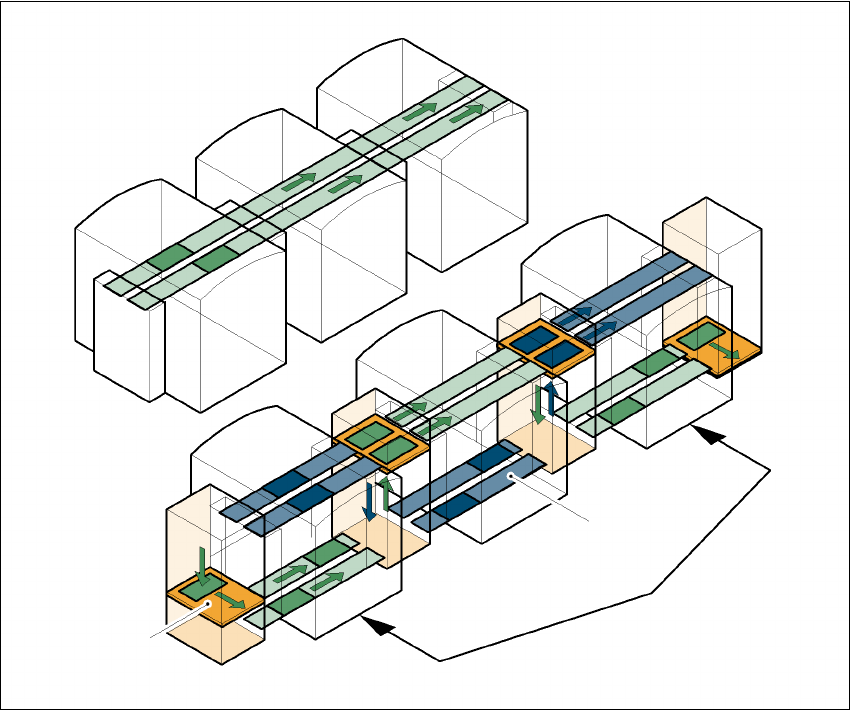

图
6.19 - 1
串行和并行生产线的比较
当贴片机并行连接时，在单独贴片机上贴装的元件组合起来。几台贴片机按照相同的贴片程序工
作。它们在一台贴片机上贴装所有的元件，而如果是串行连接，则贴片程序将在几台贴片机之间
逐次运行。如果一台贴片机已装满 PCB，则 PCB 被移动到下一台贴片机上，按照相同的贴装程
序贴装。带有要贴装的相同元件的贴片机组称为组或作业程序组。
串行生产线
并行生产线
地面传送带
组 （作业程序组）
水平 / 垂直升降
