用户手册 SIPLACE D3 4 安装和试运行 源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 207 4.3.7.2 组件 4 图 4.3 - 8 将扩展套件安装在 PCB 输出侧上 (1) 扩展套件 (2) 门 (3) 凹槽帽螺钉 DIN 912 ， M6x16 和垫圈 (4) 接地点 (5) 传送导轨盖 (6) 侧操作面板，已拆除 (7) 抽屉装置轨道 (8) 轴单元，悬臂 3
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
206
→ 卸下轨道 （图 4.3 - 7
中的 1，第 205 页）上的电缆盖 （图 4.3 - 7 中的 3 和 5，第 205 页）。
→ 小心地将轨道 （图 4.3 - 7
中的 1，第 205 页）靠在处理传送导轨上的轨道 （图 4.3 - 7 中的
2，第 205
页）上。
注意 4
不要切断任何光障传感器或驱动马达电缆。
→ 固定每个面板时，使用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.3 - 7
中的 7，第 205
页）。
→ 将电源电缆连接到光障传感器和驱动马达电缆。
→ 将电缆盖固定在位 （图 4.3 - 7
中的 3 和 5，第 205 页）。
→ 将六角轴 （图 4.3 - 7
中的 9，第 205 页）导入驱动装置 （图 4.3 - 7 中的 10，第 205 页）。
→ 确保六角轴导板 （图 4.3 - 7
中的 8，第 205 页）始终指向驱动装置 （图 4.3 - 7 中的 10，第
205
页）所安装到的传送导轨侧壁。
4.3.7 将扩展套件安装在 PCB 输出侧上
4.3.7.1 工具
– 六角钥匙， DIN 911，套
– 贴片机钥匙
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
207
4.3.7.2 组件
4

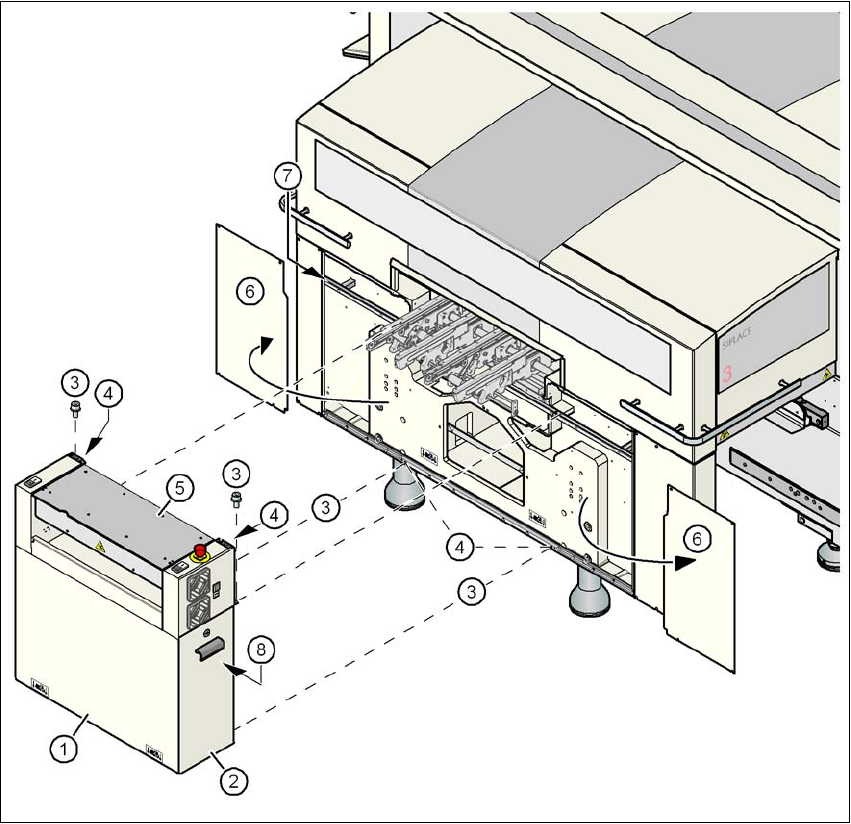

图
4.3 - 8
将扩展套件安装在
PCB
输出侧上
(1) 扩展套件
(2) 门
(3) 凹槽帽螺钉 DIN 912， M6x16 和垫圈
(4) 接地点
(5) 传送导轨盖
(6) 侧操作面板，已拆除
(7) 抽屉装置轨道
(8) 轴单元，悬臂 3
4 安装和试运行 SIPLACE D3 用户手册
4.3 安装贴片机 源自软件版本 SR.605.xx 07/2008 英文版
208
→ 拧松两个水平张紧轮 （图 4.3 - 8
中的 6，第 207 页）。
注意 4
切勿直接拧下三个底部螺钉。仅仅拧松三个底部螺钉使侧板不掉下来就可以了。
→ 将接地电缆从侧板拆下。
→ 拆下扩展套件 (1) 的两个门 （图 4.3 - 8
中的 2，第 207 页）。
请注意： 4
为避免受伤，我们建议再安排一个人帮助安装扩展套件。
→ 将轴单元 （图 4.3 - 8
中的 8，第 207 页）放置在贴片机一侧，以便保留足够空间安装扩展套
件（图 4.3 - 8
中的 1，第 207 页）。
→ 确保连接轴单元的电缆不过于紧绷。
→ 将扩展套件 （图 4.3 - 8
中的 1，第 207 页）沿着贴片机机架抬起，然后放下，放置的位置应
使两个装配托架位于在装配杆 （图 4.3 - 8
中的 7，第 207 页）上。
注意 4
确保扩展套件不与 PCB 传送导轨的六角轴发生碰撞，以免六角轴弯曲。
→用 4 个凹槽帽螺钉 M6x16 和相关的垫圈 （图 4.3 - 8
中的 3，第 207 页）固定扩展套件。
4.3.7.3 安装六角轴导板
→ 在单传送导轨上，安装一个六角轴导板 （图 4.3 - 7 中的 8，第 205 页）到扩展套件上。固定
时，须使用 2 个凹槽帽螺钉 M6x16 和垫圈。
→ 在双传送导轨上，将两个六角轴导板 （图 4.3 - 7
中的 8，第 205 页）固定到扩展套件上。固
定时，须使用 2 个凹槽帽螺钉 M6x16 和垫圈。
