用户手册 SIPLACE D3 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.2 矩阵式料盘交换器 307 6.2.5 带有矩阵式料盘交换器的贴片机尺寸 6 6 6 6 图 6.2 - 3 带有矩阵式料盘交换器的贴片机 尺寸，用毫米表示 请注意 6 矩阵式料盘交换器可装载到料车 的位置 2 和位置 4 。
6 贴片机扩展部件 SIPLACE D3 用户手册
6.2 矩阵式料盘交换器 源自软件版本 SR.605.xx 07/2008 英文版
306
6.2.4.2 控制部件
6

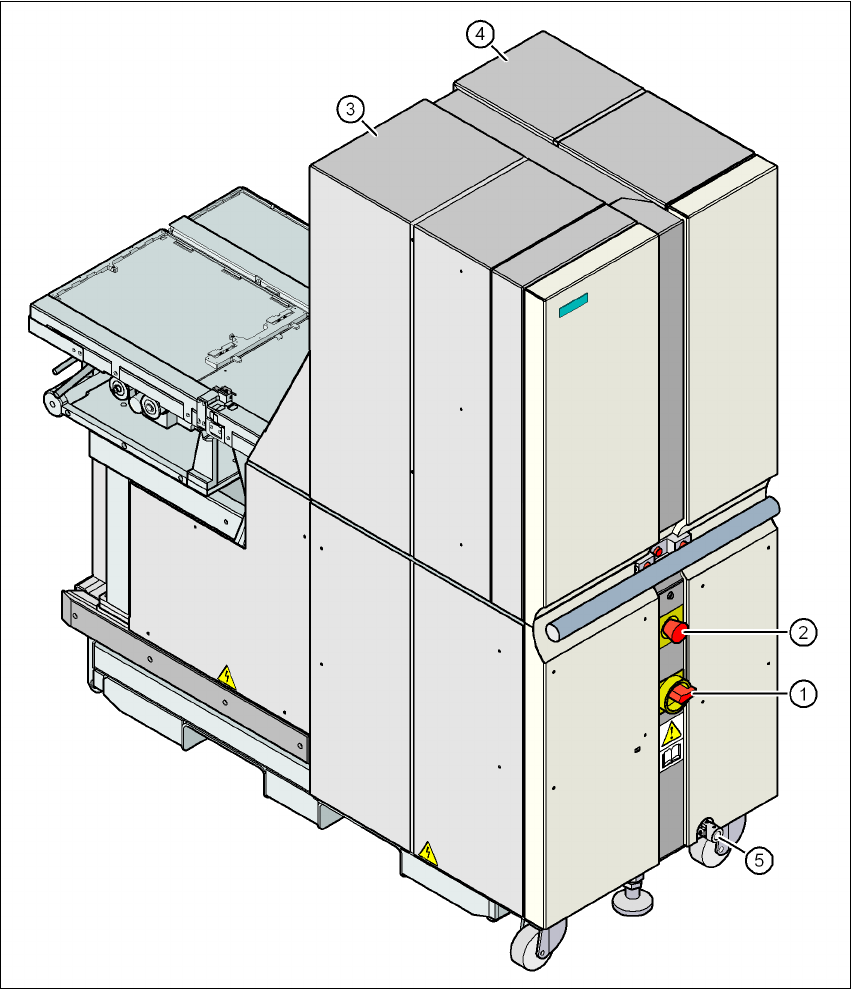

图
6.2 - 2
矩阵式料盘交换器，后视图
(1) 主电源开关
(2) EMERGENCY STOP （急停）按钮
(3) 料盘供给 1，容纳多达 30 个华夫盘托盘 （最多 60 个 JEDEC 料盘）
(4) 料盘供给 2，容纳多达 40 个华夫盘托盘 （最多 40 个 JEDEC 料盘）
(5) 用于调整矩阵式料盘交换器高度的曲柄连接点
用户手册 SIPLACE D3 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.2 矩阵式料盘交换器
307
6.2.5 带有矩阵式料盘交换器的贴片机尺寸
6
6
6
6

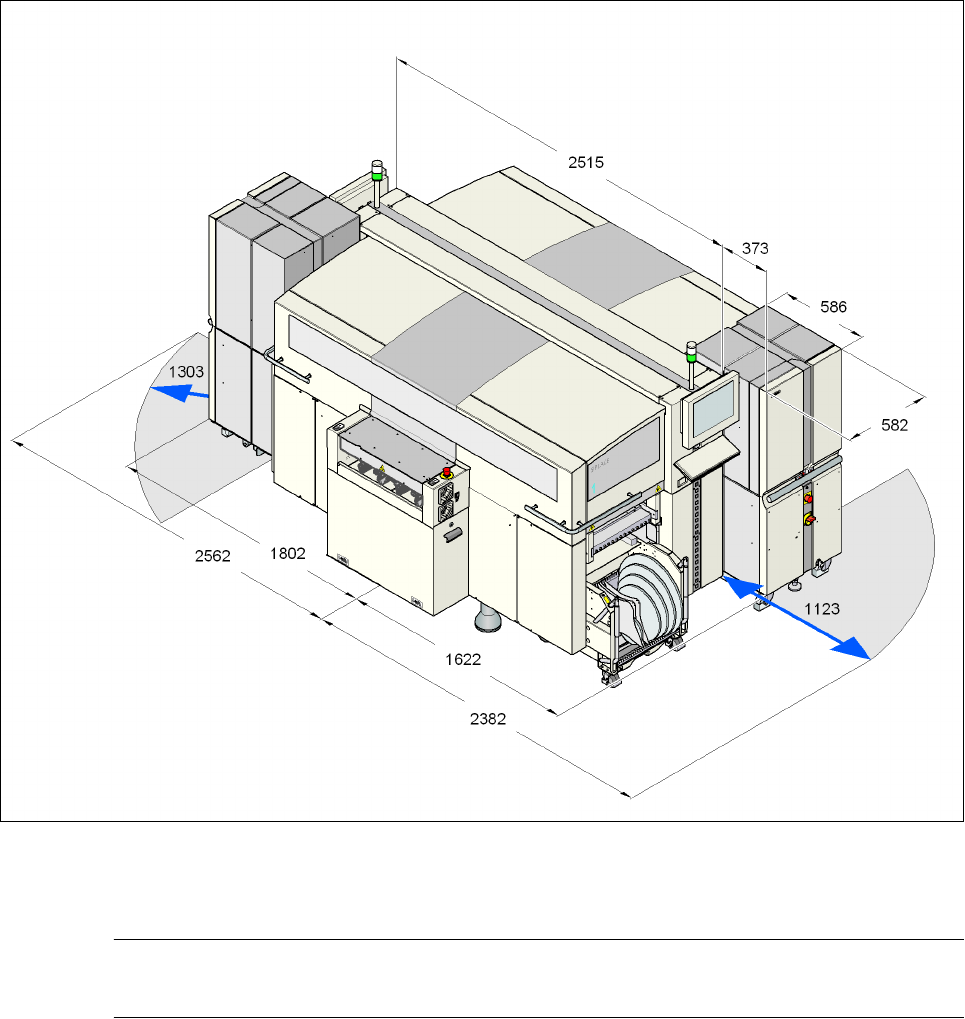

图
6.2 - 3
带有矩阵式料盘交换器的贴片机尺寸，用毫米表示
请注意 6
矩阵式料盘交换器可装载到料车的位置 2 和位置 4。
6 贴片机扩展部件 SIPLACE D3 用户手册
6.3 华夫盘交换器 源自软件版本 SR.605.xx 07/2008 英文版
308
6.3 华夫盘交换器
部件号 00119825-xx SIPLACE D 系列上的 WPC4
6.3.1 安全说明
警告 6
→ 贴片机运行时，不要将手伸到华夫盘交换器和贴片机机座的间隙中。
→ 华夫盘交换器控制电缆只能与连接插座连接，或者在华夫盘交换器装入贴片机中时从连接插座
断开。
→ 除非华夫盘交换器装入了贴片机中，否则电源电缆不得插入外部电源，或从外部电源断开。
→ 除非华夫盘交换器装入了贴片机中，否则不得运行。
6.3.2 说明
华夫盘交换器将在华夫盘上提供元件，避免了在华夫盘存放和自动更换期间不必要的时间消耗。
可编程、随机存取多达 28 个华夫盘的功能还可以增加可使用的元件的数量。
华夫盘交换器有一个集成底盘，因而很容易移至其他位置。它拥有一个适用于贴片机运行的 PCB
传送导轨高度，但是可以进行调整，以适用于 830、 900、 930 和 950 mm PCB 传送导轨高度，
进行一些简单的操作。元件料台上有 30 mm 宽 S 供料器组件的 4.5 个料位可用。双贴片头及 6
段位器和 12 段位器收集贴片头都可以从华夫盘中拾取元件。
