3 贴片机的技术数据 SIPLACE D3 用户手册 3.7 PCB 传送导轨系统 源自软件版本 SR.605.xx 07/2008 英文版 128 功能 3 传送轨道 1 和 2 上的 PCB 同步移至传送导轨上 （即传送导轨 同步控制， 但彼此独立） 。 要在传送 轨道 1 和 2 上贴装的元件必须通过两个子面 板放置到面板上。 （见 SIPLACE Pro 用户手册） 。 如果贴片程序开始时，只有一条传 送轨道 （或中央传送导轨）…
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.7 PCB 传送导轨系统
127
功能 3
在整个贴片过程中，一旦贴片机接收到作业数据 （面板，配置），送料带上的 PCB 就被持续传送
到可用的处理带上 （处理带须是空的）。当 PCB 移动到处理带上后，贴片程序就开始。 PCB 是
依次进行处理的。
如果贴片程序被中断，传送导轨接口将被禁用，正在处理带上进行的 PCB 的处理将完成。
两条传送轨道的传送导轨接口同时被禁用或启动。
3
图
3.7 - 4

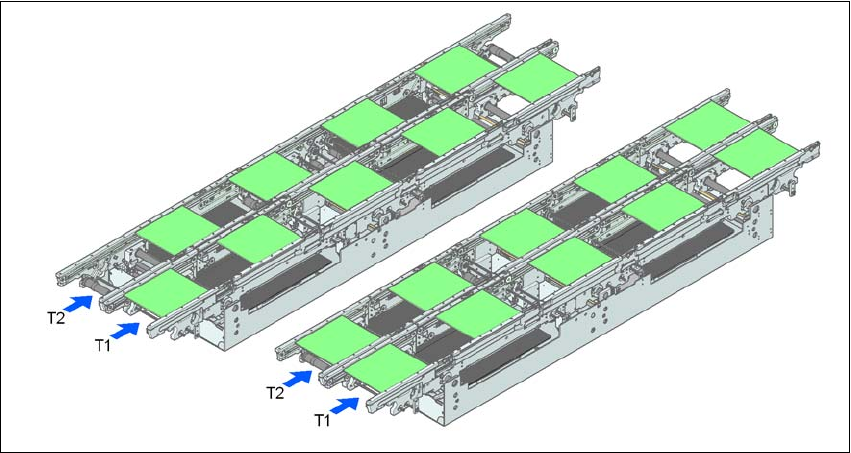

传送模式
3.7.3.7 同步传送模式
说明 3
在同步模式中，两个尺寸相同的 PCB 被一起移至贴片位置。它们必须在共用面板上处理。
采用这一模式， PCB 的顶部和底部可以在单个生产线上处理，传送 PCB 的时间也会缩短，这是
因为两个 PCB 始终在同时传送。此外，这种模式还能够确保更好地利用吸嘴配置。
同步传送模式异步传送模式
3 贴片机的技术数据 SIPLACE D3 用户手册
3.7 PCB 传送导轨系统 源自软件版本 SR.605.xx 07/2008 英文版
128
功能 3
传送轨道 1 和 2 上的 PCB 同步移至传送导轨上（即传送导轨同步控制，但彼此独立）。要在传送
轨道 1 和 2 上贴装的元件必须通过两个子面板放置到面板上。（见 SIPLACE Pro 用户手册）。
如果贴片程序开始时，只有一条传送轨道 （或中央传送导轨）已满，则该轨道上的子面板将被识
别为 " 不适用于贴片 "。
限制 3
如在同步模式中操作双传送导轨，"PCB 生产线向下密传 " 选项被取消激活。在此模式中，不能执
行 PCB 条形码操作。 "Global bad fiducial （整个坏基准点） " 选项不能使用。
3.7.4 控制和宽度调整
3.7.4.1 用 Single Functions （单项功能）菜单控制
联机帮助包括有关控制双传送导轨和 Single Functions （单项功能）菜单的信息。
3.7.4.2 宽度自动调整
当接到命令时，传送导轨依次被设置成所需的宽度。它们的宽度可不同。
有关更改传送导轨宽度的详情，参见联机帮助。
3.7.5 技术数据
3.7.5.1 PCB 单传送导轨的基数数据
3
固定传送导轨侧 右侧或左侧
PCB 格式
标准 （长 x 宽）
宽印制电路板配置
长印制电路板选项
a
长印制电路板选项
宽印制电路板配置
50 x 50 mm² 至 450 x 460 mm²
b
50 x 50 mm² 至 450 x 508 mm²
b
50 x 80 mm² 至 610 x 460 mm²
b
50 x 80 mm² 至 610 x 508 mm²
b
PCB 厚度
标准 0.3 mm 至 4.5 mm ± 0.2 mm
（可按要求，增加 PCB 的厚度）
PCB 曲度 见第 3.7.7
节，第 131 页
PCB 重量 最大 3 kg
PCB 下侧间隙
标准
选项
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
PCB 的工艺边
3 mm
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.7 PCB 传送导轨系统
129
3.7.5.2 弹性 PCB 双传送导轨的技术数据
3
PCB 更换时间
< 2.5 s
PCB 定位准确性
± 0.5 mm
PCB 传送导轨高度
830mm ± 15mm （标准）
900mm ± 15mm （可选）
930mm ± 15mm （可选）
950mm ± 15mm （SMEMA: 可选）
接口类型
SMEMA / Siemens
坏的基准点检测 可以
宽度自动调整 可以
a) 见长印制电路板选项，第 6.11 节，第 327 页
b) 对于 PCB 宽度 > 450 mm，确保外围组件也要能够处理这些宽度。
固定传送导轨侧 右侧或左侧
PCB 格式
标准 （长 x 宽）
宽印制电路板配置
长印制电路板选项
a
长印制电路板选项
宽印制电路板配置
双传送导轨
单传送导轨模式
标准 （长 x 宽）
宽印制电路板配置
长印制电路板选项
长印制电路板选项
宽印制电路板配置
50 x 50 mm² 至 450 x 216 mm²
50 x 50 mm² 至 450 x 250 mm²
50 x 80 mm² 至 610 x 216 mm²
50 x 80 mm² 至 610 x 250 mm²
50 x 50 mm² 至 450 x 380 mm²
50 x 50 mm² 至 450 x 450 mm²
50 x 80 mm² 至 610 x 380 mm²
50 x 80 mm² 至 610 x 450 mm²
PCB 厚度
标准
0.3 mm 至 4.5 mm ± 0.2 mm
（可按要求，增加 PCB 的厚度）
PCB 曲度
见第 3.7.7
节，第 131 页
PCB 重量
最大 3 kg
PCB 下侧间隙
标准
选项
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
PCB 传送导轨高度
830mm ± 15mm （标准）
900mm ± 15mm （选项）
930mm ± 15mm （选项）
950mm ± 15mm （SMEMA: 选项）
接口类型
SMEMA / Siemens
PCB 的工艺边
3 mm
