3 贴片机的技术数据 SIPLACE D3 用户手册 3.9 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版 160 3.9.9 华夫盘固定器 部件号 001 1643 0-01 大型华夫盘的固定器 (260 x 360 mm²) 部件号 001 1643 2-01 小型华夫盘的固定器 (136 x 360 mm²) 3 3.9.9.1 说明 华夫盘固定器是一种用来固定 JEDEC 托盘 （用来供给元件）的装置。固…
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
159
技术数据 3
3
3
3
Surf 料带供料器组件的参数 3
Surf 料带供料器组件的参数可以在 SIPLACE Pro 计算机中进行修改。
料带宽度
8/12/16 mm
推荐使用的供料器料带和元件
尺寸
8 mm： 1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm： 2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm： 3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
Surf tape 上的 bare die 包装精度 Bare die 尺寸，最大为 2.3 x 2.3 mm²： +/- 100 μm, 6 σ
Bare die 尺寸，大于 2.3 x 2.3 mm²： +/- 200 μm, 6 σ
（相对于料带袋的中央）
bare dies 与料带袋边缘之间应保留的距离
最小 0.4 mm
推杆针 根据 bare die 的尺寸，分单针或三针。
料带材料 米
料带标准 IEC 286-3、 DIN-IEC-286、 EIA 481，和 JIS C 0806
料盘直径 7" 至 15"
供料器组件的占地面积 元件料台上的位置 1
3 贴片机的技术数据 SIPLACE D3 用户手册
3.9 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
160
3.9.9 华夫盘固定器
部件号 00116430-01 大型华夫盘的固定器 (260 x360 mm²)
部件号 00116432-01 小型华夫盘的固定器 (136 x360 mm²)
3

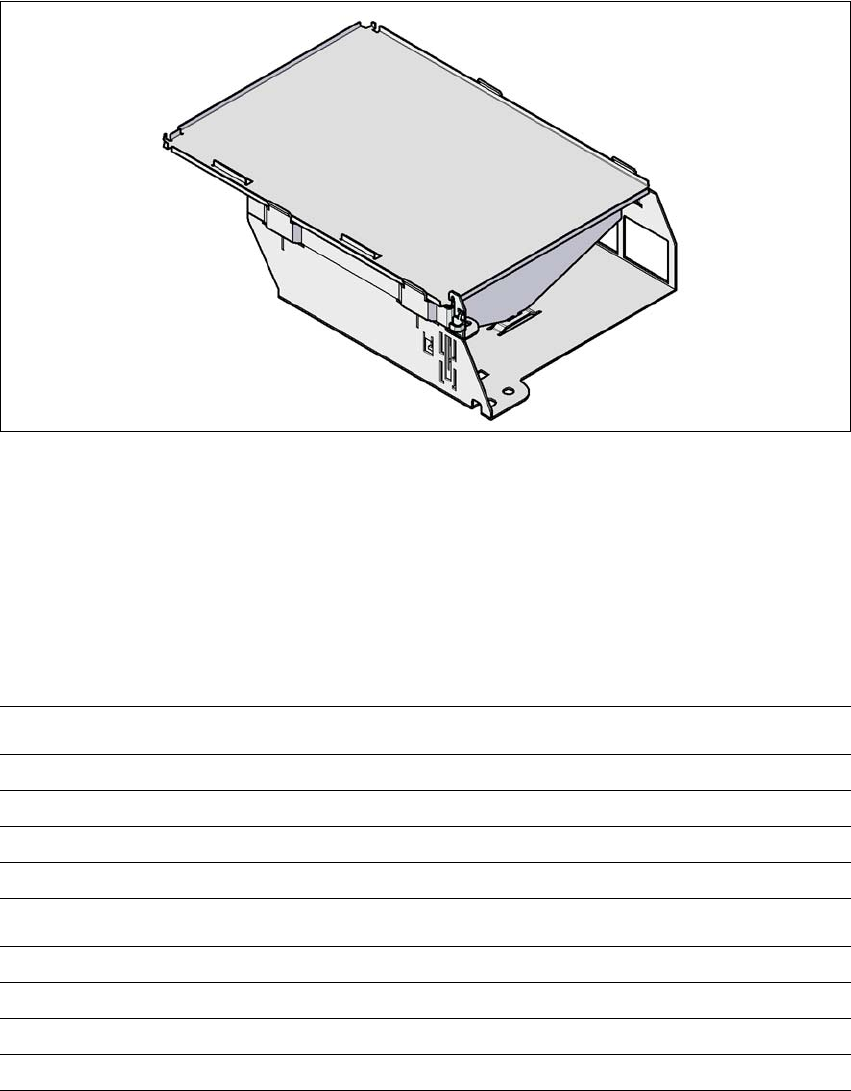

3.9.9.1 说明
华夫盘固定器是一种用来固定 JEDEC 托盘 （用来供给元件）的装置。固定器将放置于类似供料
器组件的元件料台上，而且华夫盘可以手动更换。
如果有一些元件是通过华夫盘放置的，建议用户安装华夫盘固定器。
3.9.9.2 技术数据
3
大型华夫盘的固定器
尺寸 长x宽x高
425 x 264 x 113 mm³
元件料台中填充的料位
9
定位选项 料位 2 和 4
贴片头的范围
TH, C&P6, C&P12
小型华夫盘的固定器
尺寸 长x宽x高
425 x 140 x 113 mm³
元件料台中填充的料位
5
定位选项
料位 2 和 4
贴片头的范围
TH, C&P6, C&P12
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 供料器组件
161

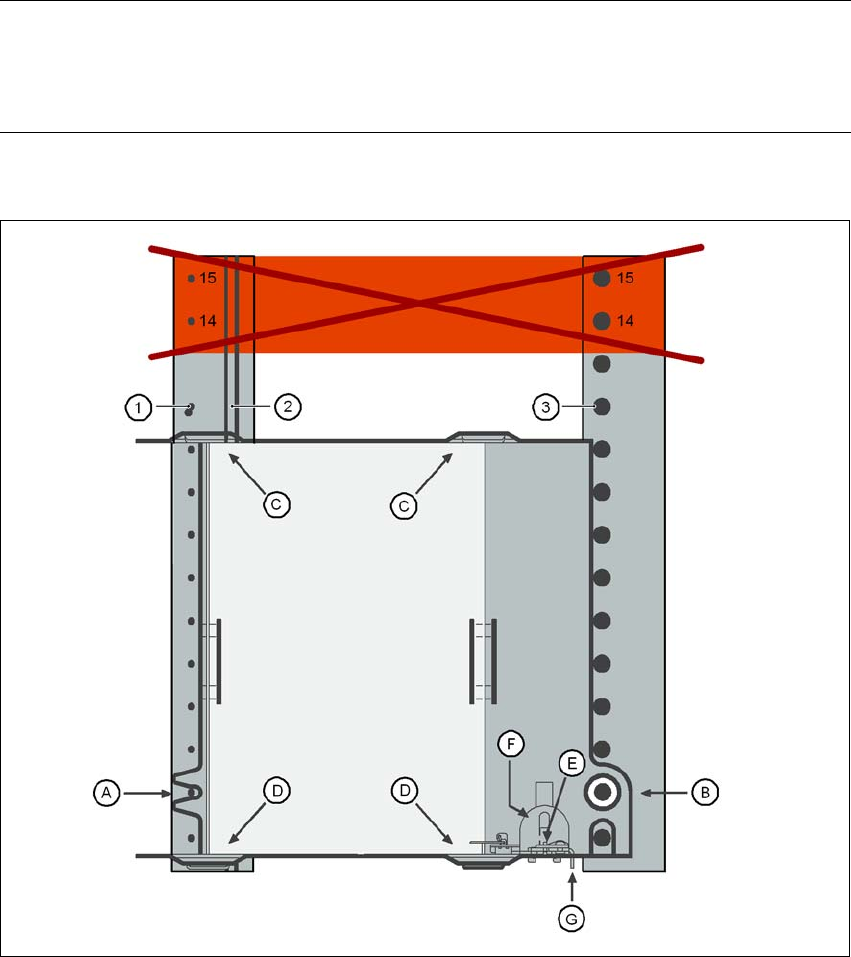

3.9.9.3 组件
3
图
3.9 - 17
安装
(1) 对中销
(2) 磁性导轨
(3) 对中球
(14), (15) 此位置不得填充。
最大华夫盘高度
（含元件）
C&P12
C&P6
TH
12.5 mm
12.5 mm
28.5 mm
