用户手册 SIPLACE D3 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.2 控制部件和显示装置
257
5.2 控制部件和显示装置
5.2.1 位置
5

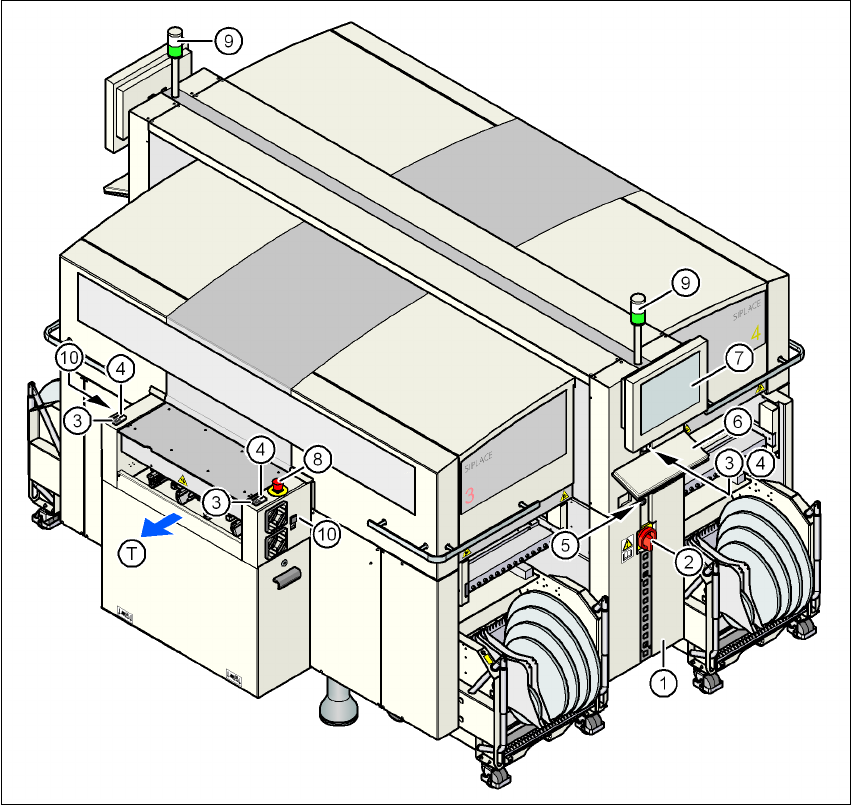

图
5.2 - 1
控制部件和显示装置
(1) 电源侧的操作员面板 (7) LCD 触摸屏
(2) 主电源开关 (8) EMERGENCY STOP （急停）按钮
(3) Stop （停止）按钮 （黑色） (9) 指示灯
(4) Start （启动）按钮 （白色） (10) 料车装卸按钮
(5) 元件计数器
(6) 键盘 (T) PCB 传送方向
5 操作人员的任务 SIPLACE D3 用户手册
5.2 控制部件和显示装置 源自软件版本 SR.605.xx 07/2008 英文版
258
5.2.2 说明
身高 1.40 m 的人可触摸到所有控制部件。
主电源开关 5
主电源开关用于接通、断开贴片机电源。
警告
即使主电源开关关闭，贴片机内的某些部件仍带有潜在的致命电压。 5
Stop （停止）按钮 5
按下此按钮即可停止贴片机的运行。
Start （启动）按钮 5
此按钮用于在贴片机电源接通或故障消除后，启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下时，即被锁定在 ON （开）位置上。此时，悬臂轴、
料车、传送导轨和废料带切割器的电源被断开，而供给贴片头的星形轴的电压减小。旋转按钮，
松开它。
元件计数器 5
元件计数器显示已处理的元件数目。
LCD 触摸屏 5
在贴片机的两侧均有一个带接触敏感型表面 （触摸式屏幕）的平板 LCD 屏幕。
键盘 5
键盘位于显示器的下部
指示灯 5
指示灯的颜色顺序为从白到绿。这些指示灯用于显示贴片机的工作状态和故障。
