3 贴片机的技术数据 SIPLACE D3 用户手册
3.8 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
134
3.8.2 静止照相机 - IC 和 FC 照相机的装配位置
3
图
3.8 - 1
贴片机上的
IC
和
FC
照相机
C&P C&P12 或 C&P6
C&P6/12 6 段位器收集贴片头或 12 段位器收集贴片头
TH 双贴片头
25 FC 照相机， 25 型
33 IC 照相机， 33 型
G1, G3, G4 悬臂 1，悬臂 3，悬臂 4
33 或 25
25 和 33
25 和 33 33 和 25 25 和 33
33 或 25
G3
G3
G4
G4
G1
G1
G4
G3
G1
用户手册 SIPLACE D3 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.8 视像系统
135

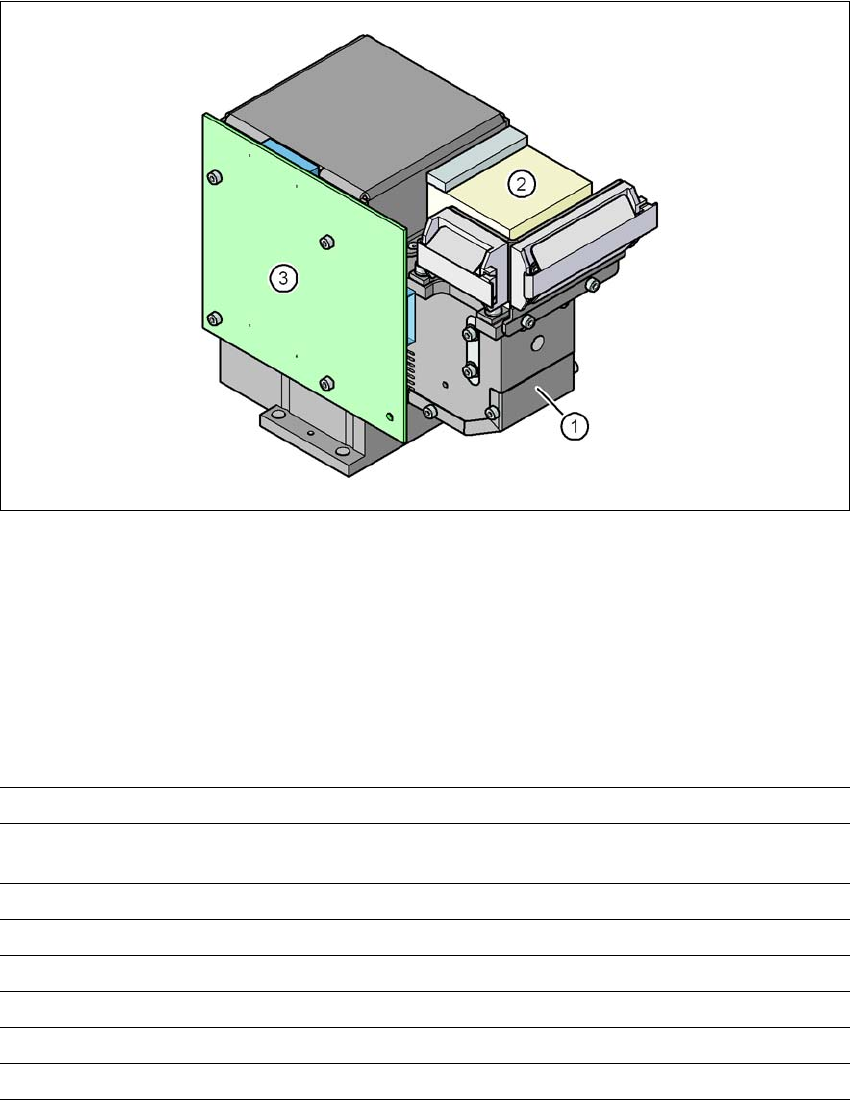

3.8.3 C&P 元件照相机 （28 型， 18 x 18，数字）
3.8.3.1 结构
3
图
3.8 - 2 C&P
元件照相机 （
28
型，
18 x 18
，数字）
3
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.8.3.2 技术数据
3
元件尺寸
0.5 x 0.5 mm² 至 18.7 x 18.7 mm²
元件范围 0402 至 PLCC44 incl. BGA、 mBGA、 flip-chip、 TSOP、
QFP、 SO 至 SO32 和 DRAM
最小管脚间距
0.5 mm
最小管脚宽度
0.2 mm
最小球面间距
0.55 mm
最小球面管脚直径
0.2 mm
视场
24.5 x 24.5 mm²
照明方法 前方照明 （5 级，可按需要编程）
3 贴片机的技术数据 SIPLACE D3 用户手册
3.8 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
136
3.8.4 C&P 元件照相机 （29 型， 27 x 27，数字）
3.8.4.1 结构
3
图
3.8 - 3 C&P
元件照相机 （
29
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.8.4.2 技术数据
3
元件尺寸
0.3 x 0.3 mm² 至 27 x 27 mm²
元件范围
0201 至 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
元件 < 18 x 18 mm² 时为 0.25 mm
元件 ≥ 18 x 18 mm² 时为 0.35 mm
最小球面管脚直径
元件 < 18 x 18 mm² 时为 0.14 mm
元件 ≥ 18 x 18 mm² 时为 0.2 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
