4 安装和试运行 SIPLACE D3 用户手册 4.5 调整废料带导槽 源自软件版本 SR.605.xx 07/2008 英文版 248 → 将螺旋夹紧 销插进所需的 PCB 传 送导轨高度的孔内 （见图 4.4 - 1 ）。 → 将贴片机料 车底座缓缓放低，直至开口销平放在 支撑块上 （图 4.4 - 2 中的 4 ）。 → 从料车底座 拧下环首螺钉。 4 图 4.4 - 2 料车上环首螺栓的位置 (1) 环首螺钉的 M1 2 孔 …
用户手册 SIPLACE D3 4 安装和试运行
源自软件版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车
247
4
图

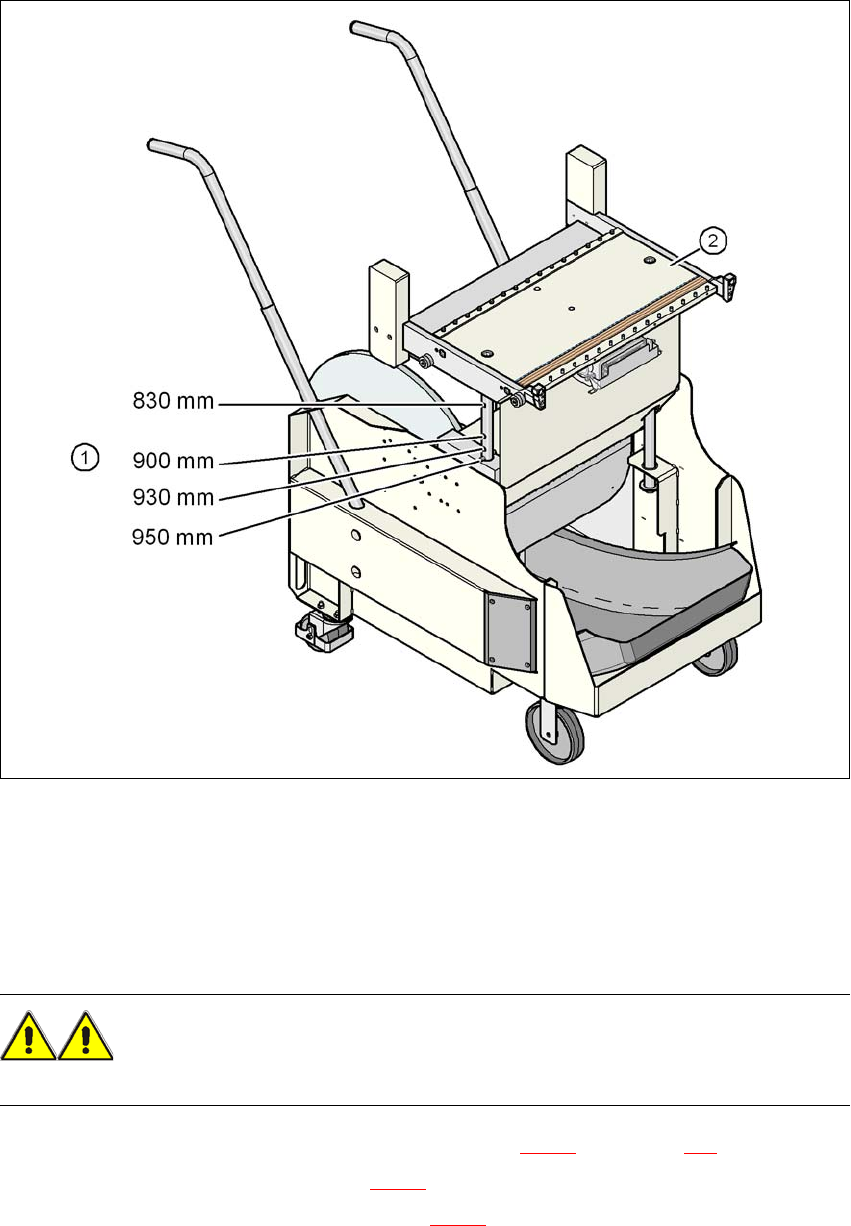

4.4 - 1 PCB
传送导轨高度为
950 mm
的料车
(1) 传送导轨高度为 830 到 950 mm 的导柱内的孔
(2) 料车台
4.4.3 更改料车高度
警告 4
把所有供料器组件从贴片机料车料台底座上拆下。
→ 将环首螺栓拧进贴片机料车料台底座里的 M12 孔（图4.4 - 2
中的 1，第 248 页）。
→ 将升降设备的吊钩插入环首螺栓 （图 4.4 - 2
中的 2）。
→ 稍稍提升贴片机料车底座，露出开口销 （图 4.4 - 2
中的 3）。
→ 用冲锤小心将两侧的开口销敲出。
4 安装和试运行 SIPLACE D3 用户手册
4.5 调整废料带导槽 源自软件版本 SR.605.xx 07/2008 英文版
248
→ 将螺旋夹紧销插进所需的 PCB 传送导轨高度的孔内 （见图 4.4 - 1
）。
→ 将贴片机料车底座缓缓放低，直至开口销平放在支撑块上 （图 4.4 - 2
中的 4）。
→ 从料车底座拧下环首螺钉。
4
图
4.4 - 2

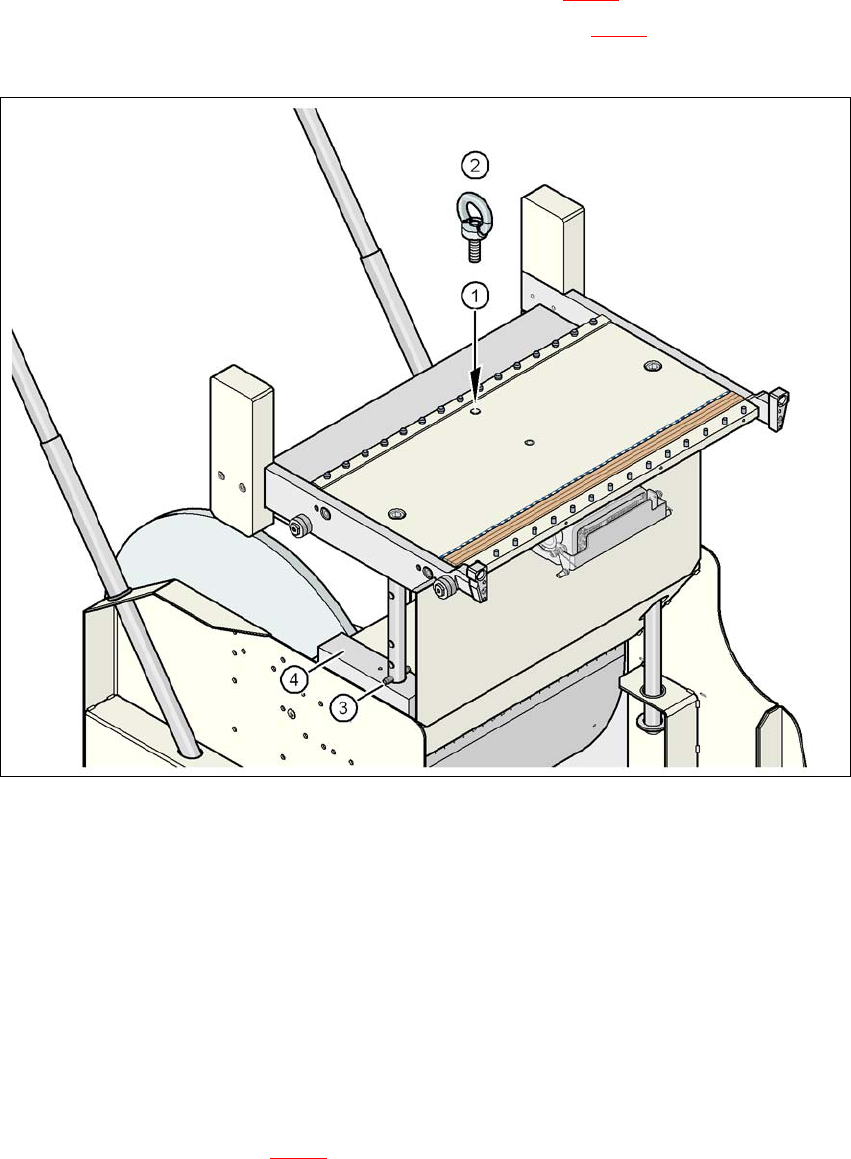

料车上环首螺栓的位置
(1) 环首螺钉的 M12 孔
(2) 环首螺栓， DIN 580 M12-St
(3) 螺旋夹紧销， DIN 7343， 8x40 St， 2 个
(4) 支撑块， 2 个
4.5 调整废料带导槽
如果使用的是供料器组件 （处理带有高 >17 mm 料带袋的元件料带），例如 44 mm S DP 供料器
组件，则必须拆除分隔板 （图 4.5 - 1
中的 3）。
