Einleitung 1.1.7 Klassifizierung der opti schen Systeme Was vor Beginn der Arbeiten zu tun ist... Stationary Camera Typ e 25/33 Stationäre Kamera Typ 25/33 13 Schaltsperre [03121545-xx] ► Alternativ: Anbringen von Warnsc…

Einleitung

Was vor Beginn der Arbeiten zu tun ist... 1.1.7 Klassifizierung der optischen Systeme

12 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33

1.2

1.2 Was vor Beginn der Arbeiten zu tun ist...

Was vor Beginn der Arbeiten zu tun ist...

Aufgabe und Zweck

Bevor Sie an den Automaten Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form

ausführen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und

dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder

möglich ist, dann wird dies explizit beschrieben.

Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsgefahr für

Mitarbeiter ausgeschlossen.

Beschreibung

Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie im Au

tomaten freischalten, regeln oder freisetzen wollen.

► Unterrichten Sie darüber alle betroffenen Mitarbeiter.

► Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Abschaltver

fahren durch:

⇨ Drücken Sie den STOP-Taster.

⇨ Fahren Sie den Stationsrechner herunter.

⇨ Schalten Sie den Automaten am Hauptschalter aus.

► Trennen Sie den Automaten von all seinen Energiequellen:

⇨ Unterbrechen Sie die Druckluftzuführung.

⇨ Unterbrechen Sie die Netzversorgung.

► Verriegeln Sie die Anlagen.

⇨ Bringen Sie überall ein Schloss an, wo dies möglich ist (z. B. am Hauptschalter).

HINWEIS

Zusätzliche Sicherheitsmaßnahmen

Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verriegeln

bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- und Servicearbeiten

gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit sicher zu be

enden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem Sicherheitskom

mittee und der Gesundheitsabteilung spezifiziert werden.

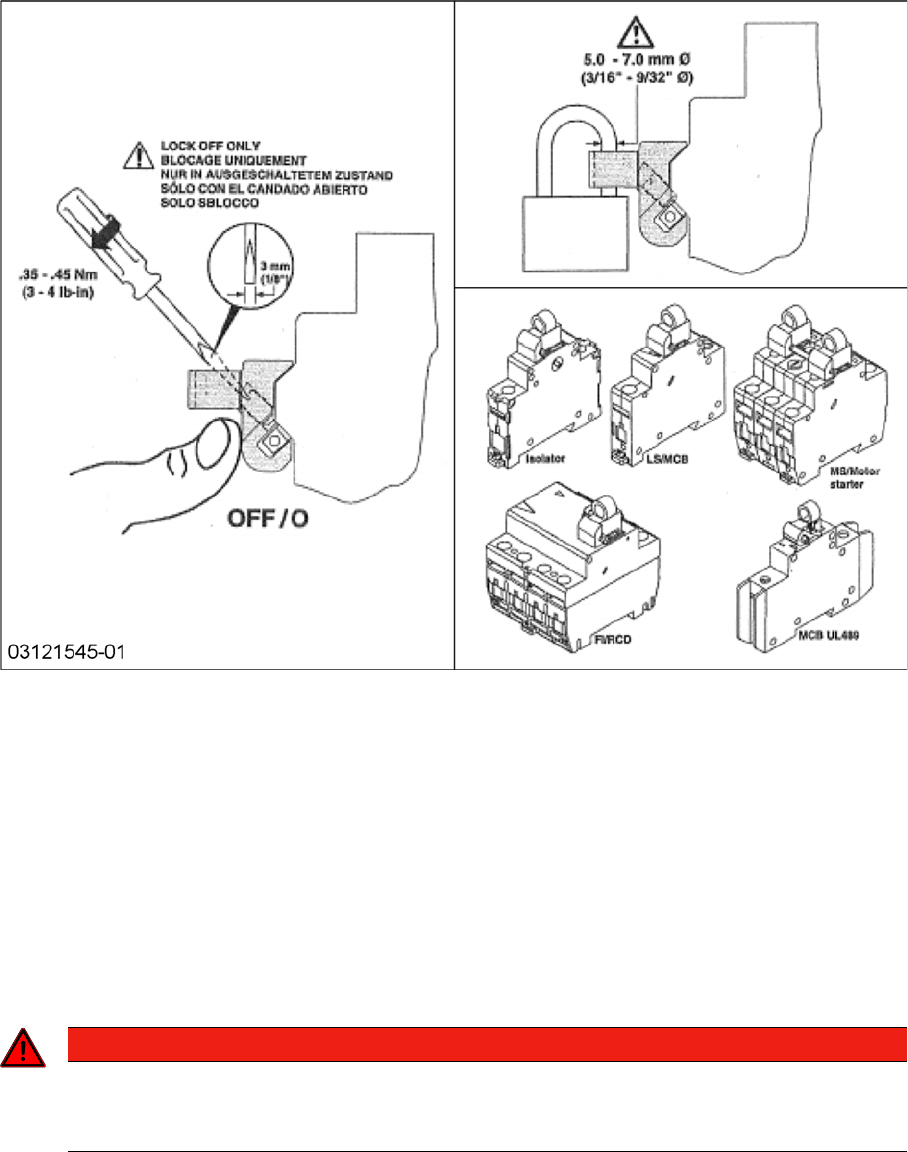

Schaltsperre [03121545-xx] befestigen

Beispiel: Maschine mit Schaltsperre sichern

Mit der Schaltsperre kann ein unbeabsichtigtes

Einschalten der Maschine verhindert werden.

► Schalten Sie die Maschine aus.

► Stellen Sie den Leitungsschutzschalter auf

OFF.

VORSICHT!

Die Schaltsperre darf nur in ausgeschaltetem Zu

stand angebracht werden!

► Befestigen Sie die Schaltsperre (1) am Lei

tungsschutzschalter.

► Sichern Sie den Schalter mit einem

Vorhängeschloss.

Einleitung

1.1.7 Klassifizierung der optischen Systeme Was vor Beginn der Arbeiten zu tun ist...

Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 13

Schaltsperre [03121545-xx]

► Alternativ: Anbringen von Warnschildern:

Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt werden.

Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss angebracht wer

den kann. In diesen Fällen müssen Warnschilder an den freigeschalteten Maschinen angebracht

werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine zu Servicezwecken freige

schaltet worden ist. Das Schild muss sicher befestigt werden, es muss von allen Seiten einsehbar

sein und es darf nur von demjenigen entfernt werden, der es angebracht hat.

► Freisetzen gespeicherter Energie:

Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkondensa

toren müssen durch geeignete Maßnahmen freigesetzt sein.

Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw. Druckab

bauzeiten ab um am Automaten gefahrlos arbeiten zu können.

GEFAHR – Strom versorgun g auf Spannungs freiheit prüfen

► Überprüfen der Verriegelung:

Testen Sie die Verriegelung des Automaten, indem Sie einfach den START-Taster drücken.

GEFAHR

Auf Spannungsfreiheit prüfen!

► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beach

ten Sie die Wartezeiten!

Einleitung

Was vor Beginn der Arbeiten zu tun ist... 1.1.7 Klassifizierung der optischen Systeme

14 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33

Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.

► Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal sämtliches

Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.

► Unterrichten Sie alle betroffenen Mitarbeiter.

► Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in Betrieb ge

nommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.

► Entfernen Sie die Schlösser/Warnschilder.

Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter Verschluss neh

men.

► Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Personal

überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.

Testen

Servicepersonal darf die Schaltungen testen, indem es diese kurzzeitig aktiviert, ohne das Verriege

lungsverfahren aufzuheben. Dies allerdings nur, wenn keine weiteren Personen mehr Arbeiten an der

zu testenden Baugruppe ausführen.

Es ist außerordentlich wichtig, dass alle weiteren START-Taster mit dem Warnschild "Nicht in Betrieb

nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in dieser Zeit zu verhin

dern.

Verantwortung und Pflichten

▪ Es gehört zu den Aufgaben und Pflichten des Instandhaltungs- und Servicepersonals sicherzustel

len, dass dieses Verfahren eingehalten wird.

▪ Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs- und

Servicepersonals, diesen Personenkreis in dieses Verfahren einzuweisen.

▪ Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten das Verfahren zum Verriegeln

und Kennzeichnen der Verriegelung der Automaten zu regeln.
