Einbau Abwurfbehälter umbauen 28 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/ 33 Sensor demontieren ► Demontieren Sie den Sensor (1) am rechten PPW- Halter. Hintere Abdeckung demontier en ► Entfernen Sie die dr…
Einbau
Abwurfbehälter umbauen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 27
3.2
3.2 Abwurfbehälter umbauen
Abwurfbehälter umbauen

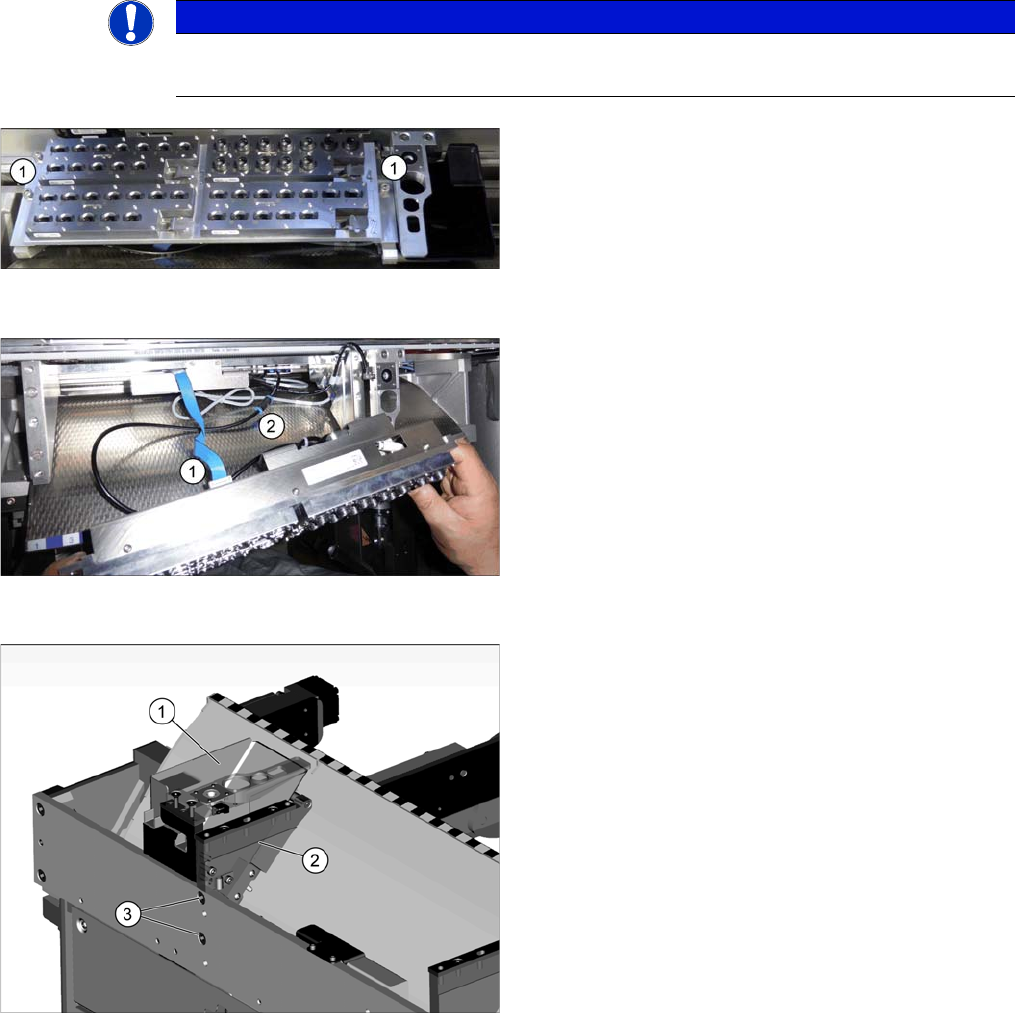

HINWEIS
Vor dem Einbau der Kamera
Wir empfehlen den Umbau des Abwurfbehälters vor dem Einbau der Kamera durchzuführen.
PPW demontieren 1
► Entfernen Sie die vier Befestigungsschrauben (1)
des Pipettenwechslers (PPW).
PPW demontieren 2
► Lösen Sie die elektrischen (1) und pneumatischen
Verbindungen (2) des PPW und legen Sie den PPW
zur Seite.
PPW-Halter demontieren
► Entfernen Sie den Abwurfbehälter (1).
► Entfernen Sie die Befestigungsschrauben (3) des
rechten PPW-Halters (2) und nehmen Sie diesen ab.
Einbau
Abwurfbehälter umbauen
28 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
Sensor demontieren
► Demontieren Sie den Sensor (1) am rechten PPW-
Halter.
Hintere Abdeckung demontieren
► Entfernen Sie die drei Befestigungsschrauben (1) der
hinteren Abdeckung (2).
Die Abdeckung kann nun ein Stück zur Seite geschoben
und abgenommen werden. Dies erleichtert das nachfol
-
gende Einfädeln des Sensorkabels.
Sensor umbauen
► Schieben Sie den Sensor durch die Öffnung (1) an
der vorderen Abdeckung.
Einbau
Abwurfbehälter umbauen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 29

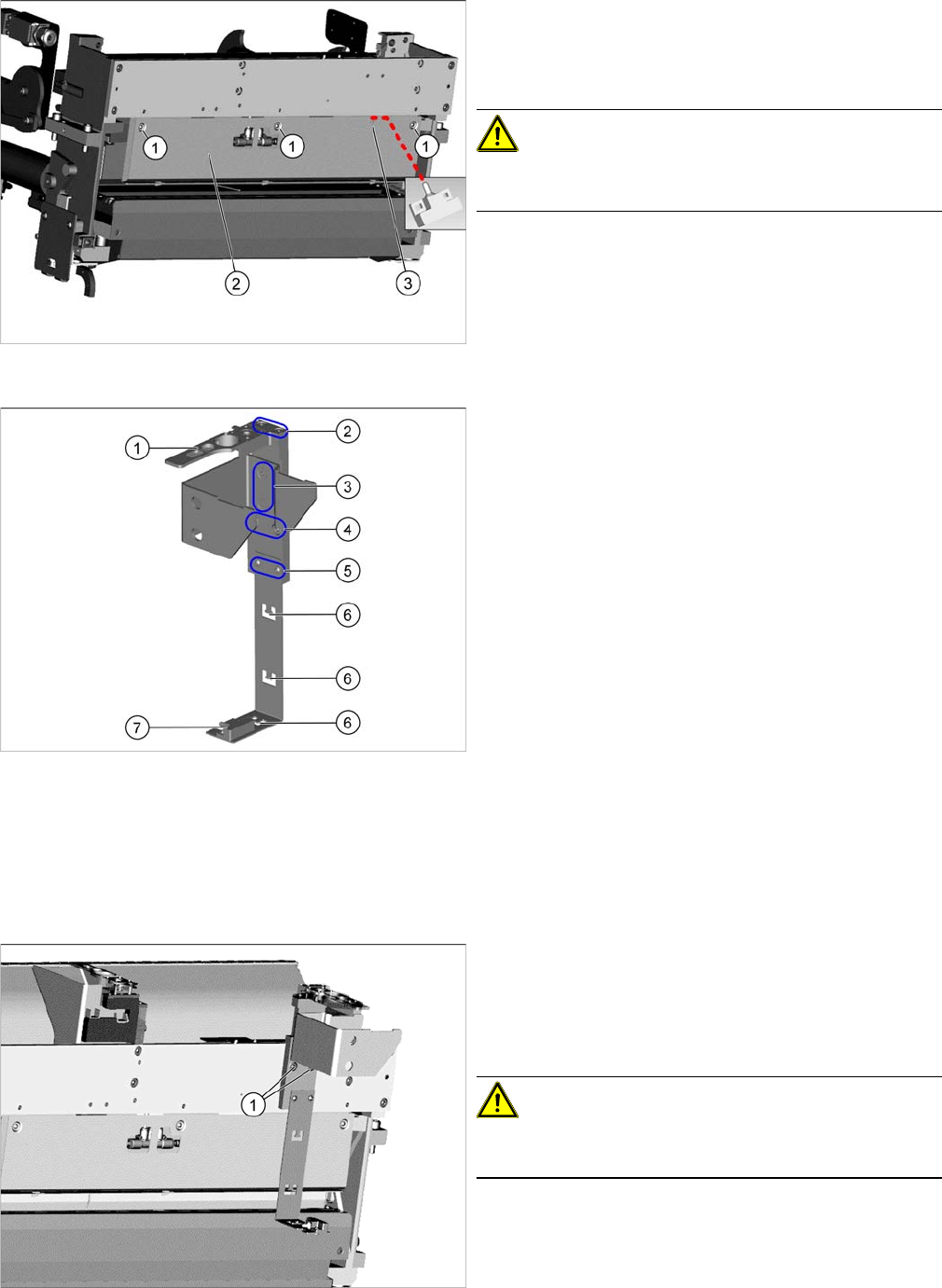

Hintere Abdeckung montieren
► Befestigen Sie die hintere Abdeckung (2) mit drei
Befestigungsschrauben (1).
Das Sensorkabel wird dabei durch die Öffnung (3) in
der Abdeckung geführt.
VORSICHT!
Achten Sie darauf keine Schläuche oder Kabel zu klem
-
men.
Abwurfbehälter-Halter montieren
1. Pipettenstation [03090348
-
xx]
Die Pipettenstation wird erst nach der Messung der
Höhe montiert.
2. Befestigungsschrauben der Pipettenstation
[00333782
-
xx]
3. Befestigungsschrauben Haltewinkel ISO10642-
M5x10-A2-70 [03082832
-
xx]
4. Befestigungsschrauben des gesamten Halters am
BE-Einzug DIN7984-M6x12-A2-70 [03081847
-
xx]
5. Befestigungsschrauben ISO 7380-2 M 3 x 6-A2-70
[03099571-xx] zur Höheneinstellung des Sensors
6. Drei Ösen für Kabelbinder
7. Sensor [03088550
-
xx]
Es wird der bereits am Einzug verbaute und verlegte
Sensor verwendet.
► Montieren Sie die Einzelteile des Abwurfbehälter-
Halters.
► Sichern Sie das Sensorkabel mit Kabelbindern an
den drei Ösen.
Abwurfbehälter-Halter montieren
► Montieren Sie den Abwurfbehälter-Halter mit zwei
Befestigungsschrauben DIN7984-M6x12-A2-70
[03081847-xx] (1) am BE-Einzug.
Schieben Sie das Sensorkabel dabei möglichst weit
hinter die Abdeckung.
VORSICHT!
Befindet sich zu viel Kabel vor der Abdeckung kann die
-
ses durch den Abwurfbehälter beschädigt werden.
