Einbau Vorbereitende Arbeiten 26 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/ 33 3.1 3 . 1 V o r b e r e it e n d e A r b e it e n Vorbereitende Arbeiten ► Fahren Sie den BE-Wagen an Stellplatz 1 aus der Maschi…
Einbau
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 25
3
3 Einbau
Einbau
VORSICHT - Kamera nicht an der Kamera elektron ik halten od er tragen
VORSICH T - Crash- Gefahr – E inbauhöhe Kameras beachten
VORSICHT
Kamera nicht an der Kameraelektronik halten oder tragen
Die Kameraelektronik ist eine empfindliche Baugruppe und kann leicht beschädigt werden.
► Halten oder tragen Sie die Kamera nur am Metallrahmen der Kamera.
► Ziehen Sie die Beleuchtungseinheit immer vorsichtig nach oben heraus.
► Das Blechgehäuse muss immer vom Kameraunterteil ausgehakt werden.
VORSICHT
Crash-Gefahr
Beim Einbau der Kameras muss unbedingt auf die richtige Einbauhöhe geachtet werden, da
sonst Crash-Gefahr besteht.
Einbau
Vorbereitende Arbeiten
26 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
3.1
3.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Fahren Sie den BE-Wagen an Stellplatz 1 aus der Maschine.
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und …
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Bauen Sie eine ggf. bereits vorhandene stationäre Kamera aus.
Der Ausbau einer stationären Kamera erfolgt in umgekehrter Reihenfolge zum Einbau.
Lesen Sie dazu die entsprechenden Einbau-Kapitel dieser Anleitung.

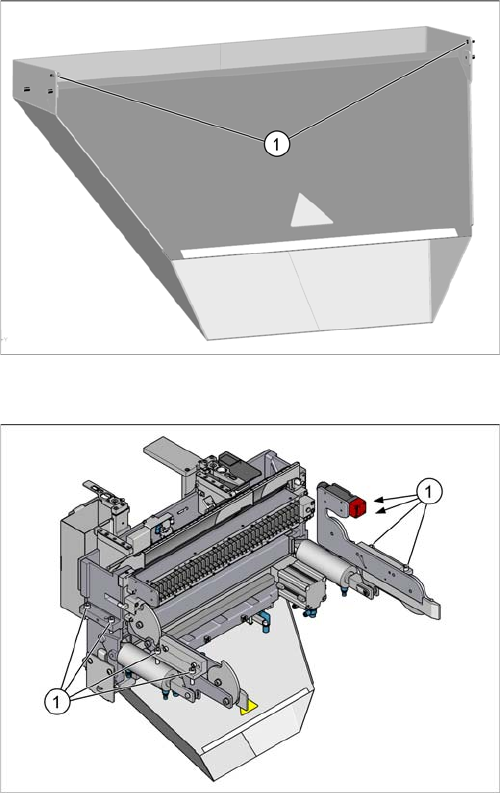

Gurtabfallrutsche
► Lockern Sie die beiden Sicherungsschrauben (1) an
der Gurtabfallrutsche und hängen Sie diese aus.
► Notieren Sie sich ggf. die Position des BE-Einzugs,
so dass Sie diesen später wieder an derselben Posi
-
tion montieren können.
► Entfernen Sie die acht Befestigungsschrauben (1)
des BE-Einzugs.
► Ziehen Sie den BE-Einzug etwas aus der Maschine
heraus, so dass der Einbauplatz besser zugänglich
wird.
Einbau
Abwurfbehälter umbauen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 27
3.2
3.2 Abwurfbehälter umbauen
Abwurfbehälter umbauen
HINWEIS
Vor dem Einbau der Kamera
Wir empfehlen den Umbau des Abwurfbehälters vor dem Einbau der Kamera durchzuführen.
PPW demontieren 1
► Entfernen Sie die vier Befestigungsschrauben (1)
des Pipettenwechslers (PPW).
PPW demontieren 2
► Lösen Sie die elektrischen (1) und pneumatischen
Verbindungen (2) des PPW und legen Sie den PPW
zur Seite.
PPW-Halter demontieren
► Entfernen Sie den Abwurfbehälter (1).
► Entfernen Sie die Befestigungsschrauben (3) des
rechten PPW-Halters (2) und nehmen Sie diesen ab.
