Einbau Stationäre Kamera Typ SST25 einbauen 32 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/ 33 Kamera-Grundeinheit montieren Elektrische Verbindungen herstellen Kamera-Grundeinh eit montieren 1. Infrastru kturp…
Einbau
Stationäre Kamera Typ SST25 einbauen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 31
3.3
3.3 Stationäre Kamera Typ SST25 einbauen
Stationäre Kamera Typ SST25 einbauen
Dieser Abschnitt beschreibt den Einbau einer stationären Kamera vom Typ SST25 GigE.
Für den Einbau einer stationären Kamera vom Typ SST33 GigE lesen Sie den Abschnitt "3.4 Stationäre
Kamera Typ SST33 einbauen" [ ➙ 35].

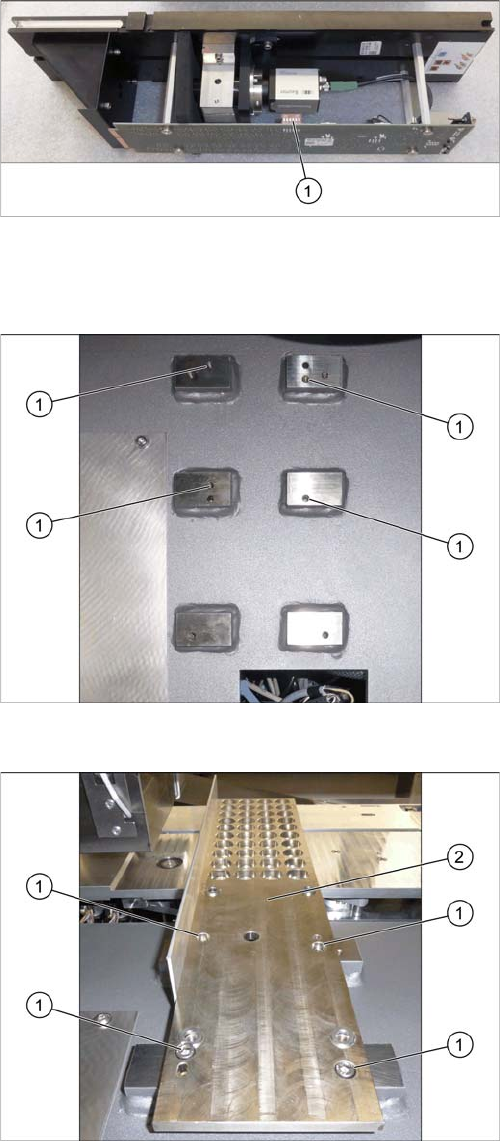

DIP-Schalter einstellen
Infrastrukturplatte montieren
DIP-Schalter einstellen
► Stellen Sie die DIP-Schalter (1) ein:
S1.1 bis S1.6: OFF
(Siehe auch "4.2.1.1 Vision LED Controller VLC25
GigE DTC [03117587-xx]" [ ➙ 45]).
Anschraubpunkte Infrastrukturplatte
1. Vier Anschraubpunkte für Infrastrukturplatte
Infrastrukturplatte montieren
1. Vier Befestigungsschrauben der Infrastrukturplatte
DIN912-M6x12-A2-70 [03045087
-
xx]
2. Infrastrukturplatte FC [03077911
-
xx]
► Befestigen Sie die Infrastrukturplatte mit vier Schrau
-
ben.
Einbau
Stationäre Kamera Typ SST25 einbauen
32 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
Kamera-Grundeinheit montieren
Elektrische Verbindungen herstellen
Kamera-Grundeinheit montieren
1. Infrastrukturplatte
2. Kamera-Grundeinheit
3. Vier Befestigungsschrauben der Kamera-Grundein
-
heit
ISO4762-M6x20-A2-70 [03042574
-
xx]
► Heben Sie die Kamera-Grundeinheit von oben an die
Einbauposition.
► Befestigen Sie die Kamera-Grundeinheit mit vier
Schrauben auf der Infrastrukturplatte.
Elektrische Verbindungen herstellen
1. a) GigE-Kabel W122 [03112124
-
xx]
b) Anschluss für GigE-Kabel
2. a) Power-Kabel W28.1 [03112125
-
xx]
b) Anschluss für Power-Kabel
3. a) CAN-Bus-Kabel W102 [03112166-xx]
b) Anschluss für CAN-Bus-Kabel
4. Multiplexer (wird nicht verwendet)
► Schließen Sie die Kabel an.
HINWEIS!
Achten Sie darauf das GigE-Kabel korrekt
anzuschließen.
Der Multiplexer-Anschluss am unteren Ende der Platine
wird nicht verwendet.
Einbau
Stationäre Kamera Typ SST25 einbauen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 33
Untere Abdeckung einhängen
Staubschutz einsetzen
Untere Abdeckung einhängen
► Hängen Sie die untere Abdeckung (1) der Kamera
ein.
Staubschutz einsetzen (am Beispiel SST33)
► Setzen Sie den Staubschutz (1) aus Schaumstoff in
die untere Abdeckung ein.
