Anhang
4.1.2 Einstellungen am Pipettenwechsler Auszüge aus der Serviceanleitung
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 43
4.1.2.2
4.1.2.2 Einstellung der Höhe der Pipettenstation
Einstellung der Höhe der Pipettenstation
Teile, Hilfsmittel und Werkzeug
▪ Messchieber
▪ Abstimmplatten: Auflage für Pipetten-Abwurfvorrichtung [03039514-xx]
Einstellung
Einstellung der Höhe der Pipettenstation
(am Beispiel der Standard-Pipettenstation)

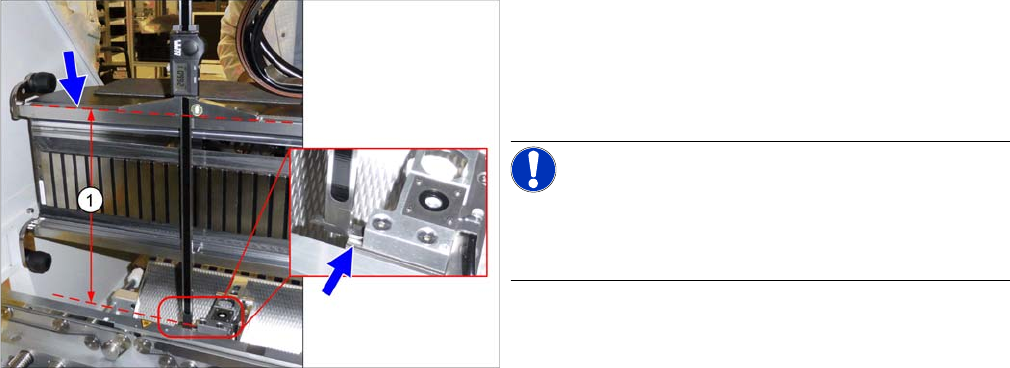

► Der Abstand (1) zwischen der Auflagefläche der Pi
-
pettenstation und der Oberkante der oberen
Führungsschiene des Portals muss 266,0+0,1/
-
0,3 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
HINWEIS!
Alternativ kann auch von der Oberkante der unteren
Führungsschiene des Portals gemessen werden. Hier
beträgt der Abstand 105,0+0,1/
-
0,3 mm.
Anhang
Auszüge aus der Serviceanleitung 4.1.2 Einstellungen am Pipettenwechsler
44 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
4.1.2.3
4.1.2.3 Jumper am Pipettenwechsler
Jumper am Pipettenwechsler
Übersicht
Vorbereitung
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuermethode
ein.
Pipettenwechsler CP20P - Jumper X10
Jumper X10
Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der Jumper X10
eingestellt werden:
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
kurz [03103649-xx]
▪ Pipettenwechsler Grundaufbau CPx/all komplett -
lang [03103514-xx]
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteuerung
eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit EA-Modul-An
-
steuerung vorliegt gehen Sie wie folgt vor:
► Wechseln Sie in die Bedienebene Service.
► Wählen Sie den Button .
► Wählen Sie den Button Embedded Software.
► Wählen Sie den Button Subsystem aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhanden, dann
steht bei E/A-Modul der Eintrag Pipettenwechsler.
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
Anhang
4.2.1 Stationäre Kameras Platinenbeschreibungen
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 45
4.2
4.2 Platinenbeschreibungen
Platinenbeschreibungen
4.2.1
4.2.1 Stationäre Kameras
Stationäre Kameras
4.2.1.1

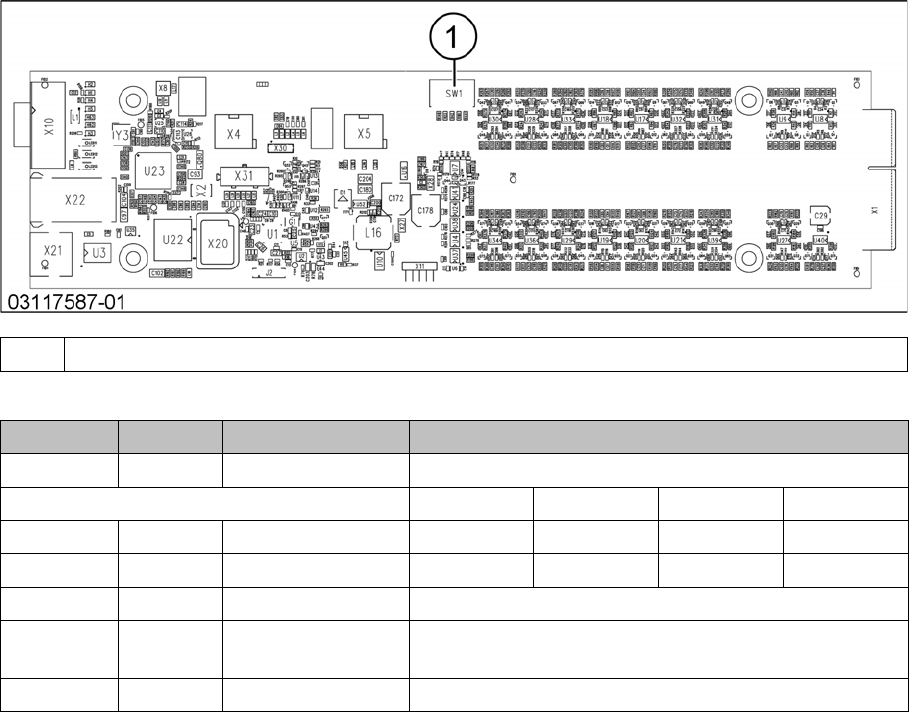

4.2.1.1 Vision LED Controller VLC25 GigE DTC [03117587-xx]
Vision LED Controller VLC25 GigE DTC [03117587-xx]
Diese Platine ist Bestandteil der stationären Kameras SST25 GigE.
DIP-Schalter S1 für SST25 [03117981-01]
1 DIP-Schalter SW1
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb, ON: Reset
Portal 1 Portal 2 Portal 3 Portal 4
S1.2 ON/OFF PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED, ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 OFF CAN_GRUPPE OFF: FC-Camera, ON: IC-Camera
