Kurzbeschreibung
2.5.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx] Lieferumfang
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 21
2.5
2.5 Lieferumfang
Lieferumfang
Sie benötigen:
▪ Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
oder
Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
▪ Montageanleitung "Stationäre Kameras GigE TX" [00198142-xx]
Wenn noch nicht vorhanden, dann benötigen Sie zusätzlich folgende Teile:
▪ Abwurfbehälter / Pipettenstation IC-Kamera [03112806-xx]
2.5.1
2.5.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
2.5.1.1

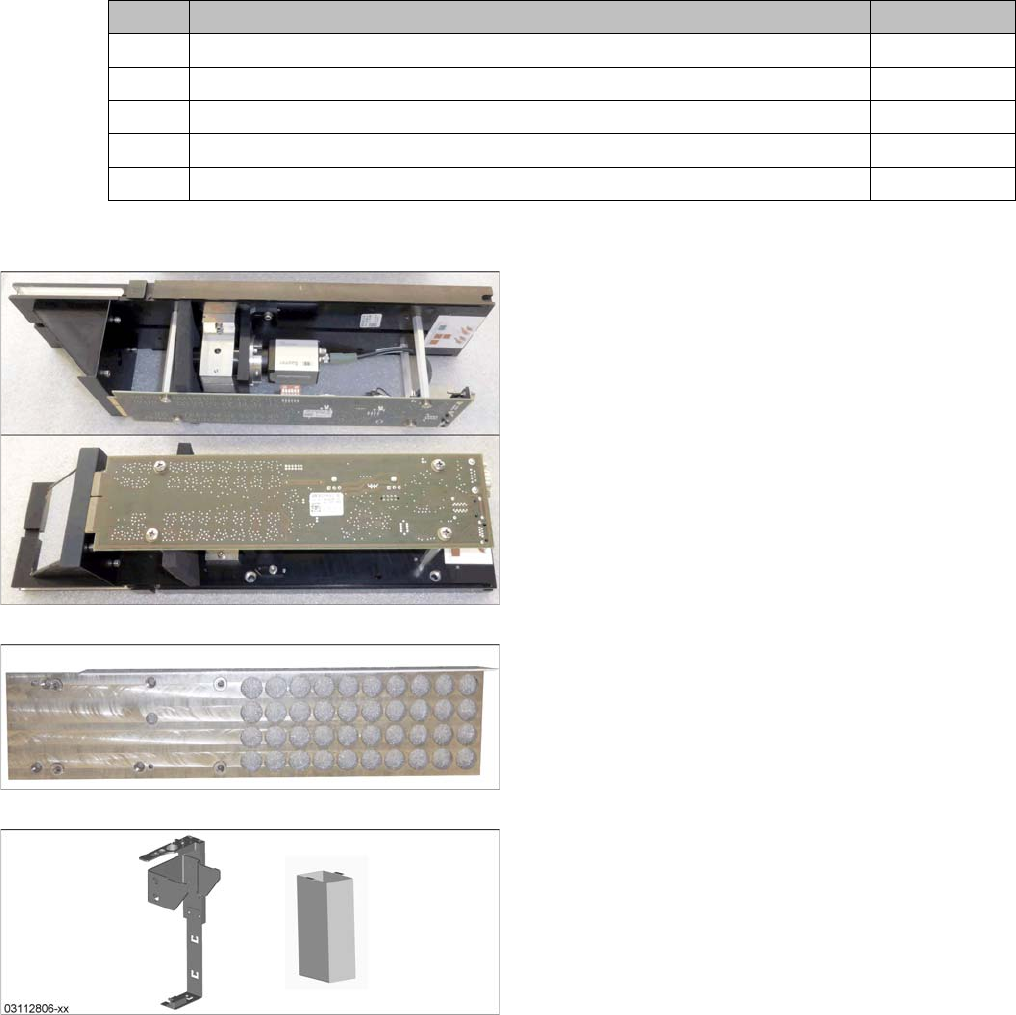

2.5.1.1 Teile-Übersicht
Teile-Übersicht
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stat. P&P (Typ25) 16x16 GigE 03105205-xx
1 Infrastrukturplatte FC 03077911-xx
1 ISO 8734 - 5 x 18 - A-ST 03015784-xx
4 ISO 4762 - M 6 x 20-A2-70 03042574-xx
2 DIN EN ISO 4026 - M6 x 50-45H 03106014-xx
Kamera-Grundeinheit SST25
Infrastrukturplatte
Abwurfbehälter/ Pipettenstation IC-Kamera
Kurzbeschreibung
Lieferumfang 2.5.2 Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
22 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
2.5.2
2.5.2 Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
2.5.2.1

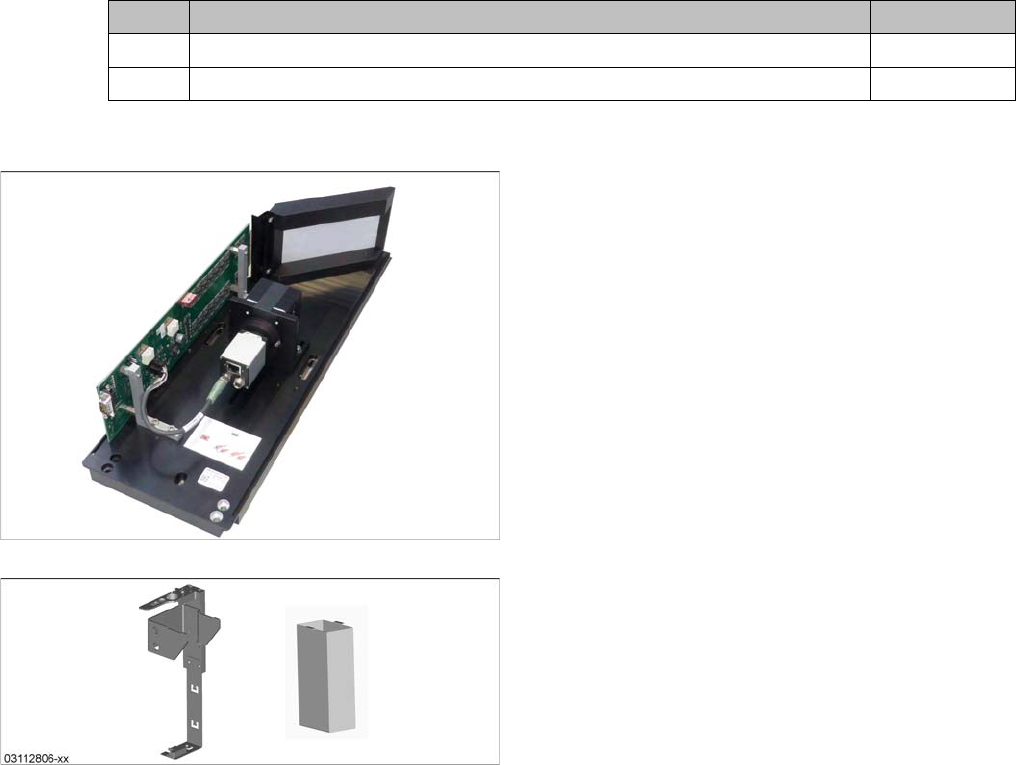

2.5.2.1 Teile-Übersicht
Teile-Übersicht
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stationär P&P (TYP33) 55x45 GigE 03105198-xx
4 ISO 4762 - M 6 x 25-A2-70 03042575-xx
Kamera-Grundeinheit SST33
Abwurfbehälter/ Pipettenstation IC-Kamera
Kurzbeschreibung
2.5.3 Abwurfbehälter / Pipettenstation IC-Kamera [03112806-xx] Benötigte Werkzeuge und Hilfsmittel
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 23
2.5.3
2.5.3 Abwurfbehälter / Pipettenstation IC-Kamera [03112806-xx]
Abwurfbehälter / Pipettenstation IC-Kamera [03112806-xx]
2.6
2.6 Benötigte Werkzeuge und Hilfsmittel
Benötigte Werkzeuge und Hilfsmittel
▪ Standardwerkzeug
▪ Schieblehre
▪ Ggf. gekürzter Inbusschlüssel Größe 5
▪ Ggf. Mikrofasertuch zum Reinigen optischer Baugruppen
2.7
2.7 Benötigte Arbeitszeit
Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 1,5 Stunden.
Menge Bezeichnung Art.-Nr.
1 Verbindungsplatte 03113448-xx
1 Halter Abwurfbehälter 03117361-xx
1 Abwurfbehälter groß komplett 03106815-xx
1 Sensor-BG IC-Kamera 03115381-xx
3 Abstimmplatte f. Pipetten-Abwurfvorrichtung 03104733-xx
1 Auflage f. Pipetten-Abwurfvorrichtung 03104731-xx
1 Pipettenstation CPx komplett / X4iS, XS 03090348-xx
2 ISO 7380-2 M 3 x 6-A2-70 03099571-xx
2 ISO 10642 - M5x10-A2-70 03082832-xx
2 ISO 7046-2-M3 x 6-A2-70-H 03023238-xx
2 DIN 7984-M6 x 12-A2-70 03081847-xx
