Kurzbeschreibung
TX-Serie-Maschinen-Übersicht 2.2.1 Seriennummer des Automaten
20 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
2.2
2.2 TX-Serie-Maschinen-Übersicht
TX-Serie-Maschinen-Übersicht
2.2.1
2.2.1 Seriennummer des Automaten
Seriennummer des Automaten
2.3
2.3 Voraussetzungen
Voraussetzungen
Eine stationäre Kamera kann an allen Maschinen vom Typ SIPLACE TX1 und SIPLACE TX2 eingebaut
werden.
Maschinen vom Typ SIPLACE TX2i können nicht mit einer stationären Kamera ausgerüstet werden.
2.4
2.4 Einschränkungen
Einschränkungen
Eine stationäre Kamera kann nur an Stellplatz 1 montiert werden.
Es kann nur eine stationäre Kamera vom Typ 25 oder Typ 33 installiert werden.

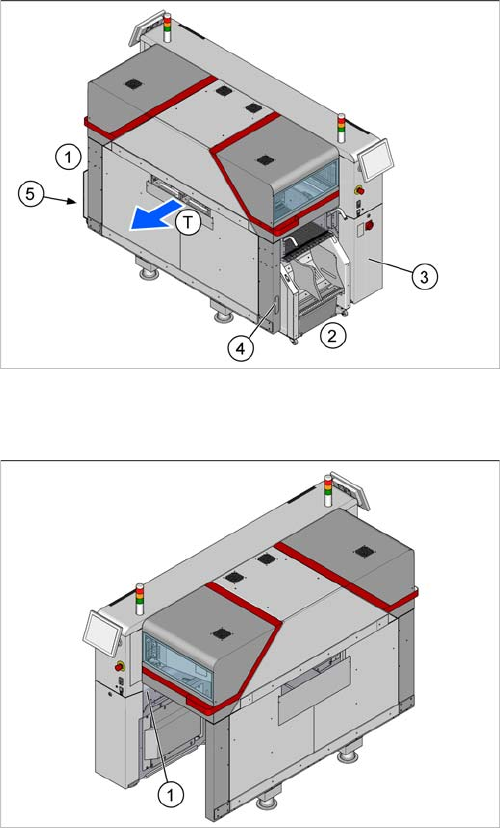

1. Stellplatz 1
2. Stellplatz 2
3. Stromversorgung
4. Pneumatik
5. BoxPC (hinter der Gurtabfallrutsche)
T = Transportrichtung
Die Seriennummer des Automaten befindet sich auf dem
Typenschild (1) auf der Innenseite des
Maschinenständers an Stellplatz 1.
Kurzbeschreibung
2.5.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx] Lieferumfang
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 21
2.5
2.5 Lieferumfang
Lieferumfang
Sie benötigen:
▪ Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
oder
Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
▪ Montageanleitung "Stationäre Kameras GigE TX" [00198142-xx]
Wenn noch nicht vorhanden, dann benötigen Sie zusätzlich folgende Teile:
▪ Abwurfbehälter / Pipettenstation IC-Kamera [03112806-xx]
2.5.1
2.5.1 Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
Stationäre Kamera Typ 25 TH SIPLACE TX [00588101-xx]
2.5.1.1
2.5.1.1 Teile-Übersicht
Teile-Übersicht
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stat. P&P (Typ25) 16x16 GigE 03105205-xx
1 Infrastrukturplatte FC 03077911-xx
1 ISO 8734 - 5 x 18 - A-ST 03015784-xx
4 ISO 4762 - M 6 x 20-A2-70 03042574-xx
2 DIN EN ISO 4026 - M6 x 50-45H 03106014-xx
Kamera-Grundeinheit SST25
Infrastrukturplatte
Abwurfbehälter/ Pipettenstation IC-Kamera
Kurzbeschreibung
Lieferumfang 2.5.2 Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
22 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
2.5.2
2.5.2 Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
Stationäre Kamera Typ 33 CPP Kopf SIPLACE TX [00588100-xx]
2.5.2.1
2.5.2.1 Teile-Übersicht
Teile-Übersicht
Menge Bezeichnung Art.-Nr.
1 BE-Kamera stationär P&P (TYP33) 55x45 GigE 03105198-xx
4 ISO 4762 - M 6 x 25-A2-70 03042575-xx
Kamera-Grundeinheit SST33
Abwurfbehälter/ Pipettenstation IC-Kamera
