Anhang 4.1.1 Köpfe und Kameras kalibrieren (SW70x) Auszüge aus der Serv iceanleitung Stationary Camera Typ e 25/33 Stationäre Kamera Typ 25/33 41 4 4 A n h a n g Anhang 4.1 4 . 1 A u s z ü g e a u s d e r S e r v ic e a …
Einbau
Einstellungen an der Software durchführen
40 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
3.6
3.6 Einstellungen an der Software durchführen
Einstellungen an der Software durchführen
SST25: Konfiguration speichern
SST33: Konfiguration speichern
Nach dem Start meldet die Stationssoftware die
geänderte Hardware. Bestätigen Sie die Änderung wie
folgt:
► Wechseln Sie in die Bedienebene Service (Kunde).
► Wechseln Sie in das Service-Menü .
► Wechseln Sie in die Ansicht Maschinenkonfiguration.
► Prüfen Sie die Einstellung der BE-Kamera.
► Bestätigen Sie die Änderungen mit Neue Konfigurati
-
on speichern und Startvorgang fortsetzen.
► Kalibrieren Sie die Kamera (siehe "4.1.1 Köpfe und
Kameras kalibrieren (SW70x)" [ ➙ 41]).
Der Einbau ist jetzt abgeschlossen.
Anhang
4.1.1 Köpfe und Kameras kalibrieren (SW70x) Auszüge aus der Serviceanleitung
Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33 41
4
4 Anhang
Anhang
4.1
4.1 Auszüge aus der Serviceanleitung
Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer Maschine
finden Sie ggf. weitere Informationen.
4.1.1
4.1.1 Köpfe und Kameras kalibrieren (SW70x)
Köpfe und Kameras kalibrieren (SW70x)
Automatische Kalibrierung (SW707)
► Wechseln Sie in die Bedienebene Service (Kunde).
► Wechseln Sie in das Service-Menü und wählen
Sie Maschinenkalibrierung oder Automatische Kalib
-
rierung (je nach SW-Version).
► Wählen Sie Kopf und Kameras aus und klicken Sie
Weiter.
► Wählen Sie auf der nächsten Seite die Portale aus,
auf denen sich die zu kalibrierenden Köpfe befinden
und klicken Sie Weiter.
► Als Nächstes werden die Bedingungen für die Kalib
-
rierung überprüft (Pipette, Kalibrierteil, usw.). Folgen
Sie den Anweisungen.
Danach wird die Kalibrierung gestartet. Alle notwendigen
Zwischenschritte (Kopfhöhe, etc.) werden automatisch
durchgeführt.
Anhang
Auszüge aus der Serviceanleitung 4.1.2 Einstellungen am Pipettenwechsler
42 Stationary Camera Type 25/33 Stationäre Kamera Typ 25/33
4.1.2
4.1.2 Einstellungen am Pipettenwechsler
Einstellungen am Pipettenwechsler
4.1.2.1
4.1.2.1 Einstellung der Höhe des Pipettenwechslers
Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
▪ Messschieber
▪ PPW-Abstimmplatte [03021079-xx]
Übersicht
Einstellung
GEFAHR – Magnete – Verweis auf Sicherheitskapitel
► Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innenmessung
nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
► Setzen Sie den Messschieber (1) auf die Oberkante der oberen Linearführung (2) der X-Achse auf
und messen Sie bis zur Auflagefläche des Pipettenwechslers (4).
► Halten Sie den Messschieber senkrecht.
► Das Einstellmaß (3) beträgt 277+/
-
0,2 mm.
Sie können die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten anpassen.
► Kalibrieren Sie die Position des Pipettenwechslers.

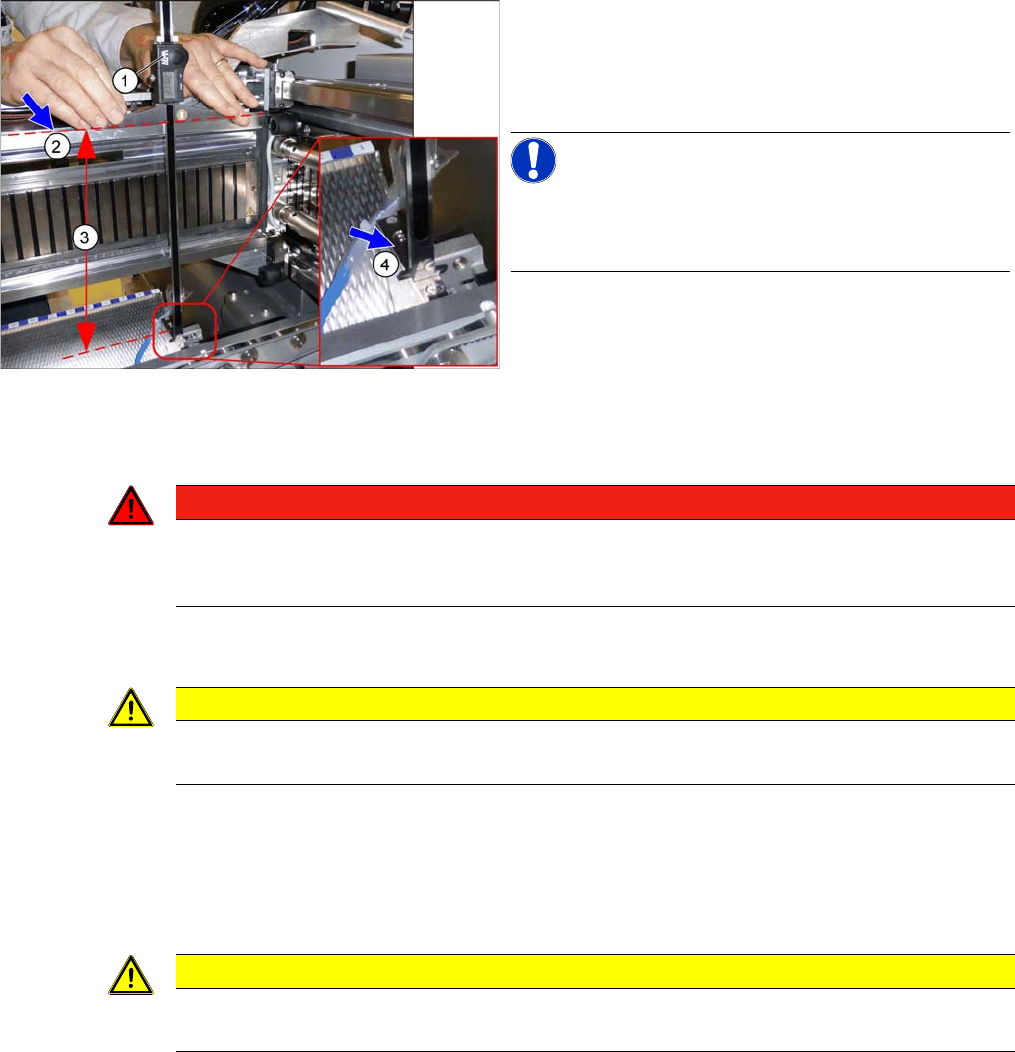

Übersicht über den Messvorgang
1. Messschieber
2. Oberkante der oberen Linearführung der X-Achse
3. Einstellmaß (277+/
-
0,2 mm)
4. Auflagefläche des Pipettenwechslers
HINWEIS!
Alternativ kann auch von der Oberkante der unteren
Führungsschiene des Portals gemessen werden. Hier
beträgt der Abstand 116,0+/
-
0,2 mm.
GEFAHR
Starke Permanentmagnetfelder
Beachten Sie die Sicherheitshinweise in Abschnitt "1.1.2 Sicherheitshinweise zu Arbeiten an
starken Magnetfeldern" [ ➙ 8].
VORSICHT
Große Magnetkräfte
Legen Sie ggf. eine geeignete Kunststoffplatte zwischen Magnet und Messschieber.
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.
