2-95
2
I/O 说明
205A 放入传送带开启异常（到时间）
在开始原点出发时、自动运转过程中或 Y 工作台开始移动时，因放入传送带的安全盖开启而无法动作。
请关闭放入传送带的安全盖。
205B 取出传送带开启异常（到时间）
在开始原点出发时、自动运转过程中或 Y 工作台开始移动时，因取出传送带的安全盖开启而无法动作。
请关闭取出传送带的安全盖。
205C 放入传送带宽度定位错误（通过传感器）
在放入传送带开始宽度定位工作时，「通过」传感器已开启。
请按「RESET」开关加以解除。
205D 放入传送带宽度定位错误（确认传感器）
在放入传送带开始宽度定位时，「确认」传感器已开启。
请按「RESET」开关加以解除。
205E 取出传送带宽度定位错误（通过传感器）
在取出传送带开始宽度定位时，「通过」传感器已开启。
请按「RESET」开关加以解除。
205F 取出传送带宽度定位错误（确认传感器）
在取出传送带开始宽度定位时，「确认」传感器已开启。
请按「RESET」开关加以解除。
206B 印刷电路板推杆返回异常
印刷电路板推杆在规定时间内没有返回。 请确认以下事项。
是否夹入异物。
206F PLC 电池错误
PLC Battery is low. Please Change Batttery
第 3 章 选配功能
目录
1. 条形码的设定 3-1
1.1 检查流程 ( 读入条形码 ) 3-1
1.2 条形码的检查规格 3-2
1.3 进行条形码检查时 3-2
1.4 光量的调整 3-4
1.5 不检查条形码时 3-6
1.6 发生条形码读取错误时 3-7
3-1
3
1.条形码的设定
1.1 检查流程 ( 读入条形码 )
条形码检查部的运行动作，无论是单机检查还是自动检查都可以通用。条形码检查部以外的运行动作与标准检查
流程相同。

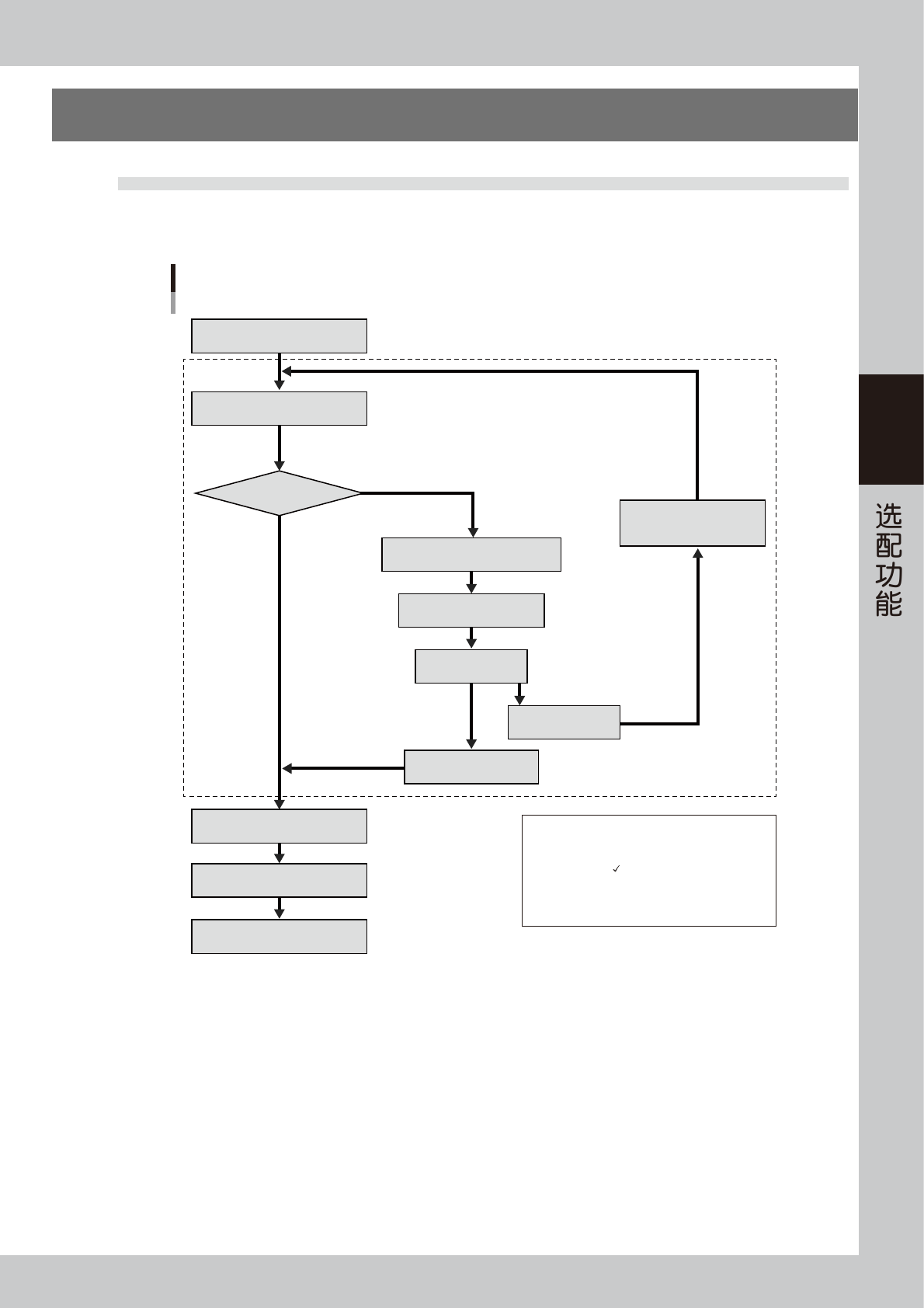

条形码检查流程
电路传送到检查机内部
OK
NG
显示检查结果
二维码检查部分的流程
重新读入
显示手动输入画面
显示条形码图像
条形码读入错误
手动输入条形码
重新读入
检查条形码
调整光量
确认坐标
进行检查
检查识别标记
传出电路板
条形码检查的条件：
2. 光量调整中设定了条形码的坐标与尺寸。
满足了上述1、2条件时，才可以检查条形码。
1. “检查设定”画面中的“检查条形码” 的
选择框中有 。
