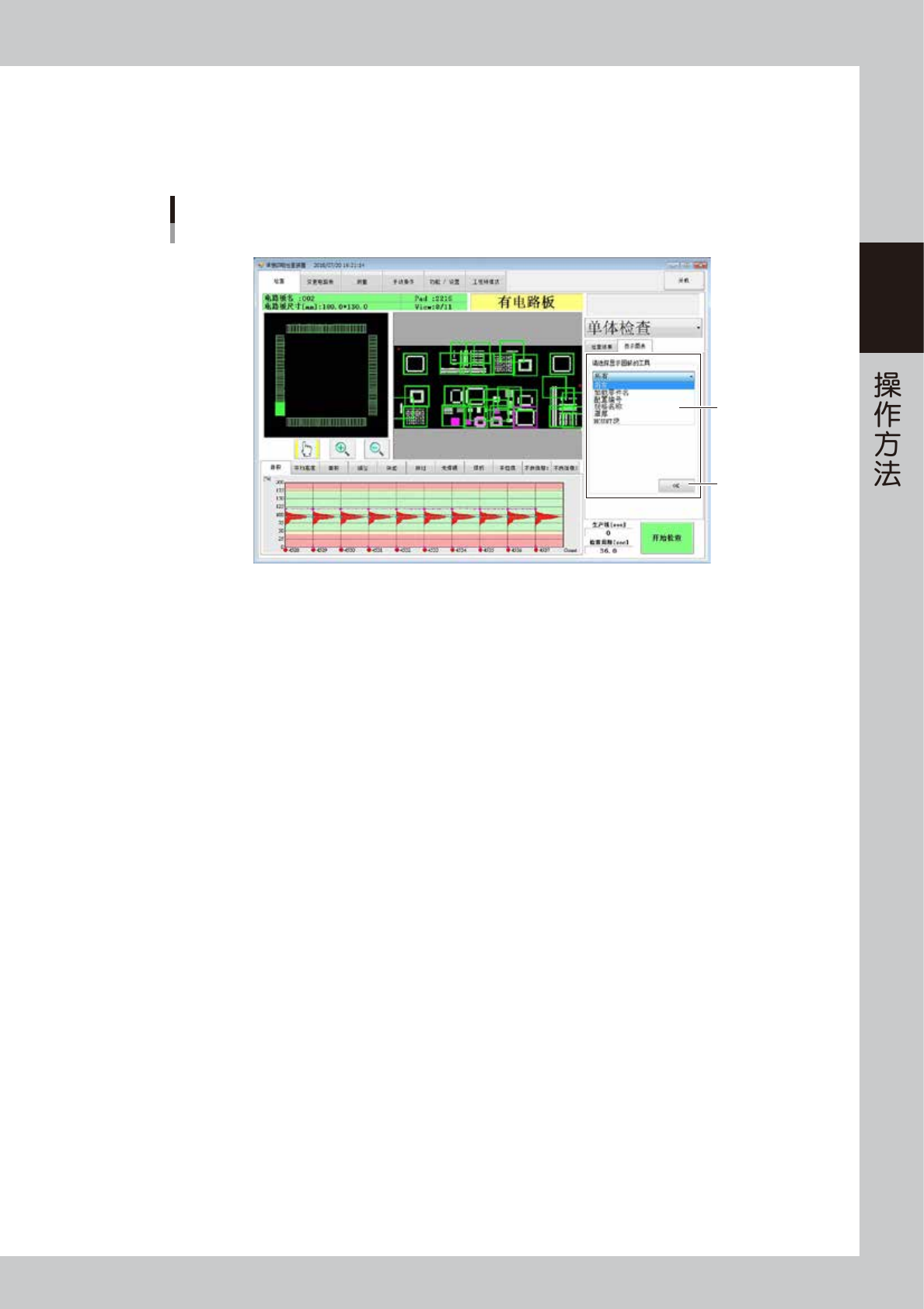

选择“显示图表”选项卡，可以对图表的显示内容进行更改。
根据所选内容绘制图表。
1.从列表中选择需要统计的内容。
2.按 [OK] 按钮，图表的显示内容将更新为选定的内容。
“检查”画面
显示图表
1
2
26222-KMN-00
2-22
2
3.3 变更电路板
下面，介绍“变更电路板”画面的显示与各项功能。画面上部显示电路板一览表，从中选择电路板。还可以通过
箭头按钮与搜索功能进行选择。选择电路板之后，按 [ 变更 ] 按钮。
“变更电路板”画面的构成
1
3
5
9
8
6
7
4
2
26223-KMN-00
编号 名称 显示内容、功能
1 电路板 ( 检查程序 ) 一览表 显示登录的电路板 ( 检查程序 ) 一览表。从中选择需要检查的电路板。
2 [ ↑ ] 、 [ ↓ ] 按钮 上下移动箭头按钮也可以进行选择。
3 搜索功能 按触摸屏的字母或数字按钮，可以根据电路板的开头字母进行搜索。
4 详细信息 显示选定的电路板的详细信息。
5 预览 预览选定的电路板。
6 [ 变更 ] 选择电路板之后按该按钮。
7 [ 履历 ] 从生产履历中选择检查程序。
8 [ 复制 ] 复制选定的检查程序。
9 [ 删除 ] 删除选定的检查程序。
按 [ 履历 ] 按钮，显示下图所示画面。
按 [ 品种 ] 按钮，按钮显示将变回到 [ 履历 ]，并返回到之前的选择画面。
“变更电路板”画面
[品种] → [履历]
26224-KMN-00
2-23
2
3.4 测量
下面，介绍“测量”画面的显示与各项功能。
“测量”画面
选择“检查结果”时
1 4
4
3
6
2
5
26225-KMN-00
编号 名称 显示内容、功能
1 电路板示意图
显示电路板整板的示意图。
视野显示为绿框，选定的视野显示为粉红色的框。
此外，判定为 NG 的位置与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来
显示。
2 视野图像 显示在电路板示意图中选定的视野的图像。
3 焊盘图像
显示选定的视野内的 8 个焊盘。
关于焊盘编号显示部分，被选中的焊盘以指色的边框颜色 ( 参照第 3.6 节 ) 显示。判定为 NG 的位置
与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来显示。
4 编辑按钮
从 1 的图像中选择视野时使用该按钮。
从 2 的图像中选择焊盘时使用该按钮。
用于放大 1、2 的图像。
用于缩小 1、2 的图像。
只显示判定为 NG 的位置。
在 2 的图像中，以红色闪烁显示 NG 的位置，在 3 的图像中只显示 NG 的位置。
只显示判定为 WARN 的位置。
在 2 的图像中，以红色闪烁显示 WARN 的位置，在 3 的图像中只显示 WARN 的位置。
从焊盘编号中搜索焊盘。
移动到下一视野。
移动到上一视野。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之前的一个焊盘。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之后的一个焊盘。
将当前画面保存至图像文件中。
