YSI SP 手册.pdf - 第47页
2-14 2 5. 按 [ 显示变更 ] 按钮，画面将切换为以色阶显示锡膏的高度。 “广域测量”画面 5 26215-KMN-00 若选中“2D”单选按钮，画面将会切换为显示断面形状。 “广域测量”画面 26216-KMN-00
2-13
2

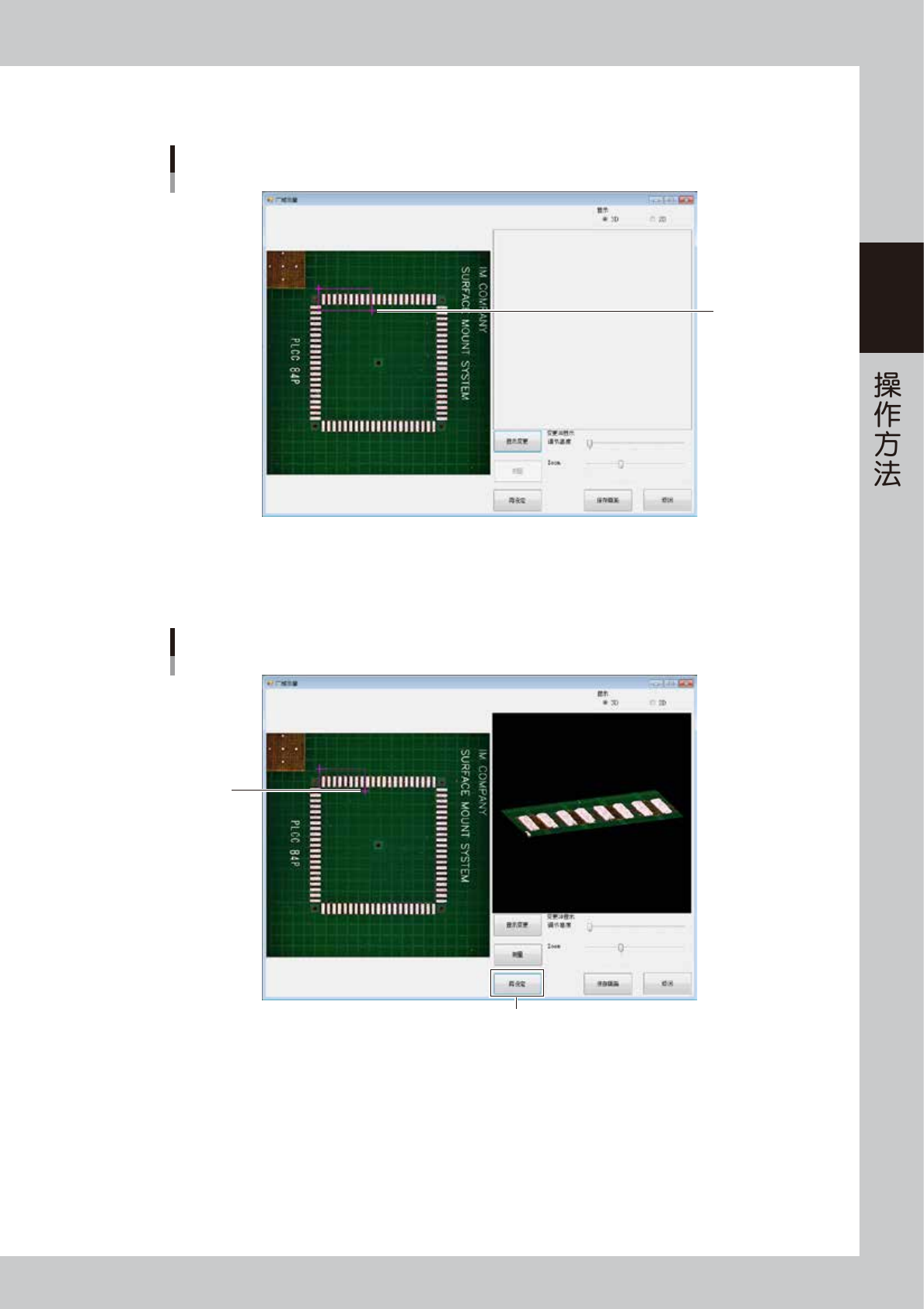

2.确定终点。按需要作为终点的位置，将会显示红色十字标记，同时显示以起点与终点为顶点的红色长方形。
该长方形以内的范围即为测量范围。
“广域测量”画面
2
26213-KMN-00
3.在 2. 的画面状态下，若按其它位置，终点将会移动。可以以起点为基点调整测量范围。
4.需要从起点开始重新指定时，按 [ 再设定 ] 按钮。
选择范围之后，按 [ 测量 ] 按钮。右侧画面中将会显示选定范围的三维图像。
「广域测量」画面
3
4
26214-KMN-00
2-14
2
5.按 [ 显示变更 ] 按钮，画面将切换为以色阶显示锡膏的高度。
“广域测量”画面
5
26215-KMN-00
若选中“2D”单选按钮，画面将会切换为显示断面形状。
“广域测量”画面
26216-KMN-00
2-15
2
2.6.2 自动检查
下面，介绍自动检查。
自动检查，是与前后工序机进行通信，连续进行电路板的传入、检查、传出。
1. 进行检查
从主菜单中选择“检查”选项卡，显示“检查”页面。从页面右侧的下拉框中选择“自动检查”。
按 [ 开始检查 ] 按钮之后，开始自动检查。
若在开始自动检查时检查机内有残留的电路板，将会作为 NG 被传出。但，在上次自动检查时因识别标记不良而被判定为 NG
时，将会连续检查检查机内的电路板。
2. 中断检查
在检查过程中，[ 开始检查 ] 按钮的显示将变为 [ 周期停止 ] 显示。按 [ 周期停止 ] 按钮之后，当前正在检查的电路板将会在
检查结束时停止。
[周期停止]按钮
“检查”画面
26217-KMN-00
若要立即中断检查时，可以在按 [ 周期停止 ] 按钮之后，再按显示的 [ 急停 ] 按钮。
[急停]按钮
“检查”画面
26218-KMN-00
