1-8
1
4.4 本机可以检查的工件尺寸
■ 工件形状
外形 (L*W) 50×50 〜 510×460mm
重量 (MAX) 3.0kg 以下
电路板厚度 0.3 〜 5.0mm
4.5 工件形状条件
■ 工件形状的条件
工件的翘曲
短区间 0.3/40mm 以下
全区间高度变动 ±5.0mm 以下
锡膏的高度 ( 最大 )
400μm 以下 ( 水平分辨率 25um/12.5um 时 )
300μm 以下 ( 水平分辨率 20um/10um 时 )
300μm 以下 ( 水平分辨率 15um/7.5um 时 )
电路板的材质与颜色
电路板材质
环氧玻璃、碳酸纸、聚酰亚胺薄膜
* 需要检查氧化铝 ( 陶瓷 ) 电路板时，请咨询。
阻焊层的颜色
不是黑色等深色。
但，关于白色等浅色，请咨询。
4.6 运行环境
■ 工件形状的条件
室温 20℃〜 35℃ (68 〜 95 )
湿度 50% 〜 70%，无凝露
高度 平均海拔 1000m 以下
过电压类别 Ⅲ
污染等级 3
4.7 噪声值
61.6dB(A)
Operating Condition : Full load Measuring Method : According to clause 1.7.4.2 of Machinery Directive 2006/42/EC
4.8 运输、保管环境
电气设备通过设计或采取适当的预防措施可以承受在 -25℃〜 +55℃ (-13 〜 +131 ) 的环境中运输以及保管。
请采取适当的保护措施，防止设备因湿度、振动以及撞击等被损坏。
4.9 设计参照规定
机械指令 ：
EN ISO12100 : 2010、EN 60204-1 : 2006+A1 : 2009、EN ISO13849-1 : 2008/AC : 2009、其它
1-9
1
5.PLC 的 PASS 模式
作为标准配置，本机装有备用的 HDD( 硬盘驱动器 ) 与 UPS( 不间断电源装置 )，即使发生瞬间停电或 HDD 故障也
可以快速恢复。但，万一电脑发生了故障，使用传板控制用 PLC( 可编程逻辑控制器 ) 的单独控制可以继续传送电
路板 (PASS 模式 )。

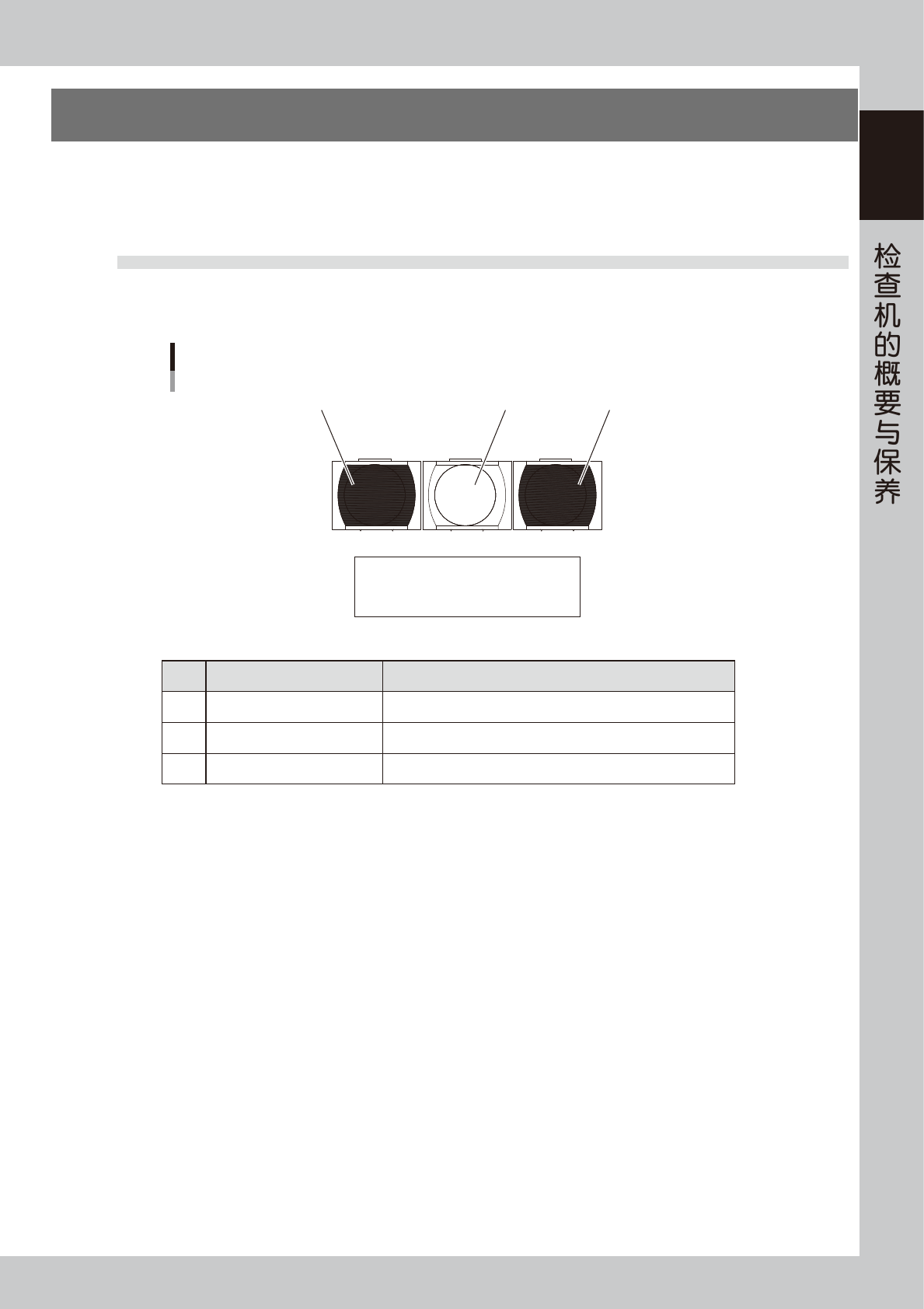

5.1 PLC 开关面板
打开键盘工作台，里面装有 PLC 的开关面板。一般，不使用。
只有检查机的电脑发生故障无法使用时才使用。
开关面板
复位 停止 启动
123
Reset / Stop / Start
25004-KMN-00
按钮名 动作以及确认
1 [ 启动 ] 按钮 开始 PASS 模式。
2 [ 停止 ] 按钮 停止 PASS 模式。
3 [ 复位 ] 按钮 返回原点。
1-10
1
5.2 传送宽度的调节
电脑发生故障时传送宽度需要手动进行调节。
插入需要传送的电路板之后，转动手摇柄调节传送宽度。
5.3 开关的详细说明
c
注意
只有强制 PASS 模式时，按钮才有效。
按钮名 检查机的动作 备注
[ 启动 ] 按钮
运行准备为OFF (驱动部的电源为关闭 ) 状态时，接通驱动部的电源。 驱动部的电源接通时，按钮的指示灯会闪烁。
运行准备为 ON ( 驱动部的电源为接通 ) 状态时，检查机开始运行。 检查机运行过程中，按钮的指示灯将亮灯。
[ 停止 ] 按钮
终止检查机的运行。
与“初级电源”的断路器连动，启动强制 PASS 模式。
[ 复位 ] 按钮 清除检查机的异常显示。
5.4 强制 PASS 模式的操作步骤
No. 操作或状态 動动作以及确认
1 将“初级电源”断路器分闸。
2 确认传送宽度。 转动手摇柄调节传送宽度。
3
在按住 [ 停止 ] 按钮的状态下，将“初级电源”断路器合闸。
( 请按住按钮超过 3 秒 )
进入强制 PASS 模式。
初始化开始→请稍候约 3 秒钟，。
4 按 [ 启动 ] 按钮。
驱动部接通电源→请稍候约 3 秒钟，。
一旦可以启动，[ 启动 ] 按钮的指示灯将闪烁。
5 按 [ 启动 ] 按钮。
开始自动运行 (PASS 模式 )。
[ 启动 ] 按钮的指示灯亮灯。
请确认此时塔灯亮的是绿灯。
6 按 [ 停止 ] 按钮，检查机停机。 [ 启动 ] 按钮的指示灯闪烁。
7 需要再次运行时，按 [ 启动 ] 按钮。
8 需要终止运行时，确认电路板已被传出之后，将“初级电源”断路器分闸。
c
注意
按急停按钮，使检查机进行了紧急停机时，请解除急停按钮的锁定之后按 [ 复位 ] 按钮。
之后，再按照上表中 4 的步骤开始操作。
