2-38 2 3.6.1 I/O 信息显示画面 可以确认机械输入输出信号 ON/OFF 的状态。按 [I/O 信息 ] 按钮，显示如下画面。 “I/O显示”画面 26247-KMN-00 OUT（输出） ： 输出为 ON 的项目显示为红色。 IN（输入） ： 输入为 ON 的项目显示为红色。 3.6.2 图像保存设定 设定自动保存检查中的图像。 “图像保存设定”画面 1 3 4 2 26248-KMN-00 编号 名称 显示…
2-37
2

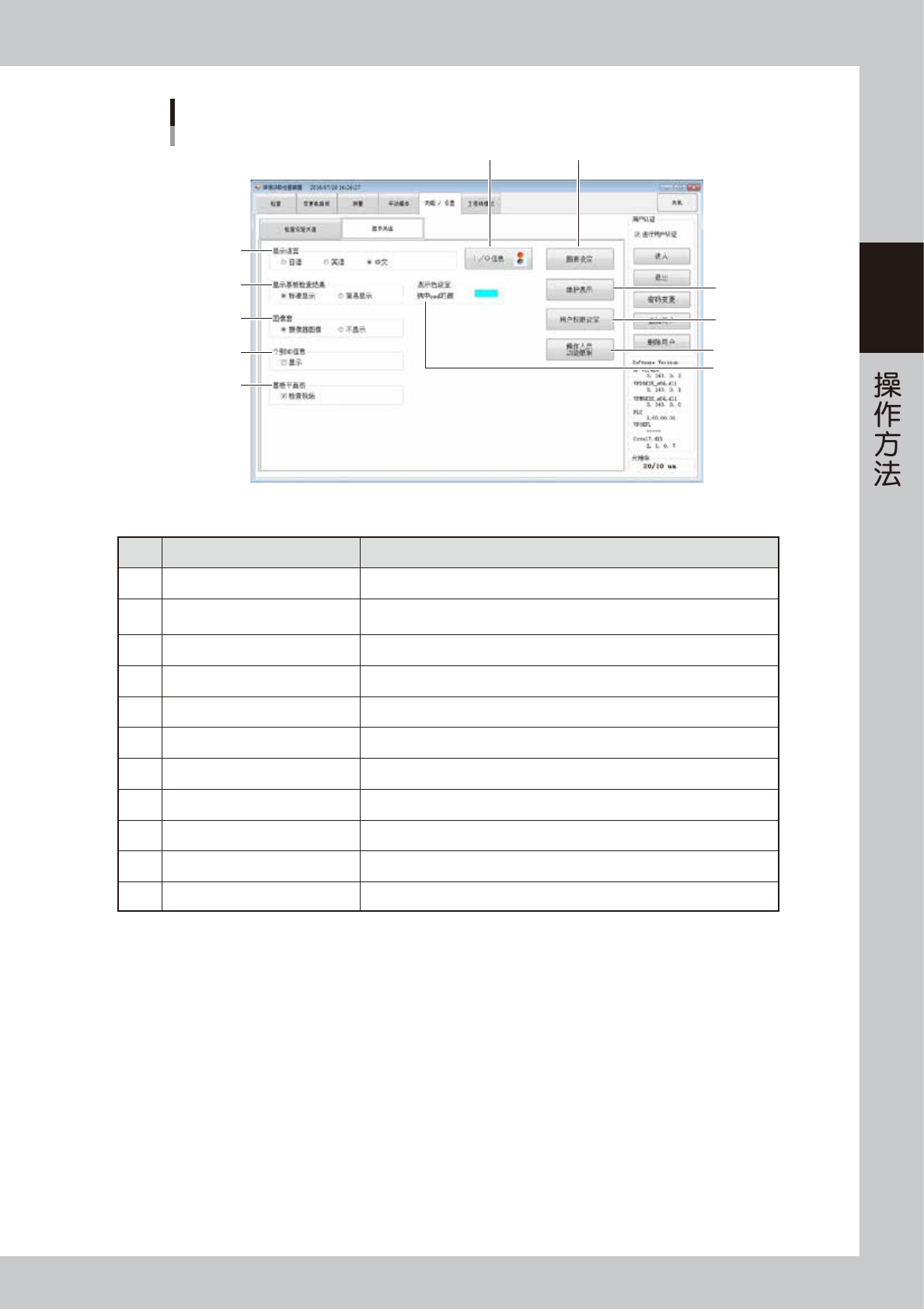

“功能／设定”画面
显示关连
1
8
11
2
6
10
5
4
3
9
7
26246-KMN-00
■ 显示关连
编号 名称 显示内容 · 功能
1 显示语言 切换所有画面的显示语言。
2 显示基板检查结果
主选项卡与测量选项卡的显示结果可在标准显示和简易显示之间切换。
（参见 3.6.11 节）
3 图像窗 设定检查时是否显示视野图像。
4 个别 NG 信息 显示或隐藏单个焊盘的 NG 信息。（参见 3.6.10 节）
5 基板平面图 进行电路板平面图的显示设定。
6 I/O 信息 显示“I/O 信息显示画面”。（参见 3.6.1 节）
7 图表设定 进行测量选项卡的图表的显示设定。（参见 3.6.5 节）
8 维护表示 ( 显示维护 ) 设定是否显示通知以及下次更换日的更新。（参见 3.6.12 节）
9 用户权限设定 可以设定按登录用户切换菜单的显示内容。（参见 3.6.9 节）
10 选中 pad 的颜色 可以更改选定的 Pad 的显示颜色。单击颜色，可以打开颜色设定画面。
11 操作人员功能限制 可以通过操作人员权限限制操作人员能够使用的功能。
2-38
2
3.6.1 I/O 信息显示画面
可以确认机械输入输出信号 ON/OFF 的状态。按 [I/O 信息 ] 按钮，显示如下画面。
“I/O显示”画面
26247-KMN-00
OUT（输出） ：输出为 ON 的项目显示为红色。
IN（输入） ：输入为 ON 的项目显示为红色。
3.6.2 图像保存设定
设定自动保存检查中的图像。
“图像保存设定”画面
1
3
4
2
26248-KMN-00
编号 名称 显示内容、功能
1 保存的图像
全部 --- 与检查结果与设定无关，保存所有焊盘图像。
选择 --- 按照设定的条件保存图像。
不保存 --- 不保存图像。
2 目标焊盘
NG 焊盘 --- 保存被判定为 NG 的焊盘。
WARN 焊盘 --- 保存被判定为 WARN 的焊盘。
选择部品 --- 不依存于检查结果，只保存被选定的元件。
形状保存设定 --- 对选择部品设定需要保存的元件。
（设定方法，请参照《YSi-SP 程序设计手册 Data Station》
的“3.6 形状保存设定”的内容。）
3 确认磁盘容量 [MB]
设定磁盘剩余空间。
若保存位置的磁盘剩余空间低于此处的设定值时，检查机会警告并停止输出检查
结果。
4 保存彩色图像 将要保存的图像更改为彩色图像。（＊检查速度会变慢。）
2-39
2
3.6.3 用户认证
用户认证在“功能 / 设置”画面中进行。
勾选“进行用户认证”选择框，在启动检查机时将会进行用户认证。
若不进行用户认证，可以使用操作人员账号进行登录。
“功能／设定”画面
检查设定关连
1
2
3
5
4
26249-KMN-00
1. 登录
按 [ 进入 ] 按钮，打开“用户认证”画面。
“用户认证”画面
1
3
2
26250-KMN-00
1.从下拉菜单中选择用户名。
2.输入密码。
3.[OK] 按钮。
2. 退出
在登录状态下，按 [ 退出 ] 按钮，可以退出登录。
