6.3 配件的更换与调整
w
警告
作业过程中检查机作动，可能会发生被夹伤等重大事故。
因维护保养或切换电路板需要碰触检查机的可动部时，请务必按照指定的步骤切断电源并确认可动部已完全停止了运行之后，再进
行作业。
更换配件之后需要在接通电源的状态下确认运行动作时，请务必在确认可动范围的基础上注意安全小心操作。
w
警告
尤其是多人配合进行维护保养作业时，为避免其他人员等误按开关按钮类，可以在操作面板上粘贴纸张标明“正在作业”以提醒周
围人员。请务必做到全员皆知。
6.3.1 带轮的更换
1
拆卸传送带。
2
拆卸固定带轮的内六角螺栓 (M4)。
3
更换带轮。
安装新的带轮，此时带轮的高度位置需使传送带的走带高度对齐。
4
安装传送带。
关于传送带的拆卸与安装方法，请参照本章后述“6.3.2 传送带的更换”。

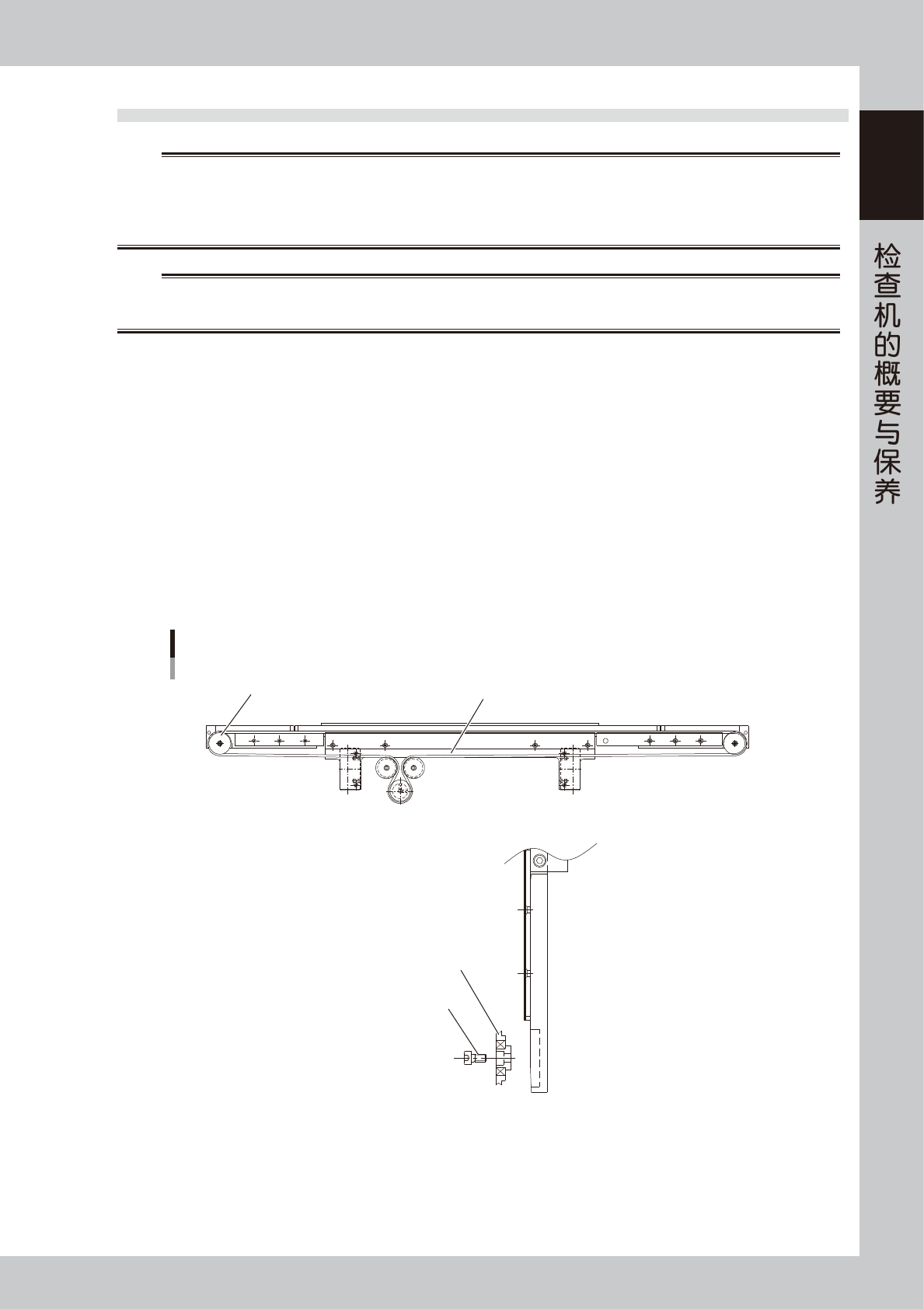

更换带轮
带轮
带轮
内六角螺栓
M4×8
传送带
25006-KMN-00
1-14
1
6.3.2 传送带的更换
传送电路板用的传送带若安装正确，可以确保适当的张力。
1
将检查头移动到原点位置。
为便于作业，请预先在 XY 画面中将检查头移动到原点位置。
2
调节传送宽度。
为便于作业，请将传送宽度设定为 150mm 左右。
3
切断电源。
4
拆卸传送带。
5
安装新的传送带。
将新的传送带安装在带轮上。
参照下图，边注意传送带的走带路径边拉伸传送带挂在两端的带轮上。

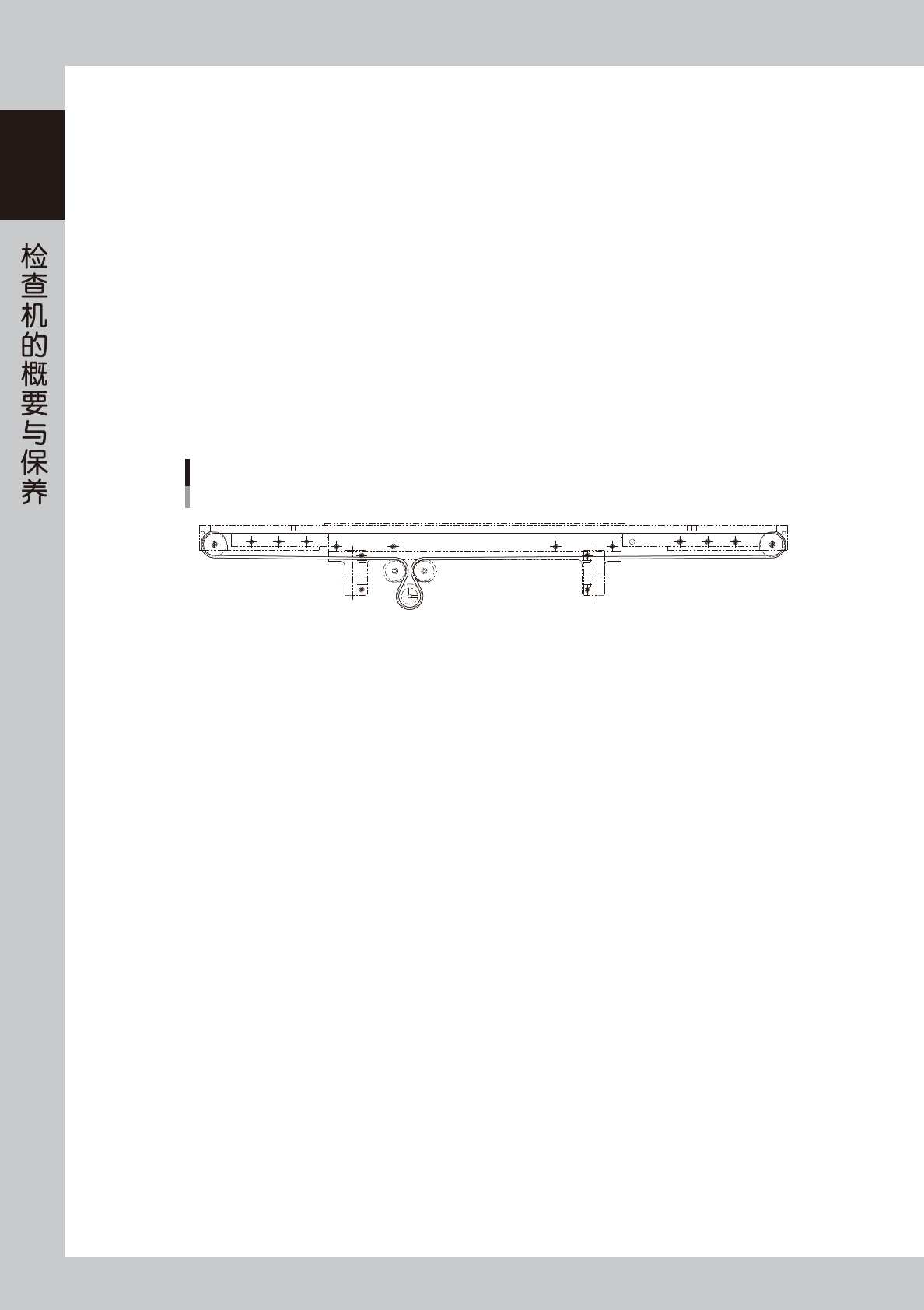

更换传送带
25007-KMN-00
1-15
1
6.4 故障排除
動動 No. 错误内容 原因 解决方法
传送单元
1
电路板打滑、被挂住
传送带被磨耗 更换传送带
2 粘附有油等异物 清洁传送带
3 传送宽度设定错误 重新设定传送宽度
4 带轮旋转迟钝 更换带轮
5 异响 带轮夹入了异物 清洁带轮
6 无法夹固、无法松开
弹簧的动作不良
电动夹固器动作不良
更换弹簧
更换电动夹固器
重新调整
7
传送单元运行不良
前工序传感器不切换到 ON 清洁传感器
8 出口侧传感器不切换到 ON 清洁传感器
9 电路板位置不良 检查到达的传感器脏污 清洁传感器
10
决定传送宽度的动作不良
滚珠丝杆夹入了异物 清除异物
11 行程传感器不切换到 OFF 清洁传感器
XY 单元 12 偏位 联轴器松动 对准位置拧紧联轴器
Z 轴补正
13 Z 轴的动作不良 行程传感器不切换到 OFF 清洁传感器
14 偏位 传感器的挡块 (DOG) 松动 对准位置拧紧挡块
n
要点
关于需更换的配件，请参照“YSi-SP 保养配件表”。
