2.6.3 传板模式
传板模式，是与前后工序机进行通信，连续进行电路板的输入、输出。不进行检查。
从主菜单中选择“检查”选项卡，打开“检查”画面。从画面右侧的下拉框中选择“传递方式 ( 传板模式 )”。
按 [ 开始检查 ] 按钮之后，将开始传送电路板的运行。
2-17
2
2.7 关闭检查机
请按照下列步骤关闭检查机。
1.在检查机停机的状态下，按主菜单画面右上部的 [ 关机 ] 按钮 1 秒钟，检查机将会关机。
2.若在检查机内夹固有电路板的状态下按 [ 关机 ] 按钮，将会显示如下提示。

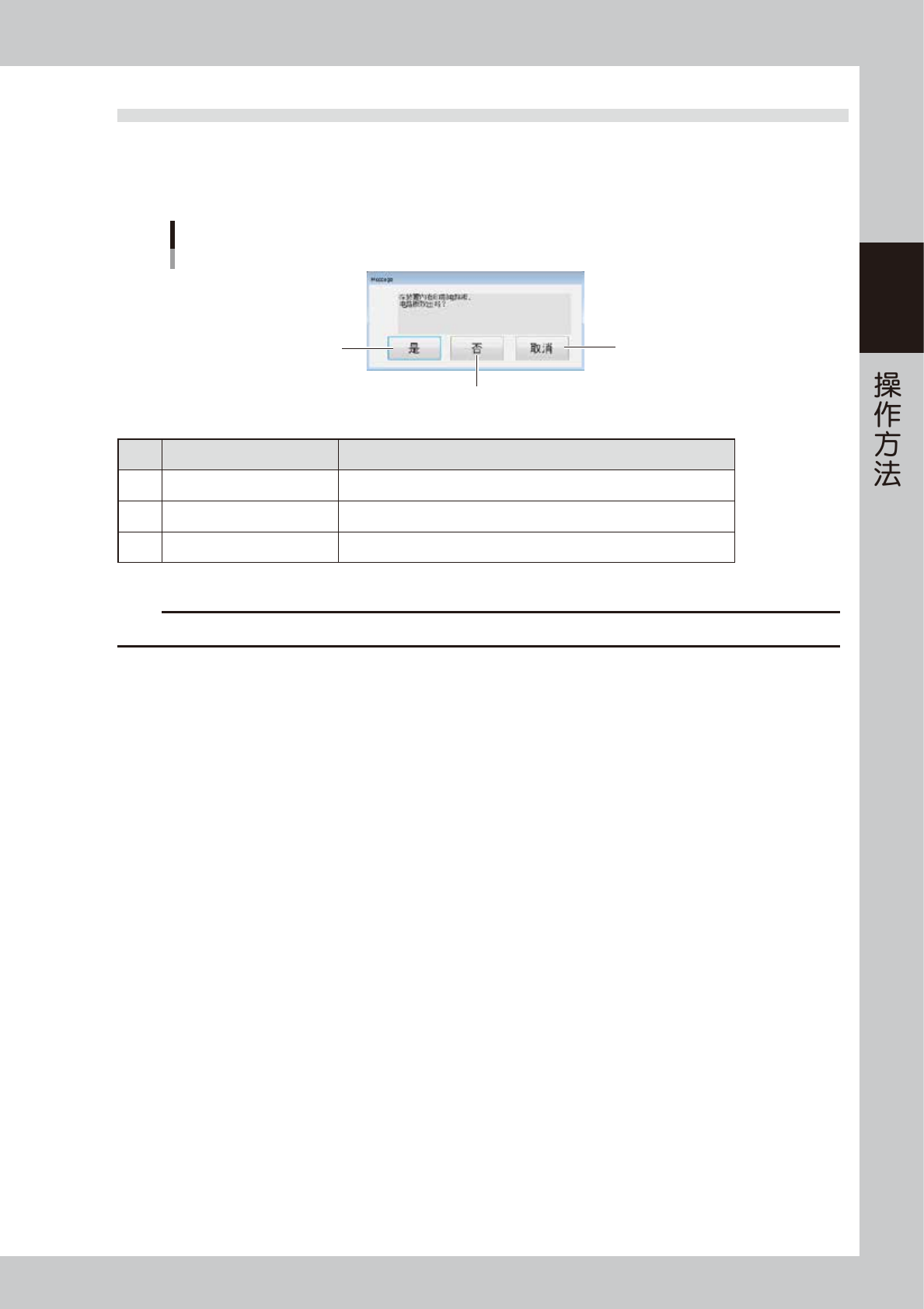

是否取出电路板的确认提示
1
2
3
26219-KMN-00
No. 项目 内容
1 是 传出电路板之后，关机。
2 否 开始关机。
3 取消 取消关机。
3.确认检查机已关闭之后，请将检查机正面的电源主控开关向左旋转，切断主电源。
c
注意
本检查机 OS 运用的是 Windows 操作系统。切断主电源之前，请务必确认已退出了 Windows 操作系统。
2-18
2
3.画面构成与各项功能
3.1 画面构成

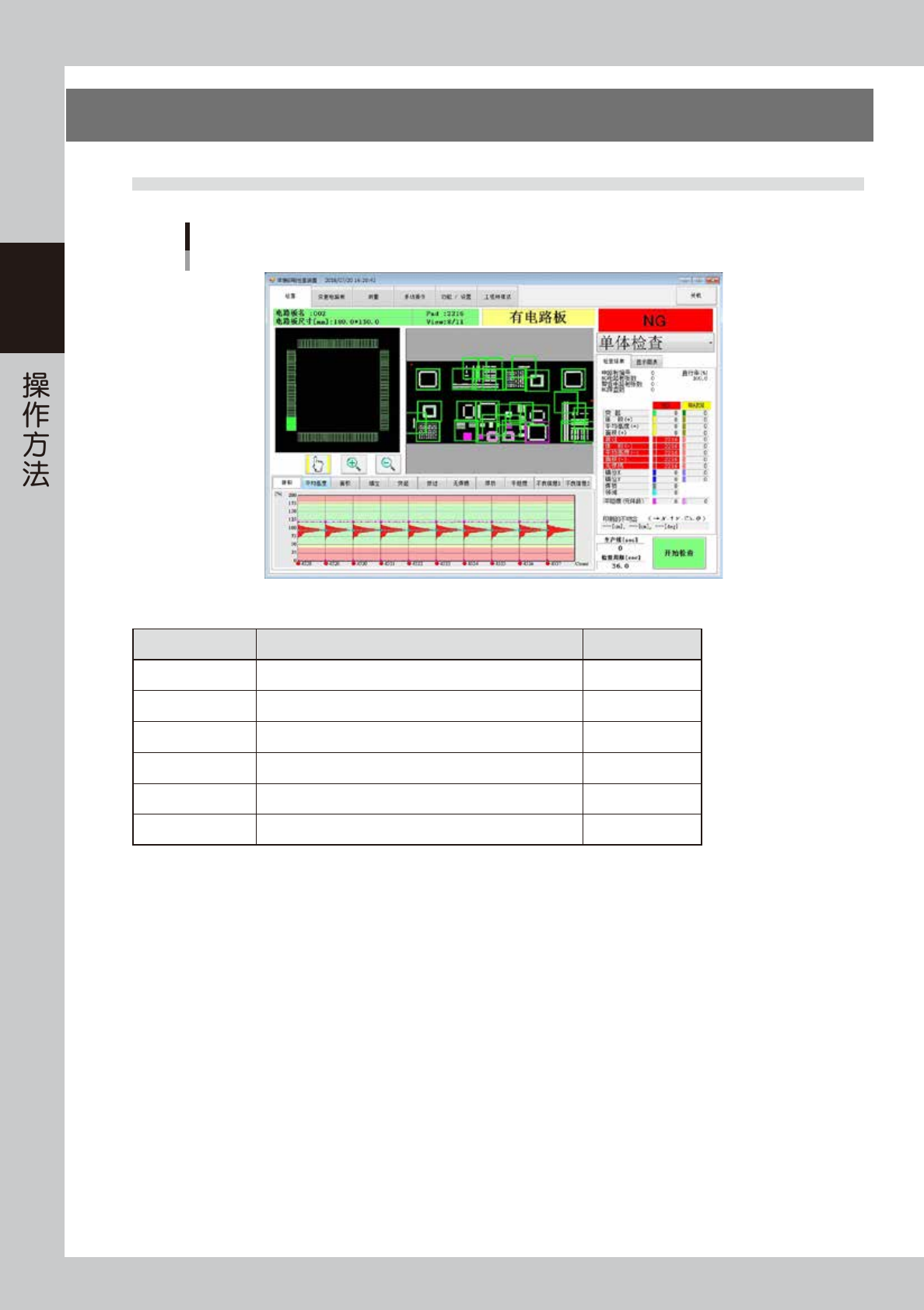

画面构成
26220-KMN-00
上图画面上部为选项卡式主菜单。按选项卡进行选择，可以切换到各个菜单画面。
菜单项目 内容 参照对象
检查 查看检查过程中的电路板图与检查结果。 参照第 3.2 节
变更电路板 切换电路板 ( 检查程序 )。 参照第 3.3 节
测量 运用三维、二维图像测量检查结果。 参照第 3.4 节
手动操作 调整印刷电路板的输入、输出、传送宽度定位、XY 工作台。 参照第 3.5 节
功能／设置 对检查机进行设置或调整。 参照第 3.6 节
工程师模式 新建、编辑检查程序、规格、元件信息库。 参照第 3.7 节
