3-7 3 1.6 发生条形码读取错误时 下列情况下，可能会发生读取错误。 · 条形码沾有灰尘 · 条形码残缺 · 坐标错误 · 光量不合适 · 检查的条形码是非指定的条形码 发生错误时的处理方法 1. 蜂鸣器鸣响，显示如下错误提示并停止检查。 “显示故障”画面 条形码读取错误 26308-KMN-00 2. 按 [Reset] 按钮，显示如下手动输入画面。 3. 采用光量调整无法改善读取错误时，可以进行详细设…
3-6
3

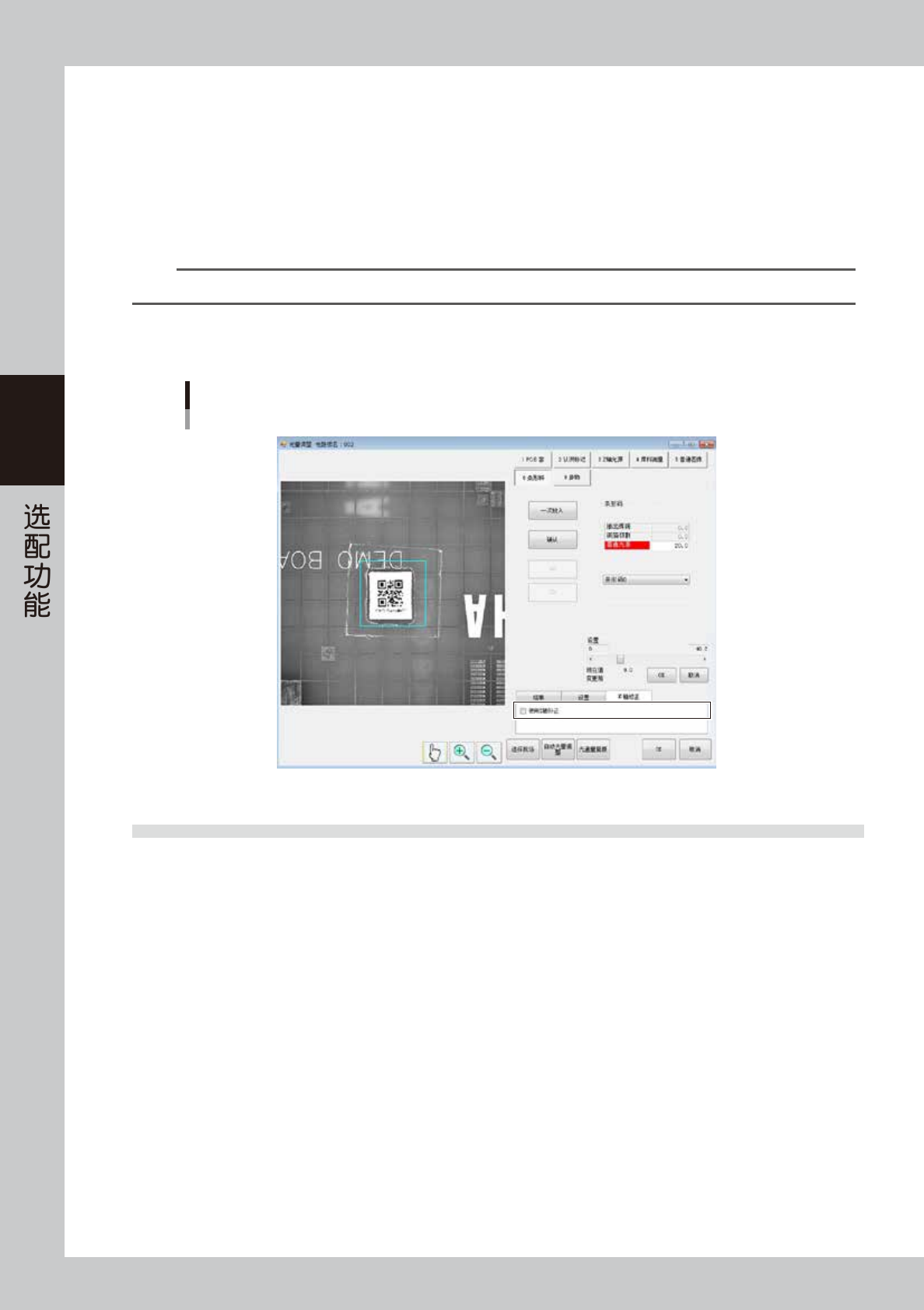

5. Ｚ轴补正的登录
因电路板的挠曲，发生下列问题时，可以使用Ｚ轴补正功能改善读取精度。
· 条形码图像不清晰。
· 条形码读取错误次数多。
补正方法
按 [ Ｚ轴补正 ] 按钮，勾选“使用Ｚ轴补正”选择框。
n
要点
使用 Z 轴补正时，因需要补正电路板的挠曲，将会影响检查速度。
无需补正时
按 [ Ｚ轴补正 ] 按钮，删除“使用Ｚ轴补正”选择框中的勾号。
条形码
“Ｚ轴修正”选项卡
26307-KMN-00
1.5 不检查条形码时
不检查条形码时，只需删除如下选择框中的勾号即可。
删除“工程师模式”→ [ 编辑 ] → [ 编辑电路板 ] → [ 电路板信息 ] →“检查设定”画面中“检查条形码”选择框中的勾号。
3-7
3

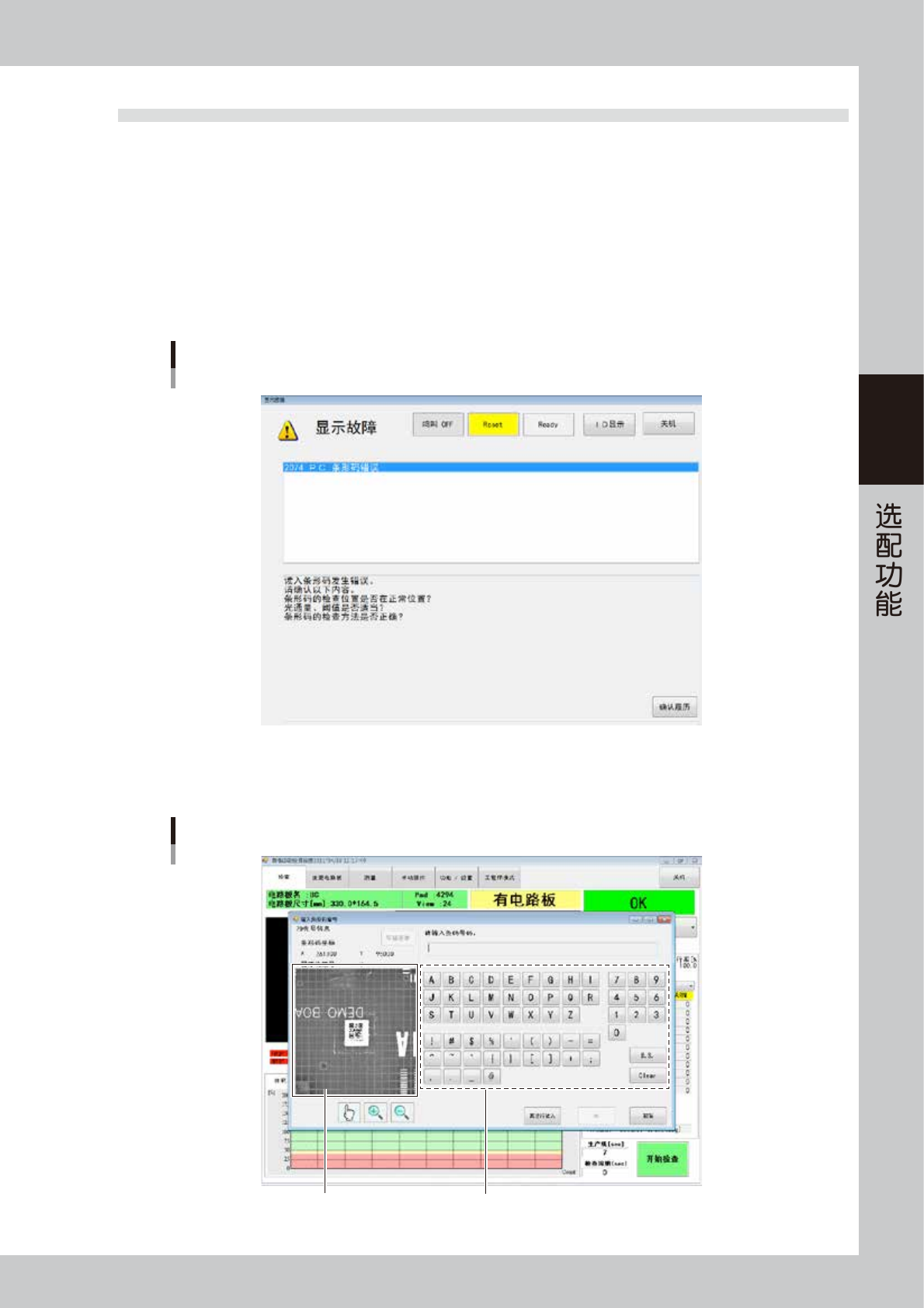

1.6 发生条形码读取错误时
下列情况下，可能会发生读取错误。
· 条形码沾有灰尘
· 条形码残缺
· 坐标错误
· 光量不合适
· 检查的条形码是非指定的条形码
发生错误时的处理方法
1.蜂鸣器鸣响，显示如下错误提示并停止检查。
“显示故障”画面
条形码读取错误
26308-KMN-00
2.按 [Reset] 按钮，显示如下手动输入画面。
3.采用光量调整无法改善读取错误时，可以进行详细设置。进行详细设置可能会改善读取错误。
按 [Reset] 按钮后显示的画面
登录条形码用的键盘
条形码图像
26309-KMN-00
3-8
3

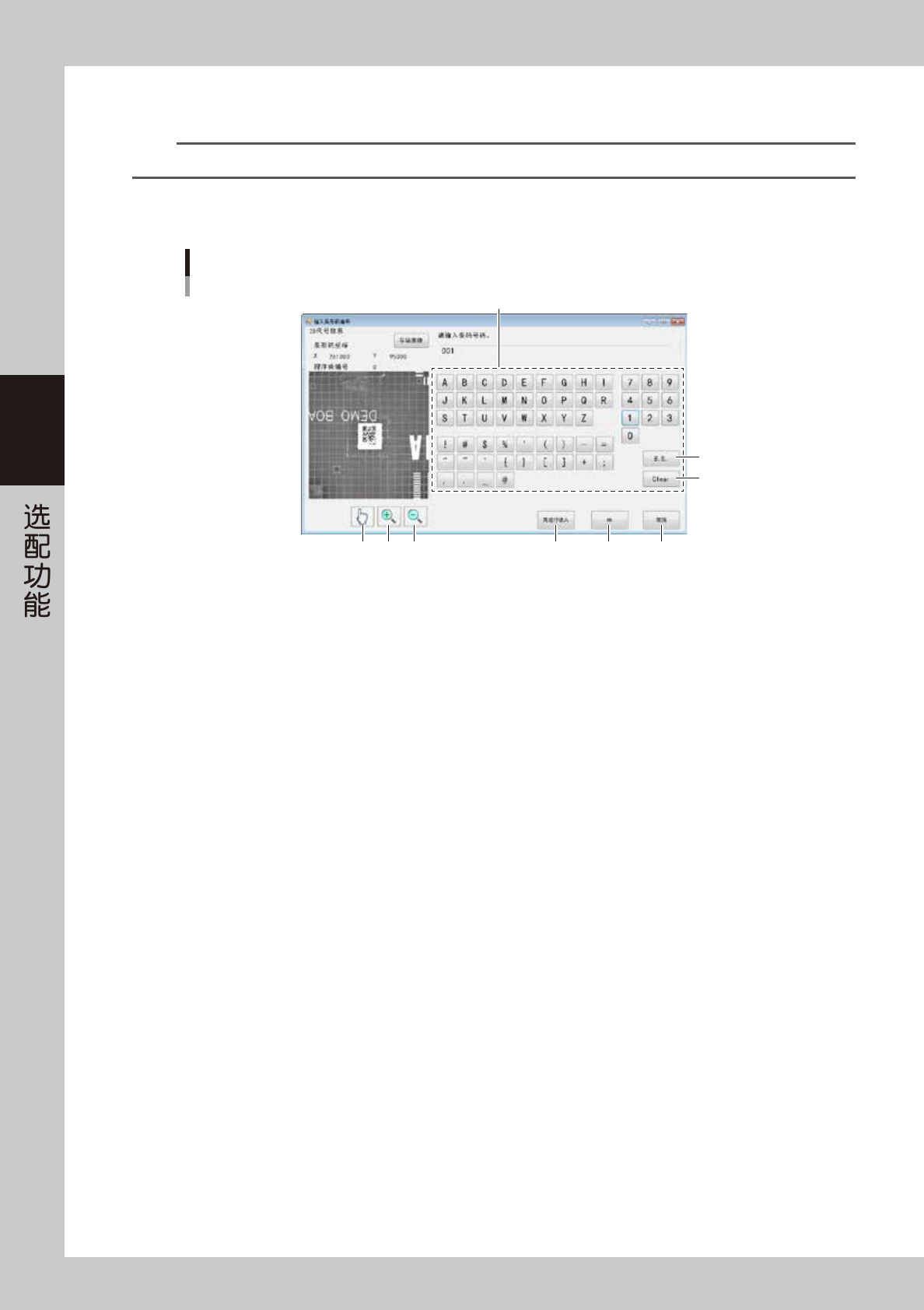

手动输入时
1.按字母或数字手动输入条形码。
参考
也可以使用检查机正面的键盘进行输入。
画面右侧显示条形码的放大图像，条形码上印有文字时，可以对照图像手动输入条形码。
若未印有文字，则可以通过前后电路板判断出条形码之后再输入。
输入条形码的画面
手动输入
3
2
645987
1
26310-KMN-00
2.按 [B.S.] 按钮，可以删除输入的条形码右侧的 1 个字符。
3.按 [Clear] 按钮，可以将输入的条形码全部删除。
4.输入条形码，按 [OK] 按钮，输入的数据将被保存。
5.按 [ 再进行读入 ] 按钮，则无需手动输入，将再次进行检查。通过光量调整可以进行读入。
6.按 [ 取消 ] 按钮，可以取消处理。
7.取消放大、缩小模式。
8.切换至放大显示模式。
9.切换至缩小显示模式。
用检查机再次检查时
按手动输入画面 ( 上图 ) 的 [ 再进行读入 ] 按钮，将返回通常的检查画面。
